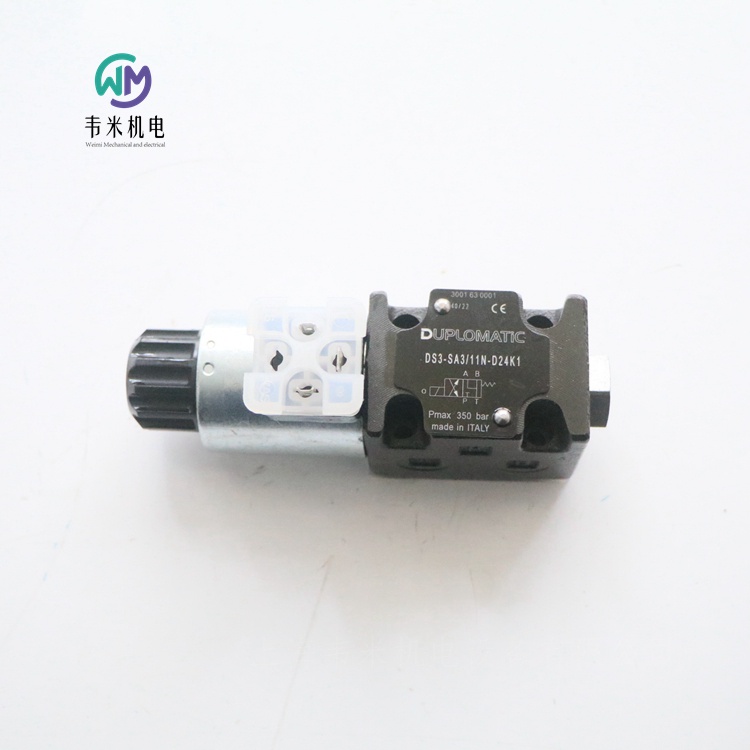

意大利DUPLOMATIC電磁閥原裝進口DS3-SA3/11N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11

意大利迪普馬DUPLOMATIC法蘭式回油過濾器FRT
安裝于油箱上
序列號 10
 高工作壓力 3 bar
FRT型過濾器是一種安裝于油箱蓋上的法蘭式安裝過濾器；進油口位于過濾器的端部，為BSP螺紋，易于安裝。
過濾器觀測蓋板由三個或四個螺釘固定，易于維護和保養。濾芯也由螺釘固定，可方便與濾筒一起拆卸移除。這樣，我們可以通過更換濾芯來清理過濾器殼體中的雜質。
濾芯由高效過濾材料制成，可以容納大量油液污染物。可提供三種不同的過濾精度：
F10 = 10 ?m 絕對 (β10 > 100) - ISO 4406:1999 等級 18/16/13
F25 = 25 ?m 絕對 (β25 > 100) - ISO 4406:1999 等級 19/17/14
P10 = 10 ?m 額定 (β10 > 2) - ISO 4406:1999 等級 21/19/16
FRT型過濾器一般都帶有旁通閥。
所有FST型過濾器都可安裝電子式或可視式阻塞指示器，需單獨訂購。
過濾器型號 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （標示） 430l/min
 大工作壓力 3bar
濾芯破裂壓差 3bar
旁通閥開啟壓差  1,7(?10 %) bar
環境溫度范圍 -25 / 50?C
油液溫度范圍 -25 / 110?C
油液粘度范圍 10 - 400cSt
選擇過濾器規格時，必須保證在公稱流量條件下，過濾器壓差小于0.5bar。通過過濾器的總壓差為油液經過過濾器殼體的壓差和經過濾芯壓差之和。
過濾器型號 FRTE - 200
意大利迪普馬DUPLOMATIC過濾器濾芯訂貨型號：
FRTE200F25S/10N

迪普馬DUPLOMATIC柱塞式壓力繼電器PS系列
高工作壓力 650 bar
大壓力調節范圍 35 - 140 - 350 - 630 bar
PS* 柱塞型壓力繼電器是一種電液式壓力開關。當工作壓力達到設定值時，其內部的電氣觸點閉合。
管路壓力作用于柱塞，而柱塞的另一端直接承受來自于彈簧的負載。彈簧力可由調整旋鈕進行調整設定。 當管路壓力達到設定值時，柱塞運動并使微動開關閉合。
該壓力繼電器可提供4種壓力調節范圍， 高調節壓力從35 bar到 630 bar。安裝方式有板式安裝或1/4” BSP 螺紋口連接。
標準訂貨包含調節旋鈕和壓力刻度。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響其正常工作的條件下，該壓力繼電器可按任意方向安裝。確保在使用時液壓回路中沒有空氣。
PSP板式安裝型壓力繼電器可用螺栓緊固在安裝平面上，要求該安裝平面的平面度和粗糙度不低于圖中所標注的等級。若未達到其 小值，繼電器與安裝面間容易產生泄漏。
疊加式安裝底板
PSP型壓力繼電器可疊加安裝在符合ISO 4401-03 （CETOP 03 ）標準的安裝底板上，代碼為1950611和1950621。
代碼1950611的安裝底板可實現壓力繼電器與油口A和/或 B的連接，這取決于螺釘的安裝位置。代碼1950621的安裝底板可連接壓力繼電器與P口。
意大利迪普馬DUPLOMATIC壓力開關訂貨型號：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普馬DUPLOMATIC直動式壓力控制閥CR
序列號 22
插裝式
高工作壓力 350 bar
大流量 50 l/min
CR型閥是一種插裝式直動型壓力控制閥，它可安裝在符合D-10B閥座孔的集成塊或閥板上。
該閥通常用于控制液壓回路的大壓力，也可用于限制液壓油缸（馬達）運動變化過程中產生的峰值壓力。
該閥具有5種不同的壓力調整范圍，大壓力 350 bar。
作用到該閥上的回路壓力與彈簧力相平衡。當達到設定的壓力時，該閥打開，多余油液通過T口直接回油箱。
可通過調整螺釘設定壓力。通常使用沉頭內六角螺釘形式，同時裝有鎖緊螺母和大調節限位器。
大工作壓力  350bar
大流量 50l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據ISO 4406：1999 等級 20/18/15
推薦油液粘度  25cSt
重量  0,16kg
表面鍍鋅處理 Fe // Zn 8 // B EN 12329
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC插裝式溢流閥
CR3/22N
CR5/22N
CR6/22N
CR4/22N


迪普馬DUPLOMATIC先導式壓力控制閥CRQ
插裝式
高工作壓力 350 bar
大流量 100 l/min
工作原理
-CRQ型閥是一種插裝式先導壓力控制閥，它可以安裝在符合D-10C 閥座孔的集成塊或閥塊上。
-該閥通常用于控制液壓回路壓力，在壓力接近設定值時，仍然能使泵在滿流量下工作。
-可提供4種不同的壓力調整范圍，大壓力 350 bar。 -該閥包括一個平衡型主閥芯和一個先導閥。主閥芯通常處于關閉狀態，當回路壓力超過由先導閥設定的值時，主閥芯打開，油液通過T口直接回油箱。
-可通過調整螺釘設定壓力。通常使用沉頭內六角螺釘，同時裝有鎖緊螺母和大調節限位器。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
大流量 100 l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據ISO 4406：1999 等級 20/18/15
推薦油液粘度  25cSt
重量  0,16kg
表面鍍鋅處理 Fe // Zn 8 // B  EN 12329
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC插裝式溢流閥訂貨型號：
CRQ3/12
CRQ4/12
CRQ5/12
CRQ6/12

意大利迪普馬DUPLOMATIC安裝板帶溢流閥RM4*-MP系列
螺紋油口
高工作壓力 350 bar
大流量 100 l/min
-RM4*-MP系列安裝板裝有溢流閥，T口為螺紋油口。
-該安裝板在動力單元上作為安裝板P2D和P4D的安裝面使用。
-可提供四種壓力調節范圍，高至350 bar。 -通常供貨時帶沉頭內六角調節螺釘，鎖緊螺母和大調節限制裝置。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC板式溢流閥訂貨型號：
RM4-210-MP/40N

意大利迪普馬DUPLOMATIC溢流閥RQ*-P
序列號 41
板式安裝
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
該閥是一種先導式溢流閥，主閥采用圓柱閥芯和錐密封。
板式安裝符合ISO 6264（CETOP RP 121H）標準。
可使用X口作為遠程先導口（見液壓符號表）。
RQ*-P型閥可在系統壓力接近溢流閥設定值時，允許泵全流量通過。
寬大油道可以減小壓降，提高能效。
RQ3-P系列
大工作壓力  350bar
大流量  200l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作壓力  350bar
大流量  400l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作壓力  350bar
大流量  500l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  6.5kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
調節旋鈕
RQ型閥可選配SICBLOC調整旋鈕，操作時，應按下旋鈕并旋轉。若需要，訂貨型號增加選項M。
意大利迪普馬DUPLOMATIC溢流閥訂貨型號：
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41
RQ7-P6/M/41

意大利迪普馬DUPLOMATIC先導式溢流閥MRQ系列
疊加式ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 75 l/min
MRQ疊加式閥是一種先導式溢流閥，其安裝面尺寸符合ISO4401 （CETOP?RP 121H）標準。
該閥可通過螺釘或螺栓與其它安裝面尺寸符合ISO 4401-03（CETOP 03）標準的閥組合成疊加閥組，無需油管連接。
該閥根據型號的不同可對單路壓力進行單個調整，也可對兩路壓力同時進行調整，可提供4種不同的壓力調整范圍。
該閥通常用作液壓回路壓力限制元件。
通常供貨時帶六角調整螺釘，鎖緊螺母和大調整限位裝置。
液壓功能
-“SP”： 控制管路P的壓力，T口泄油
-“SAT”：控制管路A的壓力，T口泄油
-“SBT”：控制管路B的壓力，T為排油口
-“DT”：控制管路A和B的壓力，T口泄油
-“D”：控制管路A和B的壓力，互為泄油口
-“SB”：控制管路B的壓力，A口泄油
技術參數 （在油溫50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
控制管路和自由管路大流量  75l/min
環境溫度范圍  -20...50℃
油液溫度范圍  -20...80℃
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC溢流閥訂貨型號：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51
RQ4M6-SP/51

意大利DUPLOMATIC電磁閥原裝進口DS3-SA3/11N-D24K1
