意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar

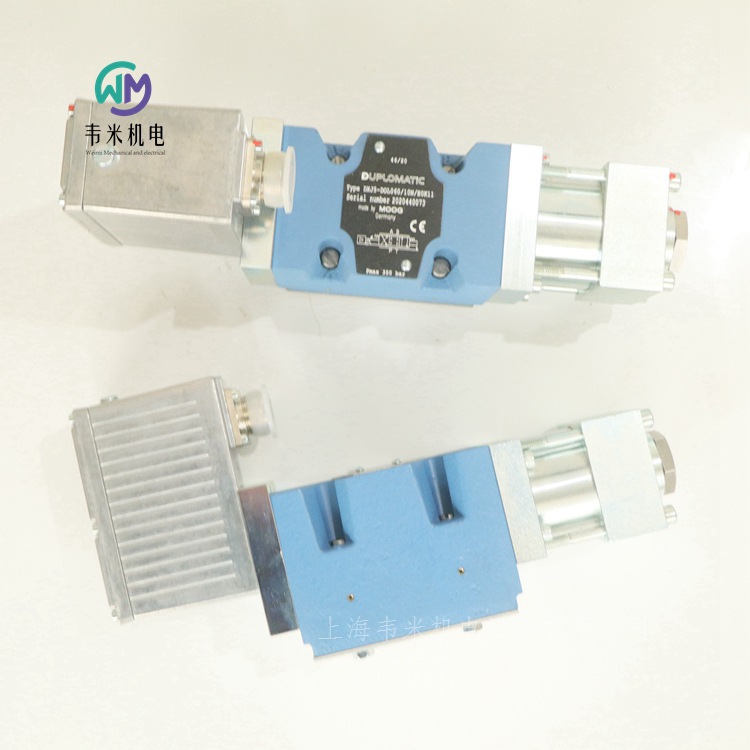

四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50?C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/ 60℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當地不同的接地電勢造成過高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

迪普馬DUPLOMATIC充液閥
夾板式安裝
高工作壓力 350 bar
-液控先導閥CFP專門為液壓壓力機設計，允許壓力機油缸在快速上升和下降的行程中，迅速充滿和釋放油液。
-此閥為“夾心式”安裝，可直接安裝在吸油法蘭(與油箱連接)和油缸之間。
-可提供和X先導油口相連接的預打開裝置，從而允許液壓缸上升行程開始前油路泄壓。
-CFP閥可提供7種不同的規格，大流量可達2500l/min。
技術參數
閥參數 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125
公稱尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125
大流量 (壓差 ?p =0,3 bar和油液粘度36cSt 時) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min
大壓力：
油口 P 和 B  350bar
油口 X  100bar
油口 A  16bar
重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg
環境溫度范圍  –20 / 50?C
油液溫度范圍  –20 / 80?C
油液粘度范圍  10-400cSt
推薦油液粘度  25cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC充液閥訂貨型號：
CFP-S040/0/10N

迪普馬DUPLOMATIC壓力傳感器PTH系列
高工作壓力 40 - 100 - 250 - 400 bar
使用說明
該系列壓力傳感器主要應用于工業應用領域和移動機械上。
該傳感器的主要特性是能夠在惡劣工作條件下保證功能的穩定性，尤其是在能夠適應的油液工作溫度范圍方面，可從低-40?C到高 120?C。
該傳感器是基于受力-應變原理設計，利用SMT技術提供電路電源，確保其具有較高穩定性以及抗波動和抗外界機械壓力影響的能力。
與油液接觸的每一組件都是不銹鋼材質， 整個壓力傳感器均可防油。
帶DIN型連接插頭的傳感器電氣連接防護等級為IP65，而帶M12型連接插頭的傳感器等級可達IP67。
該系列傳感器可提供電流輸出信號4 - 20 mA或者電壓輸出信號0 - 10 V，同時具有反向極性保護。
從40bar到400 bar，該系列傳感器可提供4種不同壓力范圍。
技術參數
公稱壓力 PN  40-100-250-400bar
高動態壓力  75% PN
大壓力  200% PN
精度等級  0,5% PN
輸出信號
電壓  0...10V
電流  4...20mA
響應時間  < 1ms
滯環  ? 0,2% PN
重復精度  ? 0,05% PN
線性度  ? 0,2% PN
穩定性（1百萬次循環后）  ? 0,1% PN
工作溫度范圍  - 40/ 120℃
熱漂移 從0到 100 ?C  ? 1% PN
符合 EC 標準  輻射 61000-6-3 抗擾性 61000-6-2
可變電阻  > 20 G
壓力接口  G 1/4” 帶集成密封
電氣連接
K10連接：3極 接地 DIN 43650簡易型插頭
K12連接（按需求提供）M12x1 4針直插頭
保護等級 (EN 60529)  K10連接：IP 65  K12連接：IP 67
環境溫度范圍  K10連接：- 20/ 80℃   K12連接：- 25/ 85℃
殼體材質  AISI 304
重量  0.1kg
傳感器電壓
PTH-*/20E0-*
該類傳感器裝有穩壓器，能為電路提供穩定電壓，不依賴于電源所供電壓。
我們推薦穩定電源供應電壓為24 VDC。
 PTH-*/20E1-*
推薦電源供應電壓為24 VDC ，負載電阻為700 Ohm。
迪普馬DUPLOMATIC壓力傳感器型號：
PTH-250/30V-E0K10

意大利迪普馬DUPLOMATIC先導式單向閥CHM2系列
序列號 10
CHM2型閥是一種疊加式液控單向閥，依靠彈簧關閉和錐閥芯密封。其安裝尺寸符合ISO 4401（CETOP RP 121H）標準。
該閥主要作用：
- 阻止油液一個方向的流動；
- 如果先導壓力將閥打開，允許油液在上述方向流動；
- 允許油液另一個方向自由流動。
CHM2型閥通常安裝于DL2型電磁換向閥下（見樣本
411000）， 也能與其它符合ISO 4401-02 （CETOP R02）
標準的閥組合成疊加閥組。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
高工作壓力 320 bar
大流量 30 l/min
密封腔與先導口的壓力比  3.5 :1
單向閥開啟壓力  2bar
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
推薦油液粘度  25cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15
重量  0.75kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。

意大利迪普馬DUPLOMATIC先導式單向閥CHM5系列
疊加式ISO 4401-05 (CETOP 05)
該閥是一種疊加式液控單向閥（彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401（CETOP RP 121H） 標準。
CHM5型閥通常安裝于符合ISO 4401-05 （CETOP 05）標準的電磁換向閥下，也可與其它符合ISO 4401-05 （CETOP05）標準的閥組合成疊加閥組。
閥的預打開特性可以使液壓缸腔減壓，從而使其具有比較平穩的運動。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
高工作壓力 320 bar
大流量 120 l/min
減壓比  14,9:1
先導比  2,3:1
單向閥開啟壓力  2bar
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
推薦油液粘度  25cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15
重量  2.2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
迪普馬DUPLOMATIC先導式單向閥訂貨型號：
CHM5-SA/10N
CHM5-SB/10N
CHM5-D/10N

意大利迪普馬DUPLOMATIC先導式單向閥MVPP
疊加式
ISO 4401-03
高工作壓力 350 bar
MVPP型閥是一種疊加式液控單向閥（依靠彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401標準。
該閥的主要作用：
阻止油液一個方向的流動；
如果先導壓力將閥打開，允許油液在上述方向流動；
允許油液另一個方向自由流動。
MVPP型閥通常安裝于符合ISO 4401-03（CETOP 03）標準的電磁換向閥之下，也能夠和其它符合ISO 4401-03標準的閥組合成疊加閥組。
結構
結構“SA” - “SB”：用于對執行機構位置的單向鎖緊。
結構“D”：用于對執行機構位置的雙向鎖緊。
術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
迪普馬DUPLOMATIC單向閥訂貨型號：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

意大利迪普馬DUPLOMATIC直動式單向閥MVR
疊加式ISO 4401-03
高工作壓力 350 bar
MVR型疊加式閥是一種直動式單向閥，其安裝面尺寸符合ISO 4401標準。
該閥主要用于避免回路中油液回流和自動卸荷，也可用于產生背壓。
該閥可通過螺栓或螺釘與其它符合ISO 4401-03標準的閥組合成疊加閥組，無需油管連接。
該閥的形式包括，單向閥位于單個管路（P, T, A, 或者B）,或者單向閥同時位于兩個管路（P和T，或者A和B）。
液壓功能
MVR-SP：單向閥在管路P
MVR-SA：單向閥在管路A
MVR-ST：單向閥在管路T
MVR-SB： 單向閥在管路B
MVR-SPT：單向閥在管路P和T
MVR-D： 單向閥在管路A和B
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3 - 0,5 - 5bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC單向閥訂貨型號：
MVR1-ST/51
MVR-SP/51
MVR1-SP/51
MVR-RS/P/50
MVR-ST/51


意大利迪普馬DUPLOMATIC單向閥VD*-W*
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格，大流量可達850 l/min，且可提供5種不同的開啟壓力。
技術參數
閥VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作壓力400bar；
閥VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作壓力400bar；
閥VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作壓力400bar；
閥VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作壓力400bar；
閥VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作壓力400bar；
閥VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作壓力400bar；
閥VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作壓力400bar；
閥VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作壓力400bar；
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC管式單向閥：
VD4-W1/30
VD5-W1/30

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11


迪普馬DUPLOMATIC電磁換向閥DS5系列
板式安裝
ISO 4401-05 (CETOP 05)
高工作壓力 320 bar
大流量 150 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，并且根據油口排列具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵）。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
直流電磁換向閥DS5 可提供以下幾種特殊形式：
帶Y口底板外泄口
帶平穩換向
帶可調平穩換向
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
安裝
具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。需要訂購的插頭訂貨型號見目錄49 000。K2和K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-D24K1/CM
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-D24K1/W7
DS5-S3/12N-A230K1
DS5-S10/12N-D24K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1
DS5-S9/14N-D24K1/F/CM
