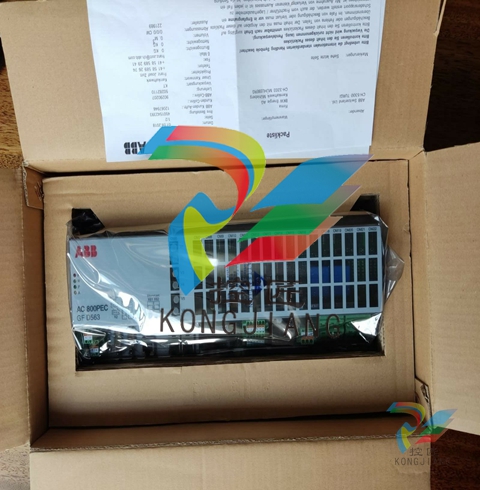

AC800PEC 系列  GFD563A101 3BHE046836R0101

AC 800PEC 高性能控制系統對于大功率整流器應用具有極快控制算法的高性能應用 –快速控制的周期時間范圍為100 μs(微秒) 長期操作瞬變的循環至秒-要求專用控制設備。這就是為什么我們設計了AC 800PEC，擴展ABB著名的自動化技術來處理高速電力電子等過程的算法應用程序。 — 你能想象一個過程循環嗎 100 μs以下的時間？我們可以- 我們創造了新一代 AC 800PEC控制器來實現它。雙核處理器單元將這些高速控制與低速處理結合在一起，使該技術更進一步控制任務通常由獨立的PLC執行 (可編程邏輯控制器)單元。嵌入到健壯靈活的系統結構中通過集成的標準通信 AC 800PEC在工業過程控制器領域是獨一無二的。AC 800PEC是終極產品接近高要求。 AC 800PEC具有以下獨特的組合針對苛刻應用的特性: 短周期時間，低至100 μs 高處理能力通過光纖鏈路實現快速通信和I/O 編程工具: -符合IEC61131-3的系統工程使用ABB控制生成器的語言，兩種語言提供緊湊型和專業版 -產品和控制開發使用基于模型設計的MATLAB /Simulink，輕松彌合從模擬到履行完全集成到ABB Ability系統800xA 創新靈活地使用FPGAs，包括中的協議和應用功能無需創建額外處理器的設備負荷光通信沒有移動部件的工業級硬件生命周期長，易于升級強大的reliance文件系統，不受post影響功率損耗 專為控制流程工業中的電力而打造 ABB擁有全球?qū)I(yè)知識和技術訣竅在工業、海洋和其他過程中應用程序。

因此，AC 800PEC是一個關鍵 ABB工業應用的控制器，以及也適用于第三方產品和系統。 AC 800PEC是一個高效靈活的控制器系列。短周期時間的好處，快速(輸入/輸出)輸入/輸出，高處理能力和使用MATLAB /Simulink的高級控制: 提高過程質量和產量節省開發和工程成本降低您的能耗制品縮短開發的上市時間項目節省工程人員和資源和軟件開發提高資產回報率(ROA) 與fast集成的硬件備份行程組合輸入/輸出 AC 800PEC控制器的模塊化結構系統意味著它可以適應任何應用尺寸，從最大的工廠和推進系統到非常緊湊的產品，其中空間和成本至關重要。遍布世界上成千上萬的處理器正在證明它們在各種要求極高的應用中的價值 針對性能和效率進行了調整高效、高速的強大硬件處理 AC 800PEC結合了浮點 CPU的計算性能 FPGA的靈活性和高速能力。該系統分為三個性能涵蓋不同周期時間的級別。控制任務的分配取決于它們的速度要求: 低至25納秒的超快速任務 FPGA任務) 低至100微秒的快速任務 Matlab/Simulink任務) 將任務減速至1毫秒(毫秒控制任務) AC 800PEC的硬件架構是一個與三層軟件結構完美匹配。為了支持較短的處理周期時間 AC 800PEC提供了一個快速的I/O系統。根據I/O連接的速度，數據吞吐量有可能低于100次 μs，包括讀取、處理，寫入并傳輸信號。

性能的可擴展性你和你的過程定義了你需要什么您的流程定義了所需的績效水平。幾個預配置的軟件包可用于輕松和簡單的工程設計。分布式控制系統處理周期縮短至1毫秒使用慢速輸入/輸出在控件生成器中編程人機界面處理周期縮短至1毫秒使用慢速和快速I/O 控件生成器中的界面編程支持幾乎所有通用現場總線可根據要求提供硬件時間戳可編程邏輯控制器處理周期縮短至1毫秒使用快速和慢速I/O 在控件生成器中編程可編程自動化控制器周期時間低至100 μs 使用快速和慢速I/O MATLAB /Simulink編程和控件生成器任何速度的過程接口 AC 800PEC提供兩種I/O-fast 而且很慢。快速I/O系統涵蓋讀取和需要不到1 ms的寫操作慢速I/O系統涵蓋1毫秒以上的速度快速I/O系統專用于AC 800PEC，使用僅通過光纖鏈路連接的設備，并且與相比具有顯著的優勢電氣概念: 控制器和之間的快速通信輸入輸出設備高抗電磁干擾能力無電位連接，實現隔離發射器已過時 ABB S800系統的慢速輸入/輸出模塊可以添加到任何配置中，具體取決于性能的可擴展性 你和你的過程定義了你需要什么 您的流程定義了所需的績效水平。
