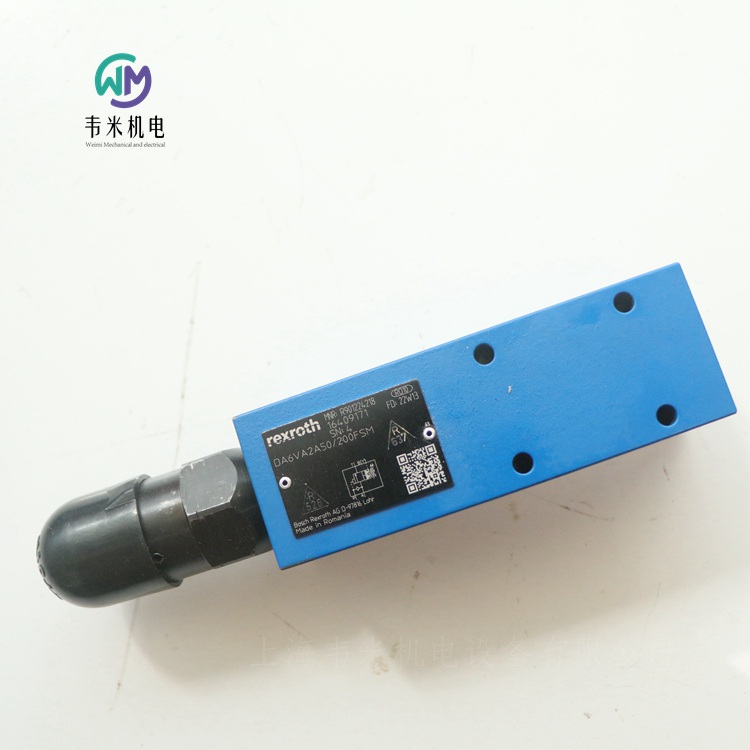

力士樂壓力切斷閥R901224218 DA6VA2A50/200FSM，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH先導式壓力截止閥
DA6V
規格 6
組件系列 5X
大工作壓力 350 bar
大流量 40 l/min
重量   2.2kg
安裝位置   任意
溫度范圍   -30 … 80℃
粘度范圍   10 … 800mm?/s
建議粘度范圍  20 … 60mm?/s
用于底板安裝
油口安裝面符合 ISO 5781-03-04-0-00（不符合標準，且不帶孔）
底板（單獨訂購）
作為插裝閥
調整類型：六角套筒和保護帽
4 個壓力等級
可調式切換壓差（公稱值的 10 % 至 50 %）
DA6V 型壓力閥是一種可無級調節切換壓差的先導式壓力截止閥。此類閥主要由擰入式插裝閥的先導控制級和主級、單向閥和殼體組成。
通過油口 B 將 P 中的泵流量引入系統的蓄能器中。如果油口 B 中執行機構的壓力超過設定頂部切換壓力，則先導控制閥將打開并將通過油口 A (Y) 啟動先導油排放。單向閥將關閉油口 B 至 P 的連接，且泵流量將切換到卸壓油路（從 P 到T）。
型號 DA6VP
將泵流量從 P 至 B（泵 → 執行機構）切換為 P 至 T（泵 → 油箱）。
泵通過單向閥向液壓系統（P 至 B）供油。通道 B 中的壓力通過控制油路和孔作用于擰入式插裝閥 的先導控制。同時，通道 P 中的壓力通過孔施加于主控制閥芯的彈簧負載側。當在擰入式插裝閥 中通過調節主軸設置的頂部截止壓力到達液壓系統（通道 B）時，擰入式插裝閥 的先導控制將打開從主閥芯的彈簧負載側到控制油路的連接和通過油口 A (Y) 進入油箱的外部連接。由于存在孔，在主閥芯處產生了壓降。主閥芯將升離閥座，打開 P 至 T 的連接。單向閥關閉 B 至 P 的連接，而擰入式插裝閥 的先導控制在 B 中執行機構壓力的作用下保持在打開位置。
將泵流量從 P 至 T（泵 → 油箱）切換為 P 至 B（泵 → 執行機構）。
如果根據在調節主軸處設定的較低底部壓力值，B 中的執行機構壓力與截止壓力相比較有所下降，則擰入式插裝閥 的先導控制將設置回其初始位置。
這樣，壓力將主閥芯的彈簧負載側累積。從而通過彈簧關閉從 P 到 T 的連接，并且泵將通過單向閥向液壓系統，即從 P 到 B 進行供油。
型號 DA6VA
在此閥型號中，泵壓力口不是在 P 中，而是在 A 中設計的。閥門將泵流量從 A 引至 P 或從 A 引至 T。泄油口位于 B (Y) 中。
切換過程與型號“VP”（此閥型號支持油路塊連接）相對應。
注意！
間接壓力限制功能：
泵壓力（至油箱）的壓力限制功能不是直接提供的，而是僅通過執行機構通道中的單向閥和控制油路間接提供。
設置切換壓差：
出廠時，閥門被設置為切換壓差約為公稱壓力的 10 % 至 12 %。可以設置為公稱壓力的 50 %。
交付時，調節主軸被設置為小可調節頂部切換壓力，即將調節主軸擰出到限位止擋。
通過擰入調節主軸，可增大頂部切換壓力。
通過擰入調節主軸，可增大底部切換壓力而切換壓差將減小。通過擰出調節主軸，可減小底部切換壓力而切換壓差將增加。
通過鎖緊螺釘和鎖緊螺母 確保壓力調節。
應用注意事項：
在壓力截止閥和液壓蓄能器之間建立一個低流阻的短連接。
注意！
僅可使用合適的蓄能器安全設備操作蓄能器！
泵壓力（至油箱）的壓力限制功能不是直接提供的，而是僅通過執行機構通道中的單向閥和控制油路間接提供。
注意： 切換壓差出廠設置
出廠時，閥門被設置為切換壓差約為公稱壓力的 10 % 至 12 %，并且是在已卸壓狀態（調節主軸擰出到限位止擋，請參閱產品說明）下提供的。
調節是在公稱壓力、泵流量約為 10 l/min、執行機構流量約為 2 l/min 的條件下實現的。
不同的系統條件（尤其是泵流量和執行機構流量很高時）可能導致較高的切換壓力。在這里，通過此閥可以選擇性地調節系統切換壓差。
德國力士樂REXROTH壓力切斷閥訂貨號和型號：
R901224233 DA6VP2A5X/200FSM
R901224233 DA6VP2A50/200FSM
R901224238 DA6VP2B50/200FSM
R901224217 DA6VA2A50/100FSM
R901224235 DA6VP2B5X/100FSM
R901224226 DA6VA2B5X/100FSM
R901224238 DA6VP2B5X/200FSM
R901224218 DA6VA2A5X/200FSM
R901224218 DA6VA2A50/200FSM
R901224247 DA6VP2A5X/350FSM
R901224247 DA6VP2A50/350FSM
R901224242 DA6VP2B5X/350FSM

力士樂限壓閥，直接控制DBD系列
規格 6 … 30
組件系列 1X
大工作壓力 630 bar
大流量 350 l/min
用作擰入式插裝閥（插件）
用于螺紋連接
用于底板安裝
壓力調節的調整類型，可選：
-六角套筒和保護帽
-旋鈕
-手輪
-可鎖定旋鈕
防腐蝕設計
DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。
這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。
為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。
注意：
調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在卸載后會保持松動（可移動）狀態。
壓力等級“25”：盡管調整類型處于卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止狀態。
在經過壓力調節/提升后，可將調節元件再次擰入。
德國力士樂REXROTH溢流閥訂貨型號：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315

力士樂REXROTH安全閥
R900769369 DBDS6K1X/100E
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
帶保護帽的六角形
六角形
錐形閥座設計中的連續壓力閥
直接操作
S6
產品特性 連接圖像
擰入孔DBD NG6
產品系列 DBD.6-30
壓力[bar] 100.
體積流量[l/min] 52.
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS10K1X/100
R900424147 DBDS10K18/100
減壓閥，直接控制
旋入式閥門
工作壓力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
擰入孔M35x1,5
產品特性
連接圖像
擰入孔DBD NG10
產品系列的分類
減壓閥，直接控制
產品系列類型
DBD..k
連接數 2.
壓力[bar] 630
體積流量[l/min] 120
正常位置 關閉，無電
閥錐閥 插入式設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M35x1,5
額定流量【l/min】 120
調整選項 帶六角和保護帽的插座
連接 G 1/2
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg] 0.52

力士樂REXROTH限壓閥DBDS6P1X/400
R900423731 DBDS6P1X/400
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直接操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 板組件NG6
壓力[bar] 400
體積流量[l/min] 50
活塞符號 P→T
連接類型 板式結構
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.621


力士樂REXROTH溢流閥DBDS6K1X/315
R900423725 DBDS6K18/315
減壓閥，直接控制
旋入式閥門
工作壓力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
擰入孔M28x1,5
產品特性
產品系列的分類
減壓閥，直接控制
連接類型 擰入孔DBD NG6
產品系列類型 DBD..K
壓力[bar] 400
連接數 2.
體積流量[l/min] 50
正常位置 關閉，無電
閥錐閥 座椅設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M28x1,5
額定流量【l/min】 50
調整選項 帶六角和保護帽的插座
連接 G 1/4
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
產品類型 DBD..K
重量[kg] 0.386901

力士樂REXROTH溢流閥DBDS6K1X/100E
R900769369 DBDS6K1C/100E
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 擰入孔DBD NG6
壓力[bar] 100
體積流量[l/min] 52
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封件 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS6G1X/200
溢流閥R900423719 DBDS6G1X/200
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 管螺紋G1/4 ISO 228-1
壓力[bar] 200
體積流量[l/min] 50
活塞符號 P→T
連接類型 螺紋連接
標稱尺寸 6
操作類型 具有機械操作
連接數 2
開關位置數量 2
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561

力士樂REXROTH溢流閥DBDS6P1X/100
R900423728 DBDS6P1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.601

力士樂REXROTH溢流閥 DBDS6G1X/400
R900423721 DBDS6G1X/400
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 400
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581


力士樂REXROTH溢流閥 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 50
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M28x1,5
額定流量 [l/min] 50
調整選項 襯套帶六角和保護帽
油口 G 1/4
密封材料 FKM
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701

力士樂REXROTH溢流閥 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.55

力士樂REXROTH機械溢流閥DBDS10P1X/200
R900424157 DBDS10P1X/200
公稱尺寸 10，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S10
大壓力 [bar] 200
大體積流量 [l/min] 120
活塞符號 P → T
連接類型 板式結構
標稱尺寸 10
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章 NBR
重量 [kg] 3.680

力士樂REXROTH溢流閥 DBDS20G1X/315
R900424174 DBDS20G1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg]6.8

力士樂壓力切斷閥R901224218 DA6VA2A50/200FSM
