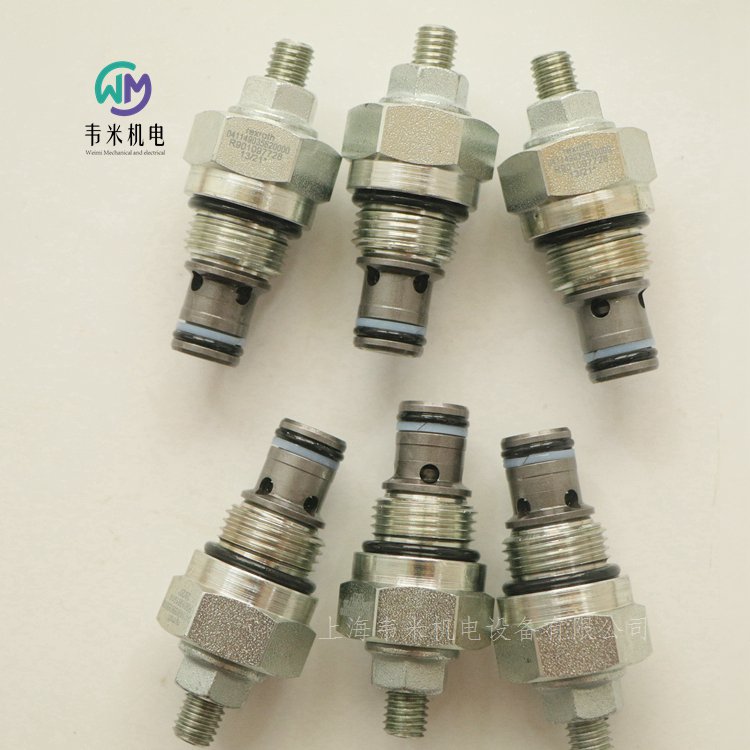

力士樂螺紋插裝閥溢流閥R901097728 041149035620000，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH螺紋插裝閥
直動式溢流閥，閥座設計
提升閥類型
力士樂機械插裝閥
溢流閥
VSBN-08A
04.11.49 - X - 56 - Z
直動式導向提升閥類型
通用插孔，尺寸 08
大工作壓力 350 bar
大流量 20 l/min
描述
流量從1到2被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過端口2到達油箱。端口2處的壓力會增加閥的安全設置。Bosch Rexroth機油控制提升閥設計可增強所有流量和壓力下的穩定性。
技術數據
工作壓力
端口1（P）
350巴（5000磅/平方英寸）
允許的壓力
端口2（T）
140巴（2000巴）
流量20 l/min（5.3 gpm）
內部泄漏15滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩34-41 Nm（25-30 ft-lbs）
重量0.09千克（0.2磅）
型腔CA-08A-2N（見數據表18325-70）
線體和標準部件
MTTFd 150年見數據表18350-51
密封套件
代碼：RG08A2010520100
材料編號：R901101437
流體
在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
力士樂REXROTH螺紋插裝閥減壓閥訂貨號和型號：
R901113598 041149035605000-VSBN-08A-05
R901097728 041149035620000-VSBN-08A-20

力士樂REXROTH螺紋插裝閥
直動式溢流閥，閥座設計
提升閥類型
力士樂機械插裝閥
溢流閥
VSBN-08A
04.11.49 - X - 56 - Z
直動式導向提升閥類型
通用插孔，尺寸 08
大工作壓力 350 bar
大流量 20 l/min
描述
流量從1到2被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過端口2到達油箱。端口2處的壓力會增加閥的安全設置。Bosch Rexroth機油控制提升閥設計可增強所有流量和壓力下的穩定性。
技術數據
工作壓力
端口1（P）
350巴（5000磅/平方英寸）
允許的壓力
端口2（T）
140巴（2000巴）
流量20 l/min（5.3 gpm）
內部泄漏15滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩34-41 Nm（25-30 ft-lbs）
重量0.09千克（0.2磅）
型腔CA-08A-2N（見數據表18325-70）
線體和標準部件
MTTFd 150年見數據表18350-51
密封套件
代碼：RG08A2010520100
材料編號：R901101437
流體
在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
力士樂REXROTH螺紋插裝閥減壓閥訂貨號和型號：
R901113598 041149035605000-VSBN-08A-05
R901097728 041149035620000-VSBN-08A-20


力士樂REXROTH螺紋插裝閥 041149035635000-VSBN-08A-35
直動式溢流閥，閥座設計
R901091914 041149035635000
旋入式閥門
工作壓力350巴（5000磅/平方英寸）
流速20 l/min（5 gpm）
擰入孔CA-08A-2N
產品特性
產品系列的分類
直接控制減壓閥，閥座設計
產品系列類型 VSBN
連接數 2.
壓力[bar] 350.
體積流量[l/min] 20
正常位置 關閉，無電
閥錐閥
連接類型 旋入式閥
直接預控 直接控制
擰入孔 CA-08A-2N
額定流量【l/min】 20
可調壓力范圍[bar] 175-350
壓力設置[bar] 350.
壓力預設 壓力預設
調整選項 無泄漏六角凹頭螺釘
密封材料 NBR
壓力流體 HLP，HLP
產品類型 VSBN
產品系列 溢流閥
重量[kg] 0.094

力士樂REXROTH螺紋插裝閥
溢流閥
VSBN-10A
04.11.55 - X - 85 - Z
直動式導向提升閥類型
通用插孔，尺寸 10
大工作壓力 350 bar
大流量 50 l/min
R901191831 041155038505000-VSBN-10A-05
R901115702 041155038535000-VSBN-10A-35

力士樂REXROTH螺紋插裝閥 041155038535000-VSBN-10A-35
直動式溢流閥，閥座設計
R901115702 041155038535000
旋入式閥門
工作壓力350巴（5000磅/平方英寸）
流速50 l/min（13 gpm）
旋入孔CA-10A-2N
產品特性
產品系列的分類
直接控制減壓閥，閥座設計
產品系列類型 VSBN
壓力[bar] 350.
連接數 2.
體積流量[l/min] 50
正常位置 關閉，無電
閥錐閥
連接類型 旋入式閥
直接預控 直接控制
擰入孔 CA-10A-2N
額定流量【l/min】 50
可調壓力范圍[bar] 175-350
壓力設置[bar] 350.
壓力預設 壓力預設
調整選項 無泄漏六角凹頭螺釘
密封材料 NBR
壓力流體 HLP，HLP
產品系列 溢流閥
產品類型 VSBN
重量[kg] 0.187

力士樂REXROTH螺紋插裝閥 041208038510000-VSPN-10A-10
R901097726 041208038510000
溢流閥

力士樂REXROTH螺紋插裝閥041208048535000-VSPN-10A-V-35
R901104104 041208048535000
溢流閥

力士樂REXROTH螺紋插裝閥
卸壓閥，直接作用提升閥型差速區域，特殊空腔，004-VSD-350
描述
流量從2到1被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過1到達油箱。1處的壓力增加了閥的安全設置。穩定的提升閥設計和硬化閥座的結合提供了卓越的響應、滯后和泄漏特性。
技術數據
工作壓力
端口2（P）
210巴（3000磅/平方英寸）
允許的最大壓力
端口1（T）
140巴（2000磅/平方英寸）
流量350 l/min（93 gpm）
內部泄漏1）15滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩245-264 Nm（181-196 ft-lbs）
重量1.5公斤（3.3磅）
特殊型腔004
線體和標準部件
密封套件代碼：RG004020520100
材料編號：R930001696
流體
在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
德國力士樂REXROTH螺紋插裝閥減壓閥訂貨號和型號：
R930000377 04150403990500A-VSD-350-05-A



力士樂REXROTH螺紋插裝閥041523038535000-VSDN-10A-35
R930005644 041523038535000
溢流閥，直動式，閥座設計，差速器區
旋入式閥門
工作壓力350巴（5000磅/平方英寸）
流速120 l/min（32 gpm）
旋入孔CA-10A-2N
產品特性
產品系列的分類
減壓閥，直接控制，閥座設計，差動表面
產品系列類型 VSDN
壓力[bar] 350.
連接數 2.
體積流量[l/min] 120
正常位置 關閉，無電
閥錐閥
連接類型 旋入式閥
直接預控 直接控制
擰入孔 CA-10A-2N
額定流量【l/min】 120
可調壓力范圍[bar] 100-350
壓力設置[bar] 350.
壓力預設 壓力預設
調整選項 無泄漏六角凹頭螺釘
密封材料 NBR
壓力流體 HLP，HLP
產品系列 減壓閥
產品類型 VSDN
重量[kg] 0.245

力士樂REXROTH螺紋插裝閥043120005600000-VUCN-08A-00
R901007308 043120005600000
單向閥，閥座設計
旋入式閥門
工作壓力420巴（6000磅/平方英寸）
流速50 l/min（13 gpm）
擰入孔CA-08A-2N
產品特性
產品系列的分類 止回閥，閥座設計
產品系列類型 VUCN
壓力[bar] 420
連接數 2.
位置 2.
體積流量[l/min] 50
閥錐閥 閥座設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 CA-08A-2N
額定流量【l/min】 50
壓力設置[bar] 1.
壓力預設 未預設壓力
密封材料 NBR
壓力流體 HLP，HLP
產品類型 VUCN
產品系列 止回閥
重量[kg] 0.06

力士樂REXROTH螺紋插裝閥
單向閥，可解鎖
單向閥
先導式操作
通徑，尺寸12
VSON-12A
04.33.07 - X - 57 - Z
描述
當2處的壓力上升到彈簧偏置壓力以上時，提升閥從其閥座被推動，允許從2到1的流量。閥門在1到2之間為常閉（檢查）狀態。當端口3處存在足夠的先導壓力時，先導活塞將提升閥從閥座上推出，允許流量從1到2。精密機械加工和硬化工藝可在檢查條件下實現幾乎無泄漏的性能。
技術數據
工作壓力350巴（5000磅/平方英寸）
流量120 l/min（32 gpm）
先導比3.2:1
內部泄漏5滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩81-95 Nm（60-70 ft-lbs）
重量0.25千克（0.55磅）
型腔CA-12A-3C
線條體和標準
程序集
集成電路
密封套件
代碼：RG12AC9010520100
材料編號：R901111379
流體礦物基或合成材料
潤滑性能
在粘度為5至800 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值大為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
力士樂REXROTH螺紋插裝閥單向閥訂貨號和型號：
R901106634 043307105700000-VSON-12A-G-00

力士樂REXROTH螺紋插裝閥
先導式止回閥，
先導關閉，
普通空腔，尺寸10
VUPC-10A
04.34.04-X-85-Z
描述
當1處的壓力上升到彈簧偏置壓力以上時，提升閥被提升，允許從1到2流動。閥門在2到1之間關閉（檢查）。當端口3處存在足夠的先導壓力時，先導活塞將提升閥固定在閥座上，從1到2的流量被阻斷。精密機械加工和硬化工藝可在檢查條件下實現幾乎無泄漏的性能。
技術數據
工作壓力350巴（5000磅/平方英寸）
流量70 l/min（18 gpm）
先導比1.9:1
內部泄漏5滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩41-47 Nm（30-35 ft-lbs）
重量0.15千克（0.33磅）
空腔CA-10A-3C（見數據表18325-70）
線體和標準部件
MTTFd
150年見數據表18350-51
密封套件
代碼：RG10A9010530100
材料編號：R901111368
流體
在粘度為5至800 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
力士樂REXROTH螺紋插裝閥止回閥訂貨號和型號：
R930000552 043404108500000-VUPC-10A-G-00

力士樂REXROTH螺紋插裝閥
先導式止回閥，先導式關閉
通徑尺寸12
VUPC-12A
04.34.04-X-57-Z
描述
當1處的壓力上升到彈簧偏置壓力以上時，提升閥被提升，允許從1到2流動。閥門在2到1之間關閉（檢查）。當端口3處存在足夠的先導壓力時，先導活塞將提升閥固定在閥座上，從1到2的流量被阻斷。精密機械加工和硬化工藝可在檢查條件下實現幾乎無泄漏的性能。
技術數據
工作壓力350巴（5000磅/平方英寸）
流量120 l/min（32 gpm）
先導比2:1
內部泄漏5滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩81-95 Nm（60-70 ft-lbs）
重量0.25千克（0.55磅）
型腔CA-12A-3C（見數據表18325-70）
MTTFd 150年見數據表18350-51
線體和標準部件
密封套件
代碼：RG12AC9010520100
材料編號：R901111379
流體
粘度為5至800 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
其他技術數據參見數據表18350-50
力士樂REXROTH螺紋插裝閥止回閥訂貨號和型號：
R901106642 043404105700000-VUPC-12A-00



力士樂REXROTH螺紋插裝閥
平衡，標準提升閥型
平衡閥，標準閥座設計，壓差區
微分面積
普通空腔，尺寸10
VBSN-10A
04.52.31-X-85-Z
當2處的壓力上升到彈簧偏置壓力以上時，止回閥座被推離活塞，允許從2到1的流量。當1處的負載壓力上升到壓力設定值以上時，直接作用的壓差面積釋放功能將激活，流量從1到2釋放。當先導壓力為3時，壓力設定值將按規定的閥門比例降低，直到完全打開，自由流量從1至2。彈簧室排放至2，2處的任何背壓都會添加到所有功能中的壓力設置中。閥門設計可防止彈簧在調整過程中變硬并完全松開。
技術數據
工作壓力350巴（5000磅/平方英寸）
流量60 l/min（16 gpm）
內部泄漏1）15滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩41-47 Nm（30-35 ft-lbs）
重量0.2千克（0.44磅）
MTTFD 150年
空腔CA-10A-3C
根據ISO 4413進行調整，密封
調節螺釘，防止在調節過程中漏油
鹽霧試驗
500小時，符合DIN EN ISO 9227:2017-07
線體和標準部件
請參閱“液壓集成電路”一節或咨詢工廠
密封套件
代碼：RG10A9010520100材料編號：R901111367
流體
在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
壓力設置：至少為負載感應壓力的1.3倍，為目錄標稱設置的1.5倍。
力士樂REXROTH螺紋插裝閥平衡閥訂貨號和型號：
R901096029 04523103852000A-VBSN-10A-3:1-20-A

力士樂REXROTH螺紋插裝閥
平衡，減壓補償
提升閥型差速區域，逆時針調節
太陽腔交換，T-17A
VBSP-16U-RS
04.54.17 - X - 47 - Z
描述
當2處的壓力上升到彈簧偏置壓力以上時，止回閥座被推離活塞，允許從2到1的流量。當1處的負載壓力上升到壓力設定值以上時（逆時針轉動可增加設定值，順時針轉動可減少設定值），直接作用的壓差面積釋放功能啟動，流量從1釋放到2。在先導壓力為3的情況下，壓力設定值與閥門的規定比例成比例降低，直到完全打開，自由流量從1到2。該閥門采用平衡活塞設計，允許在閥門設置時進行泄壓操作，而不受2處背壓的影響。然而，閥門的先導式開啟仍受端口2處的附加壓力的影響。閥門設計可防止彈簧在調整過程中變硬并完全松開。
技術數據
工作壓力420巴（6000磅/平方英寸）
流量240 l/min（63 gpm）
內部泄漏1）15滴/分鐘。
流體溫度范圍-30至100?C（-22至212?F）
安裝扭矩200-215 Nm（147-159 ft-lbs）
重量0.8千克（1.76磅）
MTTFD 150年
空腔SUN T-17A
根據ISO 4413進行調整，密封
調節螺釘，防止在調節過程中漏油
鹽霧試驗
500小時，符合DIN EN ISO 9227:2017-07
線體和標準部件
請參閱“液壓集成電路”一節或咨詢工廠
密封套件
代碼：RG16U9020110100材料編號：R930000995
流體
在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料
建議的流體污染程度
標稱值為10?m（NAS 8）/ISO 4406 19/17/14
安裝位置無限制
壓力設置：至少為負載感應壓力的1.3倍，為目錄標稱設置的1.5倍。
力士樂REXROTH螺紋插裝閥平衡閥訂貨號和型號：
R930000059 045417034720000-VBSP-16U-RS-4:1-20

力士樂REXROTH螺紋插裝閥049306038520000-VRPP-10A-20
減壓閥，先導式閥芯設計
R901104113 049306038520000
旋入式閥門
工作壓力350巴（5000磅/平方英寸）
流速60 l/min（16 gpm）
擰入孔CA-10A-3N
產品特性
產品系列的分類
減壓閥，預控制滑動設計
產品系列類型 VRPP
連接數 3.
壓力[bar] 350.
體積流量[l/min] 60
正常位置 無電開啟
閥錐閥 滑塊類型
直接預控 預轉向
連接類型 旋入式閥
擰入孔 CA-10A-3N
額定流量【l/min】 60
可調壓力范圍[bar] 70-280
壓力設置[bar] 200.
壓力預設 壓力預設
調整選項 無泄漏六角凹頭螺釘
密封材料 NBR
壓力流體 HLP，HLP
產品類型 VRPP
產品系列 減壓閥
重量[kg]0.209

力士樂螺紋插裝閥溢流閥R901097728 041149035620000
