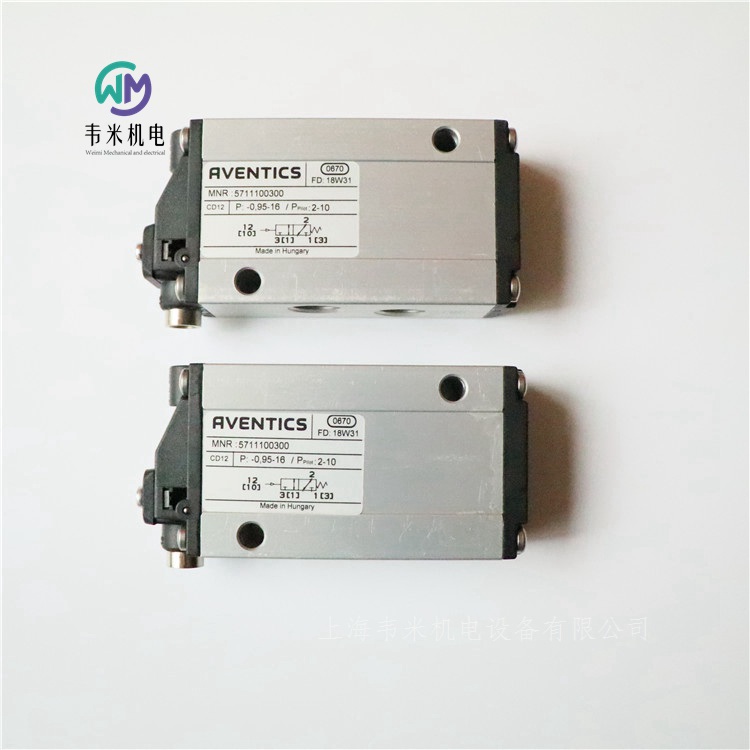

AVENTICS氣動閥5711100300，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS二位三通換向閥, 系列 CD12 5711100300
CD12-3/2NC-SR-G012-G012-G018-S
AVENTICS 安沃馳 CD 系列由多種滑閥組成，具有極為耐用的鋅壓鑄件外殼。CD 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板或推桿）使之非常適合惡劣應用環境。
規格
操作氣動
額定流量Qn4000 l/min
換向原理3/2
復位型帶彈簧復位
操作元件單面氣動操作
壓縮空氣 接口 出口G 1/2
連接類型管式連接
小運行壓力-0.95 bar
大運行壓力16 bar
密封原理軟密封
ATEX適合ATEX
閥門結構形式滑閥，正重疊
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-25 ?C
高環境溫度70 ?C
介質溫度小值-25 ?C
介質溫度大值70 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大1 mg/m3
壓縮空氣接口處的規格常關/常開
壓縮空氣連接 排氣G 1/2
壓縮空氣連接 先導 排氣G 1/8
特點
堅固耐用的設計
在底板上組裝
適用于的溫度范圍
耐電壓波動
提供 ATEX 認證型號

安沃馳AVENTICS傳感器, 系列 ST4-R412019689
4 mm T-溝槽帶電纜多芯插頭, M12, 3-針, 帶滾花螺釘UL 認證電子 PNP直接安裝用于系列 PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI間接安裝用于系列 MNI, CSL-RD, ICM
連接方式型 電子 PNP
開關邏輯電路 常開
電纜長度 0.3 m
外殼 聚酰胺(尼龍) 增強型玻璃纖維
電纜 帶電纜
UL (Underwriters Laboratories),cULus,RoHS
防護等級 IP65,IP67
芯數 3-針
接口尺寸 M12
類型 多芯插頭
凹槽寬度 4 mm T-溝槽
用于系列 PRA,SSI,GSU,RTC,CKP,GPC,MSC,MSN,RCM,CVI
合格證書 UL (Underwriters Laboratories), cULus, RoHS
低 / 高環境溫度 -30 ... 80 ?C
防護等級 IP65 IP67
開關點精度 ?0,1 mT
小 / 大運行電壓 DC  10 ... 30 V DC
開關邏輯電路 常開
顯示 發光二極管
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 0,3 m
安裝螺釘 組合情況：活塞環開口（槽縫）與內六角
不得超過大交換容量。



安沃馳AVENTICS傳感器, 系列 ST4-R412019493
4 mm T-溝槽帶電纜多芯插頭, M8, 3-針, 帶滾花螺釘UL 認證電子 PNP直接安裝用于系列 PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI間接安裝用于系列 MNI, CSL-RD, ICM
連接方式型 電子 PNP
開關邏輯電路 常開
電纜長度 0.3 m
外殼 聚酰胺(尼龍) 增強型玻璃纖維
電纜 帶電纜
UL (Underwriters Laboratories),cULus,RoHS
防護等級 IP65,IP67
芯數 3-針
接口尺寸 M8
類型 多芯插頭
凹槽寬度 4 mm T-溝槽
用于系列 PRA,SSI,GSU,RTC,CKP,GPC,MSC,MSN,RCM,CVI
合格證書 UL (Underwriters Laboratories), cULus, RoHS
低 / 高環境溫度 -30 ... 80 ?C
防護等級 IP65 IP67
開關點精度 ?0,1 mT
小 / 大運行電壓 DC  10 ... 30 V DC
開關邏輯電路 常開
顯示 發光二極管
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 0,3 0,5 m
安裝螺釘 組合情況：活塞環開口（槽縫）與內六角
不得超過大交換容量。



安沃馳AVENTICS傳感器, 系列 ST6-R412022857
6 mm T-溝槽帶電纜開放式電纜終端, 3-針UL 認證電子 PNP直接安裝用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI間接安裝用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
連接方式型 電子 PNP
開關邏輯電路 常開
電纜長度 10 m
外殼 聚酰胺
電纜 帶電纜
CE認證,cULus,RoHS
防護等級 IP65,IP67,IP69K
芯數 3-針
類型 開放式電纜終端
凹槽寬度 6 mm T-溝槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高環境溫度 -30 ... 80 ?C
防護等級 IP65 IP67 IP69K
開關點精度 ?0,1 mT
額定電流，接通狀態 < 30 mA
靜態電流（無負荷） < 8 mA
小 / 大運行電壓 DC  10 ... 30 V DC
滯環 ≥ 0,2 mT
開關邏輯電路 常開
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 3 5 10 m
230V 系列無 cULus 認證。



安沃馳AVENTICS傳感器, 系列 ST6-R412022863
6 mm T-溝槽帶電纜多芯插頭, M12x1, 4-針, 帶滾花螺釘UL 認證電子 PNP直接安裝用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI間接安裝用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
連接方式型 電子 PNP
開關邏輯電路 常開
電纜長度 0.3 m
外殼 聚酰胺
電纜 帶電纜
CE認證,cULus,RoHS
防護等級 IP65,IP67,IP69K
芯數 4-針
接口尺寸 M12x1
類型 多芯插頭
凹槽寬度 6 mm T-溝槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
合格證書 CE認證, cULus, RoHS
低 / 高環境溫度 -30 ... 80 ?C
防護等級 See table
開關點精度 ?0,1 mT
額定電流，接通狀態 < 30 mA
靜態電流（無負荷） < 8 mA
小 / 大運行電壓 DC 10 ... 30 V DC
滯環 ≥ 0,2 mT
開關邏輯電路 常開
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 0,3 0,1 3 5 m



安沃馳AVENTICS傳感器, 系列 ST6-R412022871
6 mm T-溝槽帶電纜開放式電纜終端, 3-針UL 認證簧片型直接安裝用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI間接安裝用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
連接方式型 簧片型
開關邏輯電路 常開
電纜長度 10 m
外殼 聚酰胺
電纜 帶電纜
CE認證,cULus,RoHS
防護等級 IP65,IP67,IP69K
芯數 3-針
類型 開放式電纜終端
凹槽寬度 6 mm T-溝槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高環境溫度 -30 ... 80 ?C
防護等級 IP65 IP67 IP69K
開關點精度 ?0,1 mT
額定電流，接通狀態 < 30 mA
靜態電流（無負荷） < 8 mA
小 / 大運行電壓 DC  10 ... 30 V DC
小 / 大運行電壓 AC  10 ... 30 V AC
滯環 ≥ 0,2 mT
開關邏輯電路 常開
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 3 5 10 m
230V 系列無 cULus 認證。



安沃馳AVENTICS傳感器, 系列 ST6-R412022873
6 mm T-溝槽帶電纜多芯插頭, M8x1, 3-針, 帶滾花螺釘UL 認證簧片型直接安裝用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI間接安裝用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
連接方式型 簧片型
開關邏輯電路 常開
電纜長度 0.3 m
外殼 聚酰胺
電纜外皮 聚氨酯 聚氯乙烯
固定螺栓 不銹鋼
電纜 帶電纜
CE認證,cULus,RoHS
防護等級 IP65,IP67
芯數 3-針
接口尺寸 M8x1
類型 多芯插頭
凹槽寬度 6 mm T-溝槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
合格證書 CE認證, cULus, RoHS
低 / 高環境溫度 -30 ... 80 ?C
防護等級 IP65 IP67
開關點精度 ?0,1 mT
額定電流，接通狀態 < 30 mA
靜態電流（無負荷） < 8 mA
小 / 大運行電壓 DC 10 ... 30 V DC
小 / 大運行電壓 AC 10 ... 30 V AC
滯環 ≥ 0,2 mT
開關邏輯電路 常開
開關容量 3 針管道：大  6 W
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 0,3 0,5 m



安沃馳AVENTICS傳感器, 系列 ST6-R412022874
6 mm T-溝槽帶電纜多芯插頭, M8x1, 3-針, 帶滾花螺釘UL 認證簧片型直接安裝用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI間接安裝用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
連接方式型 簧片型
開關邏輯電路 常開
電纜長度 0.5 m
外殼 聚酰胺
電纜外皮 聚氨酯 聚氯乙烯
固定螺栓 不銹鋼
電纜 帶電纜
CE認證,cULus,RoHS
防護等級 IP65,IP67
芯數 3-針
接口尺寸 M8x1
類型 多芯插頭
凹槽寬度 6 mm T-溝槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
合格證書 CE認證, cULus, RoHS
低 / 高環境溫度 -30 ... 80 ?C
防護等級 IP65 IP67
開關點精度 ?0,1 mT
額定電流，接通狀態 < 30 mA
靜態電流（無負荷） < 8 mA
小 / 大運行電壓 DC  10 ... 30 V DC
小 / 大運行電壓 AC  10 ... 30 V AC
滯環 ≥ 0,2 mT
開關邏輯電路 常開
開關容量 3 針管道：大  6 W
發光二極管狀態顯示 黃色
振動阻力 10 - 55 Hz, 1 mm
沖擊阻力 30 g / 11 ms
電纜長度 L 0,3 0,5 m



安沃馳AVENTICS傳感器, 系列 SN6-R412000823
多芯插頭, B型 工業, 2-針ATEX簧片型間接安裝用于系列 TRB, ITS
連接方式型 簧片型
外殼 聚醚氨
ATEX
防護等級 IP65
芯數 2-針
接口尺寸 B型 工業
類型 多芯插頭
合格證書 ATEX
ATEX 類型 G II 3G Ex nC nA IIC T4 Gc
ATEX 類型 D II 3D Ex tc IIIB/IIIC T125?C Dc
低 / 高環境溫度 -10 ... 50 ?C
防護等級 IP65
開關點精度 ?0,1 mT
小 / 大運行電壓 DC 21,6 ... 26,4 V DC
小 / 大運行電壓 AC 210 ... 240 V AC
發光二極管狀態顯示 黃色


安沃馳AVENTICS過濾器, 系列 NL4-FLS-0821303545
組成部分 過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 5 μm
透視玻璃 配有可視玻璃
外殼 壓鑄鋅
氣杯 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 4000 l/min
壓縮空氣連接 G 3/4
結構特點 標準過濾器, 可以組裝成塊 金屬容器，配有可視玻璃
組成部分 過濾器
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1,5 ... 16 bar
低 / 高環境溫度 -10 ... 60 ?C
介質溫度范圍 -10 ... 60 ?C
介質 壓縮空氣 中性氣體
過濾器的集水杯容積 50 cm3
濾清器濾芯 可替換
過濾器氣孔直徑 5 μm
清除冷凝物 全自動，無壓打開
重量 1,29 kg
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
適用于在 1、2、21、22 Ex 區內使用.
根據ISO 8573-1:2010 標準可達到的壓縮空氣等級 6 : 7 : -


安沃馳AVENTICS過濾器, 系列 AS3-FLS-R412007006
組成部分 過濾器
清除冷凝物 半自動，失壓開啟
過濾器氣孔直徑 5 μm
透視玻璃 配有可視玻璃
外殼 聚酰胺
氣杯 壓鑄鋅
密封件材料 丙烯樹膠
適合ATEX
額定流量Qn 3500 l/min
壓縮空氣連接 G 3/8
結構特點 標準過濾器, 可以組裝成塊
組成部分 過濾器
安裝位置 垂直
合格證書 適合ATEX
工作壓力范圍 1,5 ... 16 bar
低 / 高環境溫度 -10 ... 50 ?C
介質溫度范圍 -10 ... 50 ?C
介質 壓縮空氣 中性氣體
過濾器的集水杯容積 49 cm3
濾清器濾芯 可替換
過濾器氣孔直徑 5 μm
重量 0,723 kg
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
根據ISO 8573-1:2010 標準可達到的壓縮空氣等級 6 : 7 : -



安沃馳AVENTICS線圈, 系列 CO1-1824210220
A 型線圈寬度 30 mm功率 消耗 DC 6 W保持功率 AC 8 VA接通 電源 AC 11,5 VA
線圈寬度 30 mm
外殼 熱塑性橡膠
標準化電路接口 EN 175301-803, A型
防護等級 IP65
芯數 3-針
類型 多芯插頭
工作電壓 AC 220 V
工作電壓 AC 230 V
工作電壓DC 110 V
標準化電路接口 EN 175301-803, A型
電路接口 多芯插頭, 3-針
低 / 高環境溫度 50 ?C
防護等級 配有閥連接器/插頭 IP65
暫載率ED 100 %
重量 0,11 kg


安沃馳AVENTICS線圈, 系列 CO1-0498317103
B型 工業線圈寬度 22 mm保持功率 AC 8 VA接通 電源 AC 10 VA
線圈寬度 22 mm
標準化電路接口 ISO 6952
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
工作電壓 AC 110 V
標準化電路接口 ISO 6952
電路接口 多芯插頭, B型 工業
低 / 高環境溫度 50 ?C
防護等級 配有閥連接器/插頭 IP65
暫載率ED 100 %
重量 0,051 kg


AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002411
Qn = 120 l/min壓縮空氣 接口 出口 G 1/8, 1/8 NPT電子連接 通過信號接口信號連接 (輸入和輸出比特), 多芯插頭, M12, 5-針
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點 提動閥
安裝位置 ?α = 0 ... 90? ?β = 0 ... 90?
合格證書 CE認證
大運行壓力 12 bar
低 / 高環境溫度 0 ... 50 ?C
介質溫度范圍 0 ... 50 ?C
壓縮空氣 接口 人口 G 1/8 1/8 NPT
壓縮空氣 接口 出口 G 1/8, 1/8 NPT
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 1 mg/m3
額定流量Qn 120 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / 20%
允許的脈動 5%
功率消耗 max. 300 mA
防護等級 IP65
重量 0,32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。



AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-5610141320
安沃馳 ED05 系列通過融合數字控制電子部件和創新性比例閥技術，保證了靈敏的壓力控制。堅固耐用的提升閥技術、大開口橫截面以及軟密封閥組，使閥門抗污染性強。
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點 提動閥
安裝位置 α = 0-90? β = 0-90?
合格證書 CE認證
大運行壓力 11 bar
低 / 高環境溫度 0 ... 70 ?C
介質溫度范圍 0 ... 70 ?C
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣連接 排氣 G 1/4
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
額定流量Qn 1000 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / 20%
滯環 < 0.06 bar
允許的脈動 5%
防護等級 IP65
重量 1,1 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。



安沃馳AVENTICS閥連接器，CON-VP 系列-1834484212
多針插頭 C 型 2 E 呈  彎角 90?開放式電纜終端 3-針帶電纜未屏蔽
電纜長度 3 m
屏蔽 未屏蔽
密封件材料 天然橡膠 / 丁二烯橡膠
電纜外皮 聚氯乙烯
電纜 帶電纜
防護等級 IP67
芯數 3-針
類型 開放式電纜終端
低 / 高環境溫度 -20 ... 80 ?C
額定電壓 See table
防護等級 IP67
導線截面 0,75 mm2
擰緊螺栓的小扭力 0,4 Nm
重量 0,183 kg
規定的保護等級只適用于已安裝和檢查的狀態。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002412
Qn = 120 l/min壓縮空氣 接口 出口 G 1/8, 1/8 NPT電子連接 通過信號接口信號連接 (輸入和輸出比特), 多芯插頭, M12, 5-針
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點 提動閥
安裝位置 ?α = 0 ... 90? ?β = 0 ... 90?
合格證書 CE認證
大運行壓力 12 bar
低 / 高環境溫度 0 ... 50 ?C
介質溫度范圍 0 ... 50 ?C
壓縮空氣 接口 人口 G 1/8 1/8 NPT
壓縮空氣 接口 出口 G 1/8, 1/8 NPT
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 1 mg/m3
額定流量Qn 120 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / 20%
允許的脈動 5%
功率消耗 max. 300 mA
防護等級 IP65
重量 0,32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。



AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002410
Qn = 120 l/min壓縮空氣 接口 出口 G 1/8, 1/8 NPT電子連接 通過信號接口信號連接 (輸入和輸出比特), 多芯插頭, M12, 5-針
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點 提動閥
安裝位置 ?α = 0 ... 90? ?β = 0 ... 90?
合格證書 CE認證
大運行壓力 12 bar
低 / 高環境溫度 0 ... 50 ?C
介質溫度范圍 0 ... 50 ?C
壓縮空氣 接口 人口 G 1/8 1/8 NPT
壓縮空氣 接口 出口 G 1/8, 1/8 NPT
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 1 mg/m3
額定流量Qn 120 l/min
控制方式 模擬量
工作電壓DC 24 V
電壓偏差 DC -20% / 20%
允許的脈動 5%
功率消耗 max. 300 mA
防護等級 IP65
重量 0,32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
