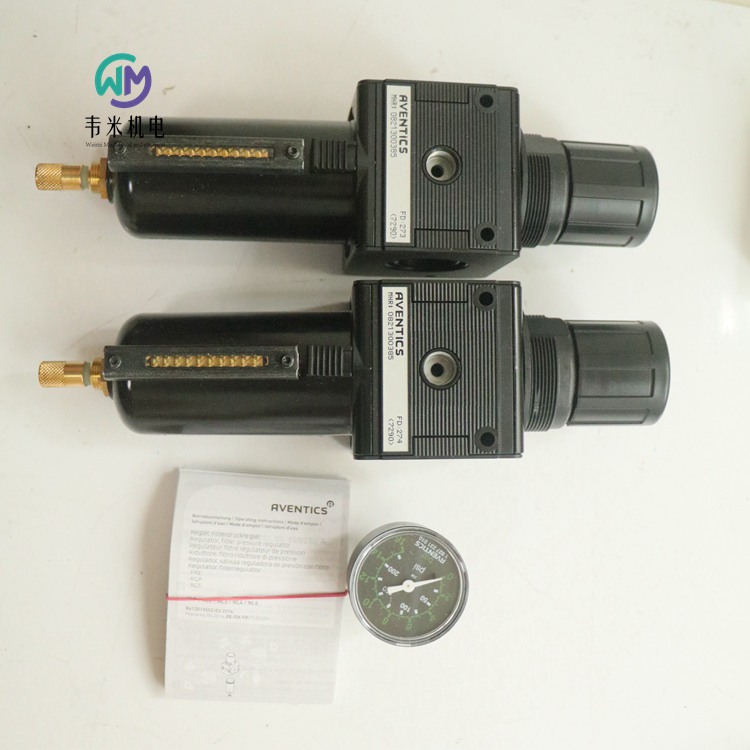

AVENTICS過濾器調壓閥0821300385，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS過濾器-調壓閥, 系列 NL4-FRE 0821300385
NL4-FRE-G034-GAU-100-SSS-AO-05,00
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
組成部分過濾器-調壓閥
氣杯金屬容器，帶觀察窗口
接口G 3/4
額定流量Qn6900 l/min
過濾器氣孔直徑5 μm
清除冷凝物全自動，無壓打開
壓力表帶有壓力表
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
封閉方式，封閉類型不可鎖定
結構特點一個整體的
結構特點可以組裝成塊
壓力輸送單的
安裝位置垂直
調節器型號隔膜式調壓閥
調整功能帶二次排氣
濾清器濾芯可替換
過濾器的集水杯容積50 cm3
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級6 : 7 : -
介質壓縮空氣, 中性氣體
重量1.47 kg
特點
易于裝配
提供手動、半自動或全自動冷凝液排放
提供透明儲液器
錯齒式，易于維護

安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006210
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2600 l/min
壓縮空氣連接 G 3/8
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006176
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006202
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓關閉
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS標準-噴霧潤滑器, 系列 AS2-LBS-R412006225
組成部分 標準-噴霧潤滑器
加油方式 運行時的半自動加油,手動加油
防護罩 帶有保護杯
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2800 l/min
壓縮空氣連接 G 1/4
結構特點  油霧潤滑器, 可以組裝成塊
組成部分  標準-噴霧潤滑器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
油霧器的集水杯容積  40 cm3
加油方式  運行時的半自動加油 手動加油
重量  0,229 kg
加油速度為每分鐘 1000 升  1-2 滴
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
只能使用帶舌簧觸點的ST6型傳感器進行電子水平監控，供貨范圍包括傳感器座。
傳感器不包括在供貨范圍內，傳感器安裝準備已就緒。
整個已設置的滴水量進入壓力系統
大工作壓力為 10 bar 時，可在運行時人工加注機油。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。

安沃馳AVENTICS標準-噴霧潤滑器, 系列 AS2-LBS-R412006231
組成部分 標準-噴霧潤滑器
加油方式 運行時的半自動加油,手動加油
防護罩 帶有保護杯
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 3100 l/min
壓縮空氣連接 G 3/8
結構特點  油霧潤滑器, 可以組裝成塊
組成部分  標準-噴霧潤滑器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
油霧器的集水杯容積  40 cm3
加油方式  運行時的半自動加油 手動加油
重量  0,229 kg
加油速度為每分鐘 1000 升  1-2 滴
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
只能使用帶舌簧觸點的ST6型傳感器進行電子水平監控，供貨范圍包括傳感器座。
傳感器不包括在供貨范圍內，傳感器安裝準備已就緒。
整個已設置的滴水量進入壓力系統
大工作壓力為 10 bar 時，可在運行時人工加注機油。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS二位三通截止閥，機械操作, 系列 AS2-BAV-R412006260
鎖定式 鎖定式
結構特點 提動閥
 管狀端頭
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點  提動閥
操作  機械式
封閉方式，封閉類型  鎖定式
操作元件  管狀端頭
密封原理  軟密封
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
顆粒大小 max.  25 μm
重量  0,206 kg
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
安裝墻壁的時候必須要有一個小的靜音器（請參見配件欄，比如 R412004817）。
適用于在 1、2、21、22 Ex 區內使用


安沃馳AVENTICS二位三通換向閥，電氣操作, 系列 AS2-SOV-R412006265
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
額定流量Qn 2000 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥, 可以組裝成塊
組成部分  二位三通換向閥，電氣操作
額定流量  See table
額定流量 1-2  2000 l/min
額定流量 2-3  380 l/min
介質  壓縮空氣 中性氣體
介質溫度范圍  -10 ... 50 ?C
低 / 高環境溫度  -10 ... 50 ?C
密封原理  軟密封
顆粒大小 max.  25 μm
重量  0,219 kg
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
ATEX可選： ATEX 標志取決于選擇的先導閥。
安裝墻壁的時候必須要有一個小的靜音器（請參見配件欄，比如 R412004817）。


安沃馳AVENTICS加油閥, 系列 AS2-SSV-R412006272
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2000 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點  提動閥, 可以組裝成塊
密封原理  軟密封
工作壓力范圍  2,5 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
顆粒大小 max.  40 μm
重量  0,203 kg
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS過濾器, 系列 AS3-FLS-R412007012
組成部分 過濾器
清除冷凝物 半自動，失壓開啟
過濾器氣孔直徑 40 μm
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 3500 l/min
壓縮空氣連接 G 1/2
結構特點  標準過濾器, 可以組裝成塊
組成部分  過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  40 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  7 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS預過濾器, 系列 AS3-FLP-R412007028
組成部分 預過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 0.3 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 900 l/min
壓縮空氣連接 G 1/2
結構特點  預過濾器, 可以組裝成塊
組成部分  預過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,3 μm
建議的初級過濾  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  2 : - : 3
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS預過濾器, 系列 AS3-FLP-R412007029
組成部分 預過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 0.3 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 900 l/min
壓縮空氣連接 G 1/2
結構特點  預過濾器, 可以組裝成塊
組成部分  預過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,3 μm
建議的初級過濾  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  2 : - : 3
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS精密的過濾器, 系列 AS3-FLC-R412007046
組成部分 精密的過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 0.01 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 700 l/min
壓縮空氣連接 G 1/2
結構特點  精密的過濾器, 可以組裝成塊
組成部分  精密的過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,01 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
建議的初級過濾  0,3 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  1 : - : 2

安沃馳AVENTICS精密的過濾器, 系列 AS2-FLC-R412006045
組成部分 精密的過濾器
清除冷凝物 半自動，失壓開啟
過濾器氣孔直徑 0.01 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 350 l/min
壓縮空氣連接 G 3/8
結構特點  精密的過濾器, 可以組裝成塊
組成部分  精密的過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  12 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,01 μm
建議的初級過濾  0,3 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  1 : - : 2
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

AVENTICS過濾器調壓閥0821300385
