力士樂比例溢流閥Z3DREE10VP2-10/200XLG24K31A1M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

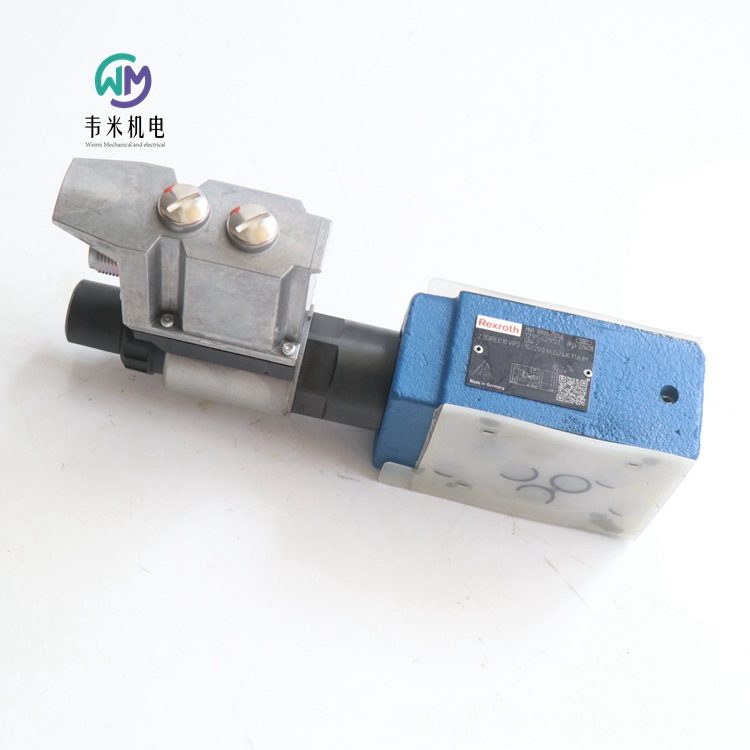

力士樂REXROTH比例壓力控制閥 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公稱尺寸 10，P2 → P1，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫档偷皆O定值信號。
滑閥
先導式
壓力等級 200 bar
模擬電子元件
壓力 [bar] 350
活塞符號 P2 → P1
連接類型 疊加閥板
標稱尺寸 10
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 0 … 10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]3.4

力士樂溢流閥0532系列和R917系列
特點
管道安裝和油路塊安裝的連接類型
調節方法，如手輪，不可調的，鉛封的，帶刻度旋鈕的（帶鎖和不帶鎖）。
應用
輸送搬運設備，農業機械領域，城市車輛和一般機械工程領域。
注意
符合壓力設備指令 97/23/EG 且 "安全閥模型經 T?V 德國技術檢查機構認證" 的型號可用于保護液壓蓄能器。
功能
此模型系列基于帶阻尼活塞的閥座設計。沖孔閥座用于確保較高的密封性，阻尼活塞可防止閥發生任何振動。它可產生平穩的控制特性，也就是說，即便是在流量增加時，也能在很大程度上保持設置的開啟壓力。這可利用閥盤上液動力的效果實現，而隨著流量的增加閥將持續打開。
可用的通用型號類型：
– 帶和不帶測試油口的管道安裝殼體。
– 用于油路塊安裝的閥芯。
– 多種調節方法，如手輪，不可調的，鉛封的，帶刻度旋鈕的（帶鎖和不帶鎖）。
– 阻尼活塞前配有單向閥，響應時間更快。
技術數據
設計 帶阻尼的座閥
管路連接 用于管道安裝和油路塊安裝
環境溫度 –30... 80?C
壓力介質 符合 DIN/ISO 的基本成分為礦物油的液壓油
粘度 允許范圍：10...800 mm2/s建議范圍：20...100 mm2/s啟動允許范圍：...2000 mm2/s
壓力介質溫度 帶 NBR 密封時 –30?C... 80?C；帶 FKM 密封時 –15?C... 120?C。
過濾 符合 ISO/DIS 4406 的油污染等級 19/16。
工作壓力 用于管路安裝 P：大允許壓力 350 bar，視負載變化和溫度而定；T：大允許壓力 210 bar（NBR）或 80 bar（FKM），視負載變化和溫度而定。用于油路塊安裝 P：符合調定壓力。T：NBR 大 210 bar，FM 大 80 bar
開啟壓力（公差 p標稱 5%） 在流量為 0.1 l/min 時設置
流量 大 120 l/min
德國力士樂REXROTH溢流閥訂貨型號：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003



力士樂限壓閥，直接控制DBD系列
規格 6 … 30
組件系列 1X
大工作壓力 630 bar
大流量 350 l/min
用作擰入式插裝閥（插件）
用于螺紋連接
用于底板安裝
壓力調節的調整類型，可選：
-六角套筒和保護帽
-旋鈕
-手輪
-可鎖定旋鈕
防腐蝕設計
DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。
這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型?？墒褂谜{整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。
為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。
注意：
調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在卸載后會保持松動（可移動）狀態。
壓力等級“25”：盡管調整類型處于卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止狀態。
在經過壓力調節/提升后，可將調節元件再次擰入。
德國力士樂REXROTH溢流閥訂貨型號：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315

力士樂REXROTH安全閥
R900769369 DBDS6K1X/100E
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
帶保護帽的六角形
六角形
錐形閥座設計中的連續壓力閥
直接操作
S6
產品特性 連接圖像
擰入孔DBD NG6
產品系列 DBD.6-30
壓力[bar] 100.
體積流量[l/min] 52.
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS10K1X/100
R900424147 DBDS10K18/100
減壓閥，直接控制
旋入式閥門
工作壓力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
擰入孔M35x1,5
產品特性
連接圖像
擰入孔DBD NG10
產品系列的分類
減壓閥，直接控制
產品系列類型
DBD..k
連接數 2.
壓力[bar] 630
體積流量[l/min] 120
正常位置 關閉，無電
閥錐閥 插入式設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M35x1,5
額定流量【l/min】 120
調整選項 帶六角和保護帽的插座
連接 G 1/2
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg] 0.52

力士樂REXROTH限壓閥DBDS6P1X/400
R900423731 DBDS6P1X/400
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥?？煽康膲毫ο拗频皆O定值
直接操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 板組件NG6
壓力[bar] 400
體積流量[l/min] 50
活塞符號 P→T
連接類型 板式結構
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.621


力士樂REXROTH溢流閥DBDS6K1X/315
R900423725 DBDS6K18/315
減壓閥，直接控制
旋入式閥門
工作壓力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
擰入孔M28x1,5
產品特性
產品系列的分類
減壓閥，直接控制
連接類型 擰入孔DBD NG6
產品系列類型 DBD..K
壓力[bar] 400
連接數 2.
體積流量[l/min] 50
正常位置 關閉，無電
閥錐閥 座椅設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M28x1,5
額定流量【l/min】 50
調整選項 帶六角和保護帽的插座
連接 G 1/4
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
產品類型 DBD..K
重量[kg] 0.386901

力士樂REXROTH溢流閥DBDS6K1X/100E
R900769369 DBDS6K1C/100E
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 擰入孔DBD NG6
壓力[bar] 100
體積流量[l/min] 52
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封件 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS6G1X/200
溢流閥R900423719 DBDS6G1X/200
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥?？煽康膲毫ο拗频皆O定值
直動式操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 管螺紋G1/4 ISO 228-1
壓力[bar] 200
體積流量[l/min] 50
活塞符號 P→T
連接類型 螺紋連接
標稱尺寸 6
操作類型 具有機械操作
連接數 2
開關位置數量 2
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561

力士樂REXROTH溢流閥DBDS6P1X/100
R900423728 DBDS6P1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.601

力士樂REXROTH溢流閥 DBDS6G1X/400
R900423721 DBDS6G1X/400
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 400
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581


力士樂REXROTH溢流閥 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 50
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M28x1,5
額定流量 [l/min] 50
調整選項 襯套帶六角和保護帽
油口 G 1/4
密封材料 FKM
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701

力士樂REXROTH溢流閥 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]0.55
