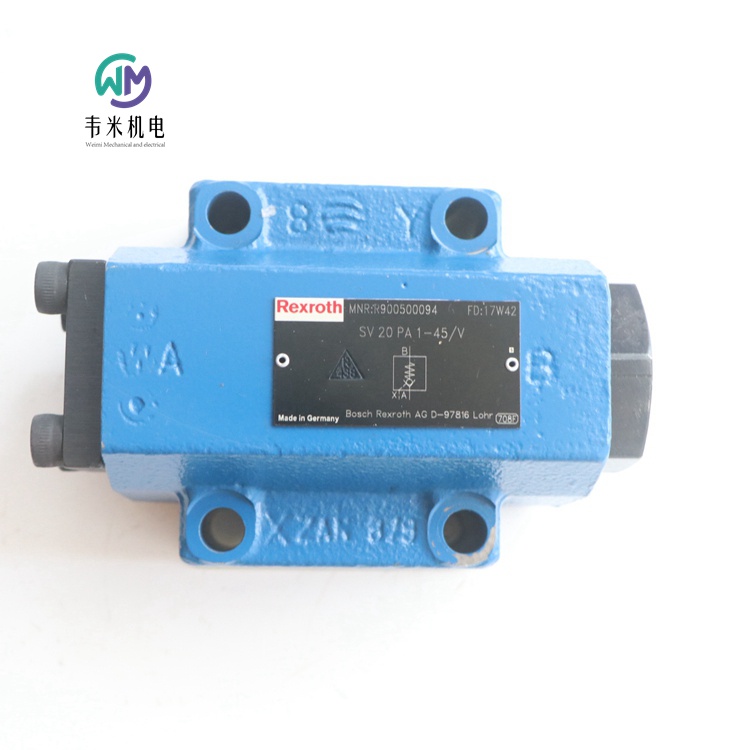

力士樂液控單向閥SV20PA1-45/V，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH先導式單向閥
SV 10...32
R900599743 SV30GB1-4X/
規格 10 … 32
組件系列 4X
大工作壓力 315 bar
大流量 550 l/min
用于底板安裝
油口安裝面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺紋連接
用于一個執行機構油口的無泄漏阻塞
內部先導油回油
可用于衰減釋放的帶預開口的型號，可選
具有多種開啟壓力，可選
單向閥安裝套件可單獨使用
防腐蝕設計
SV 型單向閥是用于底板安裝或螺紋連接的先導式單向閥。用于一個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
該閥門主要由殼體、提升座閥、壓縮彈簧、控制閥芯以及可選預開口球座閥 組成。
座閥允許流體從 A 流向 B，而無需外部先導壓力。在相反方向上，座閥以液壓方式緊閉。
條件： pA > pB 開啟壓力（壓縮彈簧）。
油口 X 處的高先導壓力足以使控制閥芯沿球座閥（型號“A”）方向移動，并推動提升座閥離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。
為確保座閥主動打開，控制閥芯兩側上的壓力比與控制閥芯或提升座閥上的面積比同樣重要。
因此，為 SV 型（大環形區域）提供了帶預開口“A”和不帶預開口“B”的型號。 A3 ; with pA 已連接）。
型號“A”（帶預開口）
該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯將向右移動。這樣一來，滾珠 和提升座閥將先后被推出閥座。
注意事項：
型號“A”：
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。‐
避免由于執行機構側壓力容積的衰減降壓而導致的換向沖擊。‐
型號“B”：
閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。
德國力士樂REXROTH先導式單向閥訂貨號和型號：
R900483369 SV10PA1-4X/
R900483368 SV10GA1-4X
R900459915 SV10PA3-42
R900403672 SV10PB2-4X
R900500216 SV20GA2-4X
R900587557 SV20PA1-4X
R900500094 SV20PA1-45/V
R900501802 SV20PB2-45
R900599535 SV20PA2-4X
R900500094 SV20PA1-4X/V
R900501151 SV30GA2-4X/
R900599456 SV30PA2-4X/
R900599890 SV30PA3-4X/
R900455015 SV10GA2-4X

力士樂限壓閥，直接控制DBD系列
規格 6 … 30
組件系列 1X
大工作壓力 630 bar
大流量 350 l/min
用作擰入式插裝閥（插件）
用于螺紋連接
用于底板安裝
壓力調節的調整類型，可選：
-六角套筒和保護帽
-旋鈕
-手輪
-可鎖定旋鈕
防腐蝕設計
DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。
這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。
為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。
注意：
調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在卸載后會保持松動（可移動）狀態。
壓力等級“25”：盡管調整類型處于卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止?fàn)顟B(tài)。
在經過壓力調節/提升后，可將調節元件再次擰入。
德國力士樂REXROTH溢流閥訂貨型號：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315

力士樂REXROTH安全閥
R900769369 DBDS6K1X/100E
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
帶保護帽的六角形
六角形
錐形閥座設計中的連續壓力閥
直接操作
S6
產品特性 連接圖像
擰入孔DBD NG6
產品系列 DBD.6-30
壓力[bar] 100.
體積流量[l/min] 52.
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS10K1X/100
R900424147 DBDS10K18/100
減壓閥，直接控制
旋入式閥門
工作壓力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
擰入孔M35x1,5
產品特性
連接圖像
擰入孔DBD NG10
產品系列的分類
減壓閥，直接控制
產品系列類型
DBD..k
連接數 2.
壓力[bar] 630
體積流量[l/min] 120
正常位置 關閉，無電
閥錐閥 插入式設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M35x1,5
額定流量【l/min】 120
調整選項 帶六角和保護帽的插座
連接 G 1/2
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg] 0.52

力士樂REXROTH限壓閥DBDS6P1X/400
R900423731 DBDS6P1X/400
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直接操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 板組件NG6
壓力[bar] 400
體積流量[l/min] 50
活塞符號 P→T
連接類型 板式結構
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.621


力士樂REXROTH溢流閥DBDS6K1X/315
R900423725 DBDS6K18/315
減壓閥，直接控制
旋入式閥門
工作壓力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
擰入孔M28x1,5
產品特性
產品系列的分類
減壓閥，直接控制
連接類型 擰入孔DBD NG6
產品系列類型 DBD..K
壓力[bar] 400
連接數 2.
體積流量[l/min] 50
正常位置 關閉，無電
閥錐閥 座椅設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M28x1,5
額定流量【l/min】 50
調整選項 帶六角和保護帽的插座
連接 G 1/4
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
產品類型 DBD..K
重量[kg] 0.386901

力士樂REXROTH溢流閥DBDS6K1X/100E
R900769369 DBDS6K1C/100E
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 擰入孔DBD NG6
壓力[bar] 100
體積流量[l/min] 52
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封件 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS6G1X/200
溢流閥R900423719 DBDS6G1X/200
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 管螺紋G1/4 ISO 228-1
壓力[bar] 200
體積流量[l/min] 50
活塞符號 P→T
連接類型 螺紋連接
標稱尺寸 6
操作類型 具有機械操作
連接數 2
開關位置數量 2
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561

力士樂REXROTH溢流閥DBDS6P1X/100
R900423728 DBDS6P1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.601

力士樂REXROTH溢流閥 DBDS6G1X/400
R900423721 DBDS6G1X/400
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 400
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581


力士樂REXROTH溢流閥 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 50
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M28x1,5
額定流量 [l/min] 50
調整選項 襯套帶六角和保護帽
油口 G 1/4
密封材料 FKM
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701

力士樂REXROTH溢流閥 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg]0.55

力士樂液控單向閥SV20PA1-45/V
