泡沫落球回彈性能試驗儀  制造標準：

(GB/T6670-2008 ISO8307 ASTM D3574 ISO8307)軟質泡沫聚合材料落球法回彈性能的測定

泡沫落球回彈性能試驗儀  裝箱單

1.主機一臺

2.控制箱一臺

3.電源線一根

4.鋼球釋放裝置一把

5.鋼球1個

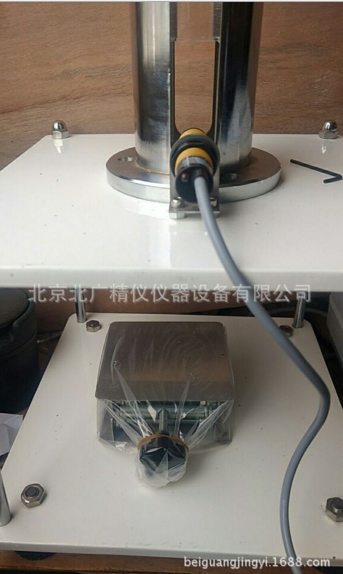

6.光電傳感器一個

8.說明書一份

技術參數：

　1、鋼球回落高度：        460mm（國標）

                           500mm（美標）

　2、鋼球直徑：       ￠16mm

　3、落球回彈率精度： <1%

　4、被測試樣尺寸：    長*寬*高=100 mm?100 mm?100（50）mm

 5、自動計算平均回彈高度

 6、自動計算平均回彈率

Technical parameters:

1. Steel ball drop height: 460mm (national standard)

500mm (American standard)

2. Steel ball diameter: ? 16mm

3. Precision of ball rebound rate:<1%

4. Test sample size: length * width * height=100 mm x 100 mm x 100 (50) mm

5. Automatic calculation of average rebound height

6. Automatically calculate average rebound rate

適用范圍及功能：

適用于測定軟質聚氨酯泡沫塑料的落球式回彈性能。落球回彈是通過給定直徑和質量的鋼球在規定高度上自由落在泡沫塑料試樣上，計算鋼球回彈的最大高度與鋼球落下高度比值的百分率既回彈率，以回彈率表示泡沫塑料的回彈性能。滿足08標準A法和B法試驗方法。主要是測試塑料泡沫材料及海綿材料的回彈性能。 落球回彈測量精度高采用微處理器進行控制，中文顯示，并可打印試驗數據。

實驗步驟

將調節后的試樣水平置于回彈儀的測試位置上，通過調節使鋼球底部從固定位置到泡沫塑料表面的落下高度為460mm。在釋放裝置上固定鋼球，然后使鋼球自由落下。對每一個試樣做三次回彈，取三次回彈中的最大值。每次回彈鋼球應落在試樣表面的同一位置上，并且兩次回彈的時間間隔應控制在20s之內。如果鋼球在回彈過程中碰到或彈出測量裝置，所得數據無效，需重新補做。

產品特點:

1、既可做國標460試樣，又可做美標500試樣。（同類產品只能做國標460試樣）

2、液晶屏中文顯示，按鍵操作，增加使用壽命的同時，易于理解，技術人員可快速掌握操作方法。

 3、帶打印功能。

Product features:

1. It can be used for both national standard 460 samples and American standard 500 samples. (Similar products can only be tested with national standard 460 samples)

2. LCD screen Chinese display, button operation, increases service life while being easy to understand, and technicians can quickly grasp the operation methods.

3. With printing function.

海綿泡沫塑料落球回彈測試儀通過標準規定直徑和質量的鋼球在規定高度上自由落在海綿泡沫塑料試樣上，自動計算鋼球回彈的最大高度與鋼球落下高度比值的百分率（既回彈率），以回彈率表示泡沫塑料的回彈性能。

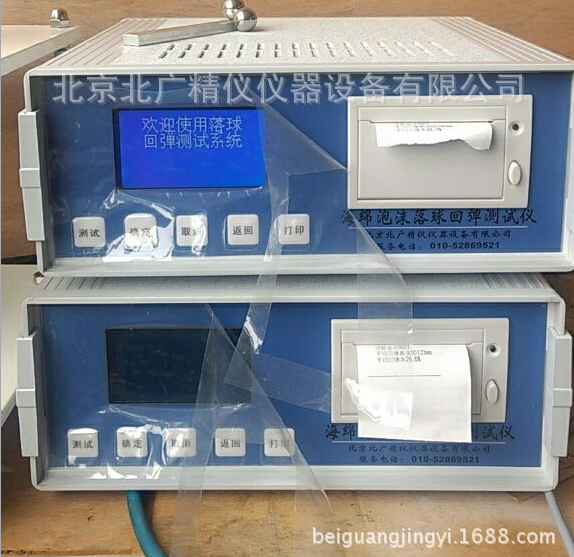

海綿泡沫塑料落球回彈測試儀采用微處理器進行控制，液晶屏顯示中文操作，具有使用操作方便，性能可靠，測量精度高等特點，并可打印試驗數據。

測試范圍：

1.1規定了測定軟質泡沫聚合材料回彈性能的兩種方法。

1.2適用于軟質泡沫聚合材料落球回彈率性能的測定。

試驗報告應包含以下內容：

a）本國家標準編號；

b）樣品描述，包括是開孔材料還是閉孔材料；

c）狀態調節和試驗中的溫度及濕度；

d）是否采用電子測量；

e）回彈率測量采用的方法；

f）每個試樣的3個結果；

g）材料下線時間；

h）試驗時間。

下列術語和定義適用于本標準。

2.1開孔軟質泡沫材料：封閉的泡孔體積小于25%的軟質泡沫材料。

2.2閉孔軟質泡沫塑料：封閉的泡孔體積大于25%的軟質泡沫材料。

原理：具有一定質量和直徑的鋼球，從固定高度下落到試樣表面，測量鋼球彈起的高度，計算鋼球彈起高度與下落高度比值的百分率。

方法A，測試儀器和主要參數：

海綿落球回彈性能測試儀，包括一根內徑30mm～60mm的透明管子，一個直徑16mm?0.5mm的鋼球，質量為16.8g?1.5g，由磁鐵或其他裝置釋放。下落過程中沒有旋轉，一直處于中心位置。下落高度為500mm?0.5mm。球頂部距離試樣表面應為516mm。因此，零回彈得原點為試樣表面上方鋼球的直徑距離。

如果管子不垂直可能會引起測量誤差，鋼球在下落或回彈過程中接觸管子內壁，測量結果無效。用水平儀或類似裝置校準硬基準面以保證水平，并將透明管及架垂直安放。

測試試樣（聚氨酯材料）：

1.試樣應有上下平行且平整的表面。

2.試樣面積100mm?100mm，高度應滿足50m。如果試樣的厚度小于50mm，應疊加到50mm，但不能使用黏合劑。對于模型產品，應去掉上表皮。

注：對于軟質材料如果結果誤差很大，可以用更厚一點的試樣而不必受到50mm厚度的限制。對于超低密度材料由于樣品本身原因可能造成測試結果有問題，對于多層片狀樣品，容易發生層間的滑動，最好選用大一點面積的試樣可以得到克服。

試樣數量：每組測試3個試樣。3個試樣可以在同一個樣塊里取也可以在同一批次不同的樣塊里取樣。

試驗步驟及結果表示：

1.預壓狀態調節：開孔軟質泡沫材料在試驗前應先進行預壓狀態調節。方法是在0.4mm/s～6mm/s速度下，將試樣壓縮到原始厚度的75%～80%，預壓2次來對試樣進行預應力狀態調節，然后允許試樣有一個10min?5min的恢復期。

注：預應力狀態調節不適用于3.2中提到的閉孔軟質泡沫材料。

試驗方法A：

1.按照第8章中規定的條件，狀態調節后立即開始試驗。

2.將試樣放在基準面，調節管子的高度，使零回彈為試樣表面上方16mm?0.5mm處。固定管子以確定管子和試樣間有輕接觸，不引起任何可視的壓力。

3.將鋼球放在釋放裝置上，然后釋放鋼球，記錄回彈最大高度整數值。球下落過程中或回彈過程中，如果碰到管子內壁，試驗結果無效。發生這種情況，主要是由于管子不垂直或試樣表面不均勻。為了減小視覺誤差，試驗員的視線應與管子上的回彈讀數刻度線成水平直線。為了證明視覺水平的準確性，試測是必要的。

4.三個試樣分別要在1min內至少得到3個有效的回彈值。

5.結果表示每個試樣測得3個結果。如果有一個值超過中值的20%（五分之一），再多試驗兩次，確定5個值中的中值。從3個樣品的中值中，再取中值為樣品的回彈率。

自動測量裝置顯示的結果有效位數取整數。

試驗方法B

1.按照第8章中規定的條件，狀態調節后立即開始試驗。

2.將試樣水平置于回彈儀位置上，通過調節使鋼球底部從固定位置到試樣表面的落下高度為460mm。

3.將鋼球放在釋放裝置上，然后釋放鋼球，記錄回彈最大高度整數值。球下落過程中或回彈過程中，如果碰到管子內壁，試驗結果無效。發生這種情況，主要是由于管子不垂直或試樣表面不均勻。為了減小視覺誤差，試驗員的視線應與管子上的回彈讀數刻度線成水平直線。為了證明視覺水平的準確性，試測是必要的。

4.三個試樣分別要在1min內至少得到3個有效的回彈值。

5.結果表示每個試樣測得3個結果，從3個結果中取最大值。再計算3個最大值的平均值作為樣品的回彈率。

產品售后服務承諾表述如下：

1.我方對于提供的產品免費保修三年。保修期滿后，我方將繼續跟蹤服務，客戶享受終生維修，負責及時提供必要的售后服務、技術咨詢。

2.保修期內人為損壞的零部件按采購（加工）價格收費更換。

3.提供對故障2小時內響應,24小時內的現場服務。

4.提供實時的遠程診斷和維護服務。

5.保修期內提供免費的產品軟件升級、故障排除、性能調優、技術咨詢等售后技術支持服務情況

6. 視頻指導培訓操作人員，使參訓人員能正常操作儀器、初步會判斷故障、簡單維護保養。

7.提供適用、詳細、全面的中文產品說明書和維修手冊。

8.軟件升級：終生免費提供新版本控制軟件。

9.技術支持：對于所需儀器的用戶，根據用戶的要求提供專業的技術方案。除了常規的儀器服務外，我公司技術部還可為用戶提供各種非常規設備的技術支持。
