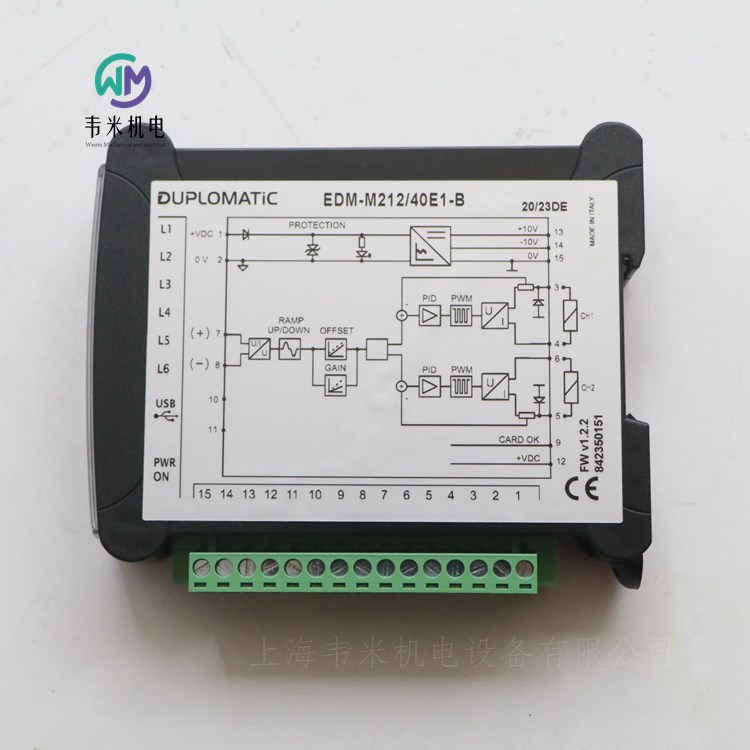

DUPLOMATIC放大板EDM-M212/40E1-B，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC數字放大器用于開環比例閥EDM-M*系列
EDM-M1 單電磁鐵
EDM-M2 雙電磁鐵
EDM-M3 兩個單電磁鐵獨立通道
導軌式安裝形式: DIN EN 50022
EDM-M*型卡是一種用于開環比例閥控制的數字放大器。其設計符合導軌式安裝形式：DIN?EN 50022。
該單元提供和參考輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。該單元可提供三種主要形式，可控制單電磁鐵閥(M1)，雙電磁鐵閥(M2) 和兩個獨立通道控制兩個單電磁鐵閥(M3)。每個形式均可根據相應的閥，優化定制各種不同的 大電流規格和開關頻率(PWM)。
參數調節可通過前面板上的按鍵和顯示完成，或者通過RS232 或USB轉換器(EDMPC/20 軟件)，連接筆記本電腦實現。
電源電壓  10 - 30 V DC含波動值
所需功率  小20W - 大40W
輸出電流  小800mA - 大2600mA
電源電氣保護 過載超過33V 極性反轉
輸出電氣保護 短路
模擬量電氣保護 至30V DC 由于不正確的電源連接
可用參考輸入信號
0 - 10V 輸入阻抗 10-100 k?
?10V 輸入阻抗10-100 k?
4-20 mA 輸入阻抗  大500 ?
額外輸出口 ?10V DC至電源 50 50 mA至外部電位計
電磁兼容性 (EMC) 根據2004/108/CE 標準
外殼材料 熱塑性塑料聚酰胺
外殼尺寸  120 x 93 x 23mm
插頭 插入式接線端子帶緊固螺栓： 15針
工作溫度范圍 -20 / 70?C
質量  0,15kg

意大利迪普馬DUPLOMATIC放大板EDM-M*
功能說明
電源
放大板所需要的供電電源為10到30 V DC 之間(端子1和2)。
注意： 放大板的電源電壓值必須高于所控制電磁鐵的額定工作電壓。
電源電壓必須經過整流和濾波，并且 大允許波動在上述電壓范圍內。
卡所需要的功率由電源電壓值和供電電流 大值決定(取決于卡的型號)。 通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 卡的 大電流= 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的 大電流=1600 mA并且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
放大板具有防止超壓和極性反轉的功能。
輸出端有短路保護。
參考輸入信號
放大板可接受來自于外部發生器(PLC，CNC)，或者由卡本身供電的外部電位計，提供的電壓參考輸入信號0 - 10 V和? 10 V，以及電流參考輸入信號4 - 20 mA。相應的參考輸入值取決于卡的型號。
信號
供電指示(電源)
兩個紅色的顯示表示卡的電源：
亮 - 電源正常 不亮 - 無電源
閃爍 - 其他
放大板狀態輸出
放大板的狀態可通過位于針腳9 (參考零電源，針腳15)的“卡狀態輸出”進行檢測，帶220 K?負載阻抗， 大電流100 mA。若卡正常工作，此針腳處的電壓和電源相同；如果卡出現故障，輸出電壓為零。
故障包括：
低電壓 (低于10V)
短路
未連接線圈 如果針腳9的輸出過低，控制邏輯會禁止電源輸出供給電磁鐵。如果故障解除，放大板將會自動重啟。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。

參數觀測
放大板切換到參數觀測模式時，顯示的一個變化參數值為通道1的參考
輸入信號。
通過按鍵( )和(-)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。
通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 通道1參考輸入信號:0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C1:根據輸入信號，通道1所需要的電流，單位安培，范圍從0到3.0 A。
E1:通道1實際提供的電流，單位安培，范圍從0到3.0 A。
U2:通道2參考輸入信號：0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C2:根據輸入信號，通道1所需要的電流，單位安培，范圍從0 到3.0 A。
E2:通道2實際提供的電流，單位安培，范圍從0到3.0 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。

參數編輯
按住鍵(-)1,5秒鐘以上，可從參數觀測模式切換到參數編輯模式，反之亦然。
在參數編輯模式中，和前述模式一樣，可通過短暫按下鍵( )和(-)，切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。 通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。 按住鍵(E)1,5秒鐘以上，參數名大約閃爍一秒鐘：通過按鍵( )和(-) ， 可修改參數值。每當這些按鍵中的一個被按下，相應值增大或者減小一個單位；按住按鍵不放，值可持續增大。
一旦編輯獲得所需要的值，通過按下按鍵(E)退出。此時，值存儲在EEPROM中，按鍵( )和(-)恢復其參數選擇功能。 一旦參數化循環完成，按住按鍵( )2秒以上，直至顯示開始閃爍， 所有參數都將被存儲到EEPROM中，并且重新回到參數觀測模式。

可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值 10 V (或者20 mA)時，供給通道1電磁鐵的 大電流。此參數用于限定閥控制的液壓尺寸 大值。
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)的限制時，通道1電磁鐵的偏置電流。此參數用于清除閥的不靈敏區域(死 區)。
范圍 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道1供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從0到100%變化時，通道1的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從100%到0變化時，通道1的電流減小時間。
默認值 = 99%
范圍 = 00 - 99%
G2: “I Max” - 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值時，供給通道2電磁鐵的 大電流。
o2: “I Min” - 電流， 以毫安表示。
此參數設定了通道2電磁鐵的偏置電流。
范圍 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道2供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡時間，以斜坡時間r2的%進行表示。該參數設定了輸入信號從0到100%變化時，通道2的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d2: “Ramp Dn” 下降斜坡時間，以斜坡時間r2的%來進行表示。該參數設定了輸入信號從100%到0變化時，通道2的電流減小時
間。
默認值 = 99%
范圍 = 00 - 99%
Fr: “PWM Freq” - PWM，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提 高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 400Hz
U1 和 U2: 此參數表示設的量程范圍。
通過此參數(僅可通過軟件進行修改)，即使設低于10V，仍可保持同樣的分辨率。
例如：卡EDM-M121，帶10V指令且參數標準設定，輸出電流范圍1200 mA。如果“U” 的設定值為500，輸出電流范圍為600
mA。
如果卡被設定用于單電磁鐵閥，只有通道1 的參數可以觀測到。

安裝
此卡為導軌式安裝設計，符合DIN EN?50022形式。接線通過端子板完成，位于電子控制單元的底部。推薦截面積0.75 mm2，長度至20 m的電纜和截面積1.00 mm2 ，長度至40m的電纜，用于電源和電磁鐵連接。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B

意大利迪普馬DUPLOMATIC放大板EDM-M*
功能說明
電源
放大板所需要的供電電源為10到30 V DC 之間(端子1和2)。
注意： 放大板的電源電壓值必須高于所控制電磁鐵的額定工作電壓。
電源電壓必須經過整流和濾波，并且 大允許波動在上述電壓范圍內。
卡所需要的功率由電源電壓值和供電電流 大值決定(取決于卡的型號)。 通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 卡的 大電流= 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的 大電流=1600 mA并且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
放大板具有防止超壓和極性反轉的功能。
輸出端有短路保護。
參考輸入信號
放大板可接受來自于外部發生器(PLC，CNC)，或者由卡本身供電的外部電位計，提供的電壓參考輸入信號0 - 10 V和? 10 V，以及電流參考輸入信號4 - 20 mA。相應的參考輸入值取決于卡的型號。
信號
供電指示(電源)
兩個紅色的顯示表示卡的電源：
亮 - 電源正常 不亮 - 無電源
閃爍 - 其他
放大板狀態輸出
放大板的狀態可通過位于針腳9 (參考零電源，針腳15)的“卡狀態輸出”進行檢測，帶220 K?負載阻抗， 大電流100 mA。若卡正常工作，此針腳處的電壓和電源相同；如果卡出現故障，輸出電壓為零。
故障包括：
低電壓 (低于10V)
短路
未連接線圈 如果針腳9的輸出過低，控制邏輯會禁止電源輸出供給電磁鐵。如果故障解除，放大板將會自動重啟。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。

參數觀測
放大板切換到參數觀測模式時，顯示的一個變化參數值為通道1的參考
輸入信號。
通過按鍵( )和(-)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。
通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 通道1參考輸入信號:0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C1:根據輸入信號，通道1所需要的電流，單位安培，范圍從0到3.0 A。
E1:通道1實際提供的電流，單位安培，范圍從0到3.0 A。
U2:通道2參考輸入信號：0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C2:根據輸入信號，通道1所需要的電流，單位安培，范圍從0 到3.0 A。
E2:通道2實際提供的電流，單位安培，范圍從0到3.0 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。

參數編輯
按住鍵(-)1,5秒鐘以上，可從參數觀測模式切換到參數編輯模式，反之亦然。
在參數編輯模式中，和前述模式一樣，可通過短暫按下鍵( )和(-)，切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。 通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。 按住鍵(E)1,5秒鐘以上，參數名大約閃爍一秒鐘：通過按鍵( )和(-) ， 可修改參數值。每當這些按鍵中的一個被按下，相應值增大或者減小一個單位；按住按鍵不放，值可持續增大。
一旦編輯獲得所需要的值，通過按下按鍵(E)退出。此時，值存儲在EEPROM中，按鍵( )和(-)恢復其參數選擇功能。 一旦參數化循環完成，按住按鍵( )2秒以上，直至顯示開始閃爍， 所有參數都將被存儲到EEPROM中，并且重新回到參數觀測模式。

可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值 10 V (或者20 mA)時，供給通道1電磁鐵的 大電流。此參數用于限定閥控制的液壓尺寸 大值。
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)的限制時，通道1電磁鐵的偏置電流。此參數用于清除閥的不靈敏區域(死 區)。
范圍 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道1供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從0到100%變化時，通道1的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從100%到0變化時，通道1的電流減小時間。
默認值 = 99%
范圍 = 00 - 99%
G2: “I Max” - 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值時，供給通道2電磁鐵的 大電流。
o2: “I Min” - 電流， 以毫安表示。
此參數設定了通道2電磁鐵的偏置電流。
范圍 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道2供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡時間，以斜坡時間r2的%進行表示。該參數設定了輸入信號從0到100%變化時，通道2的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d2: “Ramp Dn” 下降斜坡時間，以斜坡時間r2的%來進行表示。該參數設定了輸入信號從100%到0變化時，通道2的電流減小時
間。
默認值 = 99%
范圍 = 00 - 99%
Fr: “PWM Freq” - PWM，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提 高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 400Hz
U1 和 U2: 此參數表示設的量程范圍。
通過此參數(僅可通過軟件進行修改)，即使設低于10V，仍可保持同樣的分辨率。
例如：卡EDM-M121，帶10V指令且參數標準設定，輸出電流范圍1200 mA。如果“U” 的設定值為500，輸出電流范圍為600
mA。
如果卡被設定用于單電磁鐵閥，只有通道1 的參數可以觀測到。

安裝
此卡為導軌式安裝設計，符合DIN EN?50022形式。接線通過端子板完成，位于電子控制單元的底部。推薦截面積0.75 mm2，長度至20 m的電纜和截面積1.00 mm2 ，長度至40m的電纜，用于電源和電磁鐵連接。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B

意大利迪普馬DUPLOMATIC電子控制單元
用于開環單電磁鐵比例閥放大板
UEIK-1*系列
技術參數
電源  22 - 30VDC
電源電氣保護   過載  極性反轉
參考輸入信號：
電壓  0 / 10 V
電流  4 - 20mA
參考輸入信號阻抗
電壓  10k?
電流  250?
卡尺寸  歐板式 100x160x35
插頭接口  DIN 41612-D 32 外螺紋
工作溫度范圍  0 - 50℃
重量  0.2kg
UEIK-1* 型卡為歐板式電子控制單元，用于開環單電磁鐵比例閥。該單元提供和參考輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。 前面板帶LED燈，可顯示卡的功能和電位計，從而優化控制。
功能說明
電源
卡所需要的供電電源為22到30 V DC (針腳2a/2c - 4a/4c)之間， 所需功率為：20W (UEIK-11) - 29W (UEIK-12)。
電源電壓必須經過整流和濾波，并且大允許波動在上述電壓范圍內。
電氣保護
卡具有防止超壓和極性反轉的功能。
一根已安裝的2A快速熔斷保險絲，用于電源電路保護。
參考輸入信號
此卡可接受電壓參考輸入信號(0到 10V)或者電流參考輸入信號(4-20 mA)。
注意：如果信號由電位計發射，請驗證其負荷至少為200 Ω。
信號和調節
電源 POWER ON
黃色LED燈指示卡的電源狀態：
亮 - 電源正常
滅 - 無電源，電源故障或者保險絲熔斷
使能 ENABLE
卡正常工作需要在針腳24c處施加一個22到30 V DC的使能信號。
卡的使能狀態，既可以通過前面板的LED燈觀測，也可以由用戶在針腳6a和6c處測量。
綠色LED燈指示：
亮 - 卡開啟
滅 - 卡關閉或者故障
增益 GAIN (增益系數調節)
增益電位計“GAIN”，可以調節設定的參考信號值和供給電磁鐵的大電流兩者之間的關系，從而用于限定閥控制的液壓尺寸大值。
卡的大電流限定為1,0A (UEIK-11) - 1,2A (UEIK-12)。見6節的默認值。
順時針旋轉增大電流。
偏置 OFFSET(偏置電流調節)
偏置電位計 “OFFSET”，可以調節閥的偏置電流。此參數用于清除閥的不靈敏區域(死區)。
調節范圍從0到0,5A (UEIK-11) - 從0到0,65A (UEIK-12)。
當參考輸入信號超過 150 mV (或者4,25 mA)的閾值時，偏置電流被激活。
低于此閾值時，偏置不被激活，只有當極化電流等于25 mA時會出現。
注意：偏置電流設定值的變化會引起增益系數值的相應變化。
順時針旋轉增大電流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN (斜坡調節)
上升斜坡電位計“RAMP UP”和下降斜坡電位計“RAMP DOWN” ，可以調節相應參考輸入信號階躍上升或者下降變化時，達到所需供給電流的時間，范圍從0,03到7秒。
通過這個方法，可以控制閥的響應時間，從而調節閥以滿足液壓回路和機器循環的要求。
可以通過在針腳16a處施加一個22到30 V DC的隔斷指令，以禁止斜坡。在這種情況下，剩余的斜坡時間為10 ms。
順時針旋轉增大斜坡時間。
信號測量
電流 CURRENT (電磁鐵電流測量點)
可以通過電壓讀取供給電磁鐵的電流。
讀取轉換：
1V DC = 1A (UEIK-11)
0,82V DC = 1A (UEIK-12).
參考信號 REFERENCE (參考輸入信號測量點)
可以通過電壓讀取發送給卡的參考輸入信號。
直接讀取，但參考電壓和電流之間符號相反，其轉換為：
4 mA = 0 V 20 mA = - 10V。
安裝
卡可安裝在支架或者卡架中，其接口形式為DIN 41612 - 規格D - 32針。
對于電源和電磁鐵連接，根據長度，推薦使用截面積為1到2,5 mm2之間的導線。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
通常，閥和電子單元的接線必須盡量遠離干擾源(例如動力電纜，電機，交換器和電氣開關)。
在有電磁干擾的環境下，必須對接線做全面保護。
默認狀態
電子單元供貨時出廠設定。
標準設定如下：
“GAIN” 增益調節：參考輸入信號為 10V (或者20 mA)時，相應電
磁鐵輸入電流為0,7 A。
–“OFFSET” 偏置調節：零
–“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡調節：小值
– SW1在位置V
– SW2在位置S
– SW3在位置AA
– 開關頻率(PWM) =
200Hz (UEIK-11)
100Hz (UEIK-12)。
調試和控制設定
如果需要，可按如下說明修改設置：
a) 偏置電流調節
– 設定增益電位計“GAIN”至小值。
– 輸入大參考輸入信號值 ( 10V或者20 mA)。
– 設置偏置電位計“OFFSET”， 從而使閥定位在開始工作區域。
b) 增益系數調節
– 輸入大參考輸入信號值 ( 10V或者20 mA)
– 設置增益電位計“GAIN”，從而使控制的液壓參數達到所需的大值。
c) 斜坡調節
– 調節上升斜坡電位計“RAMP UP” 和下降斜坡電位計“RAMP DOWN”，從而使閥在參考輸入信號變化時，逐步開啟。
卡的電路設置
每次開關設置修改操作必須在卡斷開電源時進行。每個模塊中的各獨立開關必須設定至同一位置。
電壓或者電流參考輸入信號選擇
(SW 1 模塊由三個獨立開關組成)
– 電壓參考輸入信號選擇V
– 電流參考輸入信號選擇I
單端參考輸入信號或者差動參考輸入信號選擇
(SW?2 模塊包括一個獨立開關)
– 單端參考輸入信號選擇S。 當產生參考輸入信號的外部電位計由卡本身進行供電時，強制使用這種狀態。
– 差動參考輸入信號選擇D。當參考輸入信號來自于PLC或者CNC的模擬輸出時，優先選擇這種狀態。
注意：SW 3模塊，由兩個獨立開關組成，在標準默認狀態下，必須總是設定為AA狀態。
開關頻率調節
可以通過調整器PT7 (見10節)，修改開關頻率(PWM)。
設定范圍從80到370 Hz。
適當?shù)拈_(kāi)關頻率調節可以減小閥的滯環值。
順時針旋轉增大頻率。
意大利迪普馬DUPLOMATIC比例閥放大板
UEIK-11/51-24
UEIK-12/51-24



意大利DUPLOMATIC迪普馬DSC3液控方向控制閥
板式安裝
ISO 4401-03
DSC3閥為液控方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合ISO 4401(CETOP RP121H)標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
 大工作壓力：
油口- P A B-350bar
油口-T-25bar
先導壓力：
- min 15bar
- max 210bar
公稱流量75  l/min
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的 高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量：
單控制閥 1.3kg
雙控制閥 1.7kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液控方向閥訂貨型號：
DSC3-SA1/11V


意大利迪普馬DUPLOMATIC手動方向控制閥DSH
板式安裝
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*為手動方向控制閥，提供三通或四通設計，并且具有
各種可互換的閥芯。 — 閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
可提供2位和3位設計，帶彈簧對中或者機械回位。
相對于標準位置，根據安裝要求，DSH3型閥的手柄可做180?旋轉。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
 大工作壓力:
- P - A - B 口
DSH3  350bar
DSH5  320bar
- T 口
DSH3  210bar
DSH5  160bar
公稱流量
DSH3  75l/min
DSH5  150l/min
環境溫度范圍
DSH3  DSH5  -20 / 50℃
油液溫度范圍
DSH3  DSH5 -20 / 80℃
油液粘度范圍
DSH3  DSH5  10 - 400cSt
油液允許的污染等級  根據ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量
DSH3  2.1kg
DSH5  4.2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 機械定位的閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC手動方向控制閥
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N


意大利迪普馬DUPLOMATIC直動式三通減壓閥MZD
固定或可變調節
疊加式
ISO 4401-03
 高工作壓力 350 bar
MZD疊加式閥是一種直動式三通減壓閥。通常閥不工作時，處于開啟狀態，油液可從管路 P1到管路P自由流動。該閥閥芯一端承受管路P的壓力，另一端承受調節彈簧作用力。當管路P的壓力超過彈簧的設定壓力時，閥關閉，直到管路P的壓力減小到設定值為止。
閥的結構使其具有良好的調整靈敏度，且閥的泄漏量小。泄油口在閥的內部與管路T相連。
三通式設計允許來自液壓執行器的油液反向流動至T口排出，從而保護二次回路避免產生壓力沖擊。
該閥為疊加式安裝，其安裝面尺寸符合ISO 4401標準，能快速安裝在符合ISO 4401-03標準的電磁閥下，無需油管連接。
通常供貨時帶可調節的沉頭內六角調整螺釘，也可根據要求選配 SICBLOC調整旋鈕。
固定調節型閥的壓力設置值可為20，25 或 30bar。
結構
MZD*： P管路減壓，T口泄油。
MZD*/A和MZD*/RA：連接執行機構的A管路減壓，B管路為 大壓力，T口泄油。
MZD*/B和MZD*/RB：連接執行機構的B管路減壓，A管路為 大壓力，T口泄油。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
 大工作壓力  350bar
T口的 大壓力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
環境溫度范圍  -20 / 50℃
油液溫度范圍  -20 / 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
質量  1.4kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC三通減壓閥訂貨型號：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

意大利迪普馬DUPLOMATIC先導式減壓閥Z4M系列
疊加式
ISO 4401-05
 高工作壓力 320 bar
 Z4M疊加式閥是一種先導式減壓閥，其安裝面尺寸符合
ISO 4401（CETOP PR 121H）標準。
該閥可用于減小二次回路壓力，能夠保證控制壓力的穩定性，甚至改變通過閥的流量。
該閥能快速安裝在符合ISO 4401-05 （CETOP 05）標準的換向閥下，無需油管連接。
通常供貨時帶沉頭內六角調整螺釘，鎖緊螺母以及 大調整限位裝置。
該閥可提供4種不同的壓力調整范圍， 高壓力320 bar。
液壓功能
Z4M*-I： P管路減壓，T口泄油。
Z4M*-A：A管路減壓，B管路為全壓。
Z4M*-B：B管路減壓，A管路為全壓。
參數
 大工作壓力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80℃
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
推薦油液粘度 25cSt
質量 2.7kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC先導式減壓閥訂貨型號：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50


意大利迪普馬DUPLOMATIC平衡閥ZC2
板式安裝
ISO 4401-03 (CETOP 03)
工作壓力 350 bar
流量 25 l/min
ZC2型平衡閥類似于減壓閥，除了減小P口到工作油口A的壓力外，當下游液壓回路（工作油口A）的壓力值超過設定值時，允許油液從A口流向T口（其主要用于使液壓回路平衡或負載平衡)。
該閥的安裝面尺寸符合ISO 4401(CETOP RP121H)標準，B口不使用。
技術參數（在油溫50?C，油液粘度 36 cSt條件下測得）
工作原理 350bar
流量 25l/min
環境溫度范圍 -20/ 50℃
油液溫度范圍 -20/ 80℃
油液粘度范圍 10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度 25cSt
重量 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
安裝
在不影響正確操作的情況下，ZC2型閥可安裝在任何位置上。閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC平衡閥訂貨型號：
ZC2-P4/51


意大利迪普馬DUPLOMATIC節流閥ERS4M
疊加式
CETOP 05
p max 320 bar
工作原理
-該閥是一種不帶補償?shù)牧髁靠刂崎y。該閥內置單向閥，允許流體反向自由流動。該閥為疊加式，其安裝尺寸符合CETOP和ISO標準。
-無需油管，通過螺栓或螺釘，即可將該閥快速與其它CETOP 05閥裝配組合成疊加閥組。
 -通常供貨時，帶SICBLOC旋鈕。該旋鈕帶有刻度指示并可自鎖。操作時按下同時旋轉
液壓功能：
-功能“SA”： 用于需要控制由執行機構流入管路A的流量的情況。
-功能“SB”： 用于需要控制由執行機構流入管路B的流量的情況。
-功能“D”: 分別控制執行機構兩腔的排出油量。
-功能“RD”: 分別控制執行機構兩腔的輸入流量。
-該閥各種型號均內置有單向閥，允許反向自由流動。(開啟壓力0.5 bar).
技術參數 (在油溫50℃，油液粘度36cST條件下測得)
大工作壓力  320bar
單向閥開啟壓力  0.5bar
控制管路的大流量  80l/min
自由管路的大流量  100l/min
環境溫度范圍 –20 ~ 50℃
油液溫度范圍 –20 ~ 70℃
油液粘度范圍 2,8 ~ 380cSt
推薦過濾精度 ≤ 25?m
推薦油液粘度 25cSt
重量 3.1kg
液壓油
通常應使用防泡沫劑和抗氧化劑的礦物油。
意大利迪普馬DUPLOMATIC節流閥訂貨型號：
ERS4M-SB/40

DUPLOMATIC放大板EDM-M212/40E1-B
