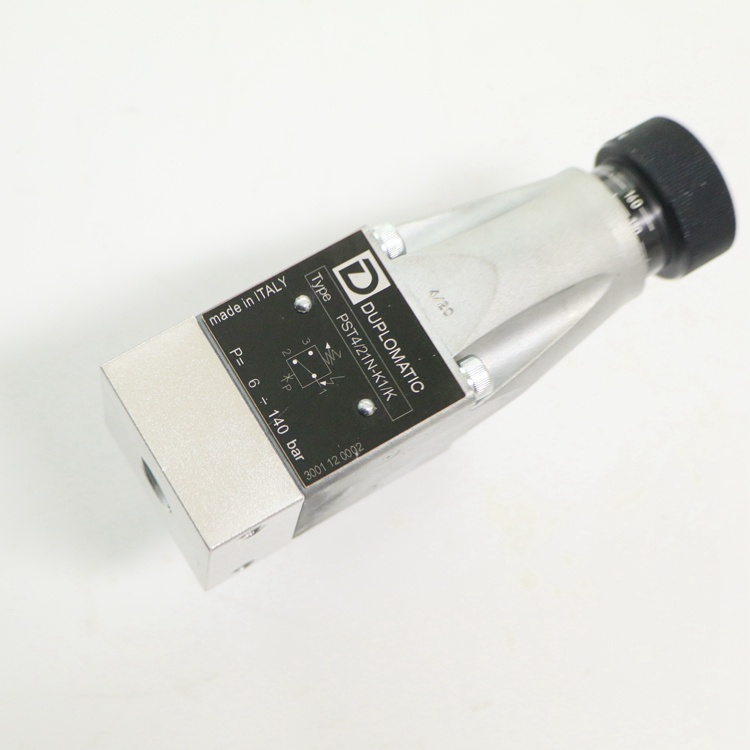

DUPLOMATIC壓力開關PST4/21N-K1/K，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC柱塞式壓力繼電器PS系列
高工作壓力 650 bar
大壓力調節范圍 35 - 140 - 350 - 630 bar
PS* 柱塞型壓力繼電器是一種電液式壓力開關。當工作壓力達到設定值時，其內部的電氣觸點閉合。
管路壓力作用于柱塞，而柱塞的另一端直接承受來自于彈簧的負載。彈簧力可由調整旋鈕進行調整設定。 當管路壓力達到設定值時，柱塞運動并使微動開關閉合。
該壓力繼電器可提供4種壓力調節范圍， 高調節壓力從35 bar到 630 bar。安裝方式有板式安裝或1/4” BSP 螺紋口連接。
標準訂貨包含調節旋鈕和壓力刻度。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響其正常工作的條件下，該壓力繼電器可按任意方向安裝。確保在使用時液壓回路中沒有空氣。
PSP板式安裝型壓力繼電器可用螺栓緊固在安裝平面上，要求該安裝平面的平面度和粗糙度不低于圖中所標注的等級。若未達到其 小值，繼電器與安裝面間容易產生泄漏。
疊加式安裝底板
PSP型壓力繼電器可疊加安裝在符合ISO 4401-03 （CETOP 03 ）標準的安裝底板上，代碼為1950611和1950621。
代碼1950611的安裝底板可實現壓力繼電器與油口A和/或 B的連接，這取決于螺釘的安裝位置。代碼1950621的安裝底板可連接壓力繼電器與P口。
意大利迪普馬DUPLOMATIC壓力開關訂貨型號：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

迪普馬DUPLOMATIC先導式比例溢流閥PRE
板式安裝
大工作壓力 350 bar
-先導式比例溢流閥PRE*，安裝面尺寸符合ISO 6264標準(CETOP RP 121H)。 -該系列閥通常用于控制液壓回路的壓力，即使設定接近標定值，也能夠使用泵的全流量。
-其兩級設計和寬大流道確保壓降減小，從而提高系統的能耗性能。
-壓力調節與電磁鐵電流輸入成比例。
-該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。 -該系列閥安裝了手動溢流閥，其出廠設定≥15%壓力控制范圍內的大值。
-該系列閥可以提供三種規格，大流量至500 l/min，以及四種壓力控制范圍，高至350 bar。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
類型  PRE10  PRE25  PRE32
大工作壓力：350bar
大流量 200l/min  400l/min  500l/min
滯環 % of p nom < 5%
重復精度 % of p nom < ?1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 - 400cSt
油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：5kg  5.8kg  8kg
 液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密 封（代號N。對于HFDR 油液，則使用FPM 密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360?旋轉。
階躍響應
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。
階躍響應參考信號  0→100%  100→0%
階躍響應時間  120ms  90ms
安裝
我們建議將PRE*閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，須考慮小控制壓力發生變化的可能性。
請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當的排氣螺栓，排出鐵芯中所夾帶的空氣。 在操作的后，確保正確擰緊排氣螺栓。
將閥的T口與油箱直接連接。控制壓力值必須加上T口檢測到的任何背壓值。在正常操作條件下，T口允許的大背壓是2 bar。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.01/100。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
電氣控制單元
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
安裝板
類型  PRE10  PRE25  PRE32
安裝版型號 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普馬DUPLOMATIC先導式比例溢流閥型號：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1
PRE25-350/10N-D24K1
PRE25-350/20N-D24K1
PRE25G-140/11N-E0K11/B
PRED3-070/10N-D24K1
PDE3-070/10N-D24K1

迪普馬DUPLOMATIC充液閥
夾板式安裝
高工作壓力 350 bar
-液控先導閥CFP專門為液壓壓力機設計，允許壓力機油缸在快速上升和下降的行程中，迅速充滿和釋放油液。
-此閥為“夾心式”安裝，可直接安裝在吸油法蘭(與油箱連接)和油缸之間。
-可提供和X先導油口相連接的預打開裝置，從而允許液壓缸上升行程開始前油路泄壓。
-CFP閥可提供7種不同的規格，大流量可達2500l/min。
技術參數
閥參數 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125
公稱尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125
大流量 (壓差 ?p =0,3 bar和油液粘度36cSt 時) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min
大壓力：
油口 P 和 B  350bar
油口 X  100bar
油口 A  16bar
重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg
環境溫度范圍  –20 / 50?C
油液溫度范圍  –20 / 80?C
油液粘度范圍  10-400cSt
推薦油液粘度  25cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC充液閥訂貨型號：
CFP-S040/0/10N

迪普馬DUPLOMATIC壓力傳感器PTH系列
高工作壓力 40 - 100 - 250 - 400 bar
使用說明
該系列壓力傳感器主要應用于工業應用領域和移動機械上。
該傳感器的主要特性是能夠在惡劣工作條件下保證功能的穩定性，尤其是在能夠適應的油液工作溫度范圍方面，可從低-40?C到高 120?C。
該傳感器是基于受力-應變原理設計，利用SMT技術提供電路電源，確保其具有較高穩定性以及抗波動和抗外界機械壓力影響的能力。
與油液接觸的每一組件都是不銹鋼材質， 整個壓力傳感器均可防油。
帶DIN型連接插頭的傳感器電氣連接防護等級為IP65，而帶M12型連接插頭的傳感器等級可達IP67。
該系列傳感器可提供電流輸出信號4 - 20 mA或者電壓輸出信號0 - 10 V，同時具有反向極性保護。
從40bar到400 bar，該系列傳感器可提供4種不同壓力范圍。
技術參數
公稱壓力 PN  40-100-250-400bar
高動態壓力  75% PN
大壓力  200% PN
精度等級  0,5% PN
輸出信號
電壓  0...10V
電流  4...20mA
響應時間  < 1ms
滯環  ? 0,2% PN
重復精度  ? 0,05% PN
線性度  ? 0,2% PN
穩定性（1百萬次循環后）  ? 0,1% PN
工作溫度范圍  - 40/ 120℃
熱漂移 從0到 100 ?C  ? 1% PN
符合 EC 標準  輻射 61000-6-3 抗擾性 61000-6-2
可變電阻  > 20 G
壓力接口  G 1/4” 帶集成密封
電氣連接
K10連接：3極 接地 DIN 43650簡易型插頭
K12連接（按需求提供）M12x1 4針直插頭
保護等級 (EN 60529)  K10連接：IP 65  K12連接：IP 67
環境溫度范圍  K10連接：- 20/ 80℃   K12連接：- 25/ 85℃
殼體材質  AISI 304
重量  0.1kg
傳感器電壓
PTH-*/20E0-*
該類傳感器裝有穩壓器，能為電路提供穩定電壓，不依賴于電源所供電壓。
我們推薦穩定電源供應電壓為24 VDC。
 PTH-*/20E1-*
推薦電源供應電壓為24 VDC ，負載電阻為700 Ohm。
迪普馬DUPLOMATIC壓力傳感器型號：
PTH-250/30V-E0K10

意大利迪普馬DUPLOMATIC先導式單向閥CHM2系列
序列號 10
CHM2型閥是一種疊加式液控單向閥，依靠彈簧關閉和錐閥芯密封。其安裝尺寸符合ISO 4401（CETOP RP 121H）標準。
該閥主要作用：
- 阻止油液一個方向的流動；
- 如果先導壓力將閥打開，允許油液在上述方向流動；
- 允許油液另一個方向自由流動。
CHM2型閥通常安裝于DL2型電磁換向閥下（見樣本
411000）， 也能與其它符合ISO 4401-02 （CETOP R02）
標準的閥組合成疊加閥組。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
高工作壓力 320 bar
大流量 30 l/min
密封腔與先導口的壓力比  3.5 :1
單向閥開啟壓力  2bar
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
推薦油液粘度  25cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15
重量  0.75kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。

意大利迪普馬DUPLOMATIC先導式單向閥CHM5系列
疊加式ISO 4401-05 (CETOP 05)
該閥是一種疊加式液控單向閥（彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401（CETOP RP 121H） 標準。
CHM5型閥通常安裝于符合ISO 4401-05 （CETOP 05）標準的電磁換向閥下，也可與其它符合ISO 4401-05 （CETOP05）標準的閥組合成疊加閥組。
閥的預打開特性可以使液壓缸腔減壓，從而使其具有比較平穩的運動。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
高工作壓力 320 bar
大流量 120 l/min
減壓比  14,9:1
先導比  2,3:1
單向閥開啟壓力  2bar
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
推薦油液粘度  25cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級 20/18/15
重量  2.2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
迪普馬DUPLOMATIC先導式單向閥訂貨型號：
CHM5-SA/10N
CHM5-SB/10N
CHM5-D/10N

意大利迪普馬DUPLOMATIC先導式單向閥MVPP
疊加式
ISO 4401-03
高工作壓力 350 bar
MVPP型閥是一種疊加式液控單向閥（依靠彈簧關閉和錐閥芯密封）。其安裝面尺寸符合ISO 4401標準。
該閥的主要作用：
阻止油液一個方向的流動；
如果先導壓力將閥打開，允許油液在上述方向流動；
允許油液另一個方向自由流動。
MVPP型閥通常安裝于符合ISO 4401-03（CETOP 03）標準的電磁換向閥之下，也能夠和其它符合ISO 4401-03標準的閥組合成疊加閥組。
結構
結構“SA” - “SB”：用于對執行機構位置的單向鎖緊。
結構“D”：用于對執行機構位置的雙向鎖緊。
術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
迪普馬DUPLOMATIC單向閥訂貨型號：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

意大利迪普馬DUPLOMATIC直動式單向閥MVR
疊加式ISO 4401-03
高工作壓力 350 bar
MVR型疊加式閥是一種直動式單向閥，其安裝面尺寸符合ISO 4401標準。
該閥主要用于避免回路中油液回流和自動卸荷，也可用于產生背壓。
該閥可通過螺栓或螺釘與其它符合ISO 4401-03標準的閥組合成疊加閥組，無需油管連接。
該閥的形式包括，單向閥位于單個管路（P, T, A, 或者B）,或者單向閥同時位于兩個管路（P和T，或者A和B）。
液壓功能
MVR-SP：單向閥在管路P
MVR-SA：單向閥在管路A
MVR-ST：單向閥在管路T
MVR-SB： 單向閥在管路B
MVR-SPT：單向閥在管路P和T
MVR-D： 單向閥在管路A和B
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
單向閥開啟壓力  3 - 0,5 - 5bar
控制管路大流量  50l/min
自由流動管路大流量  75l/min
密封腔與先導口的壓力比  3,4:1
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量： 1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
意大利迪普馬DUPLOMATIC單向閥訂貨型號：
MVR1-ST/51
MVR-SP/51
MVR1-SP/51
MVR-RS/P/50
MVR-ST/51


意大利迪普馬DUPLOMATIC單向閥VD*-W*
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格，大流量可達850 l/min，且可提供5種不同的開啟壓力。
技術參數
閥VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作壓力400bar；
閥VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作壓力400bar；
閥VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作壓力400bar；
閥VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作壓力400bar；
閥VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作壓力400bar；
閥VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作壓力400bar；
閥VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作壓力400bar；
閥VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作壓力400bar；
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC管式單向閥：
VD4-W1/30
VD5-W1/30

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1


迪普馬DUPLOMATIC電磁換向閥DS5系列
板式安裝
ISO 4401-05 (CETOP 05)
高工作壓力 320 bar
大流量 150 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，并且根據油口排列具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵）。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
直流電磁換向閥DS5 可提供以下幾種特殊形式：
帶Y口底板外泄口
帶平穩換向
帶可調平穩換向
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
安裝
具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。需要訂購的插頭訂貨型號見目錄49 000。K2和K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-D24K1/CM
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-D24K1/W7
DS5-S3/12N-A230K1
DS5-S10/12N-D24K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1



意大利迪普馬DUPLOMATIC電磁方向座閥DT03系列
板式安裝ISO 4401-03 (CETOP 03)
高工作壓力 250 bar
大流量 25 l/min
直動式方向控制閥帶錐形閥座密封。
分為兩通或者三通兩種形式，且兩通閥雙向均可密封。
浸油式無滲漏電磁鐵，可由直流和交流電源供電。
閥芯機能
-閥芯機能 “A”, “B”, “C”, “D”: 3通, 2位電磁閥。
-閥芯機能 “E”, “F”, “G”, “H”: 2通, 2位電磁閥。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
大工作壓力  250bar
大流量  25l/min
環境溫度范圍  -25...50℃
油液溫度范圍  -20...80℃
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級20/18/15
推薦油液粘度  25cSt
重量1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
電氣性能
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。線圈通過螺母固定在鐵芯上，可沿軸360?旋轉，以適應空間需求。交流或者直流的同類型不同電壓的線圈可以互換。
供電電壓波動范圍  ? 10% Vnom
負載率  100%
電磁兼容性(EMC)  符合2004/108/CE
低壓  符合2006/95/CE
保護等級：
絕緣等級 (CEI EN 60529)  IP 65
線圈絕緣 (VDE 0580)  H級
浸透  F級
電流和功率消耗
表中數據列出了不同線圈的消耗值。交流電源供電時，必須使用 “D” 型插頭(內置整流器)和RAC線圈。整流電流通過橋式整流器提供，外置于或者集成在“D”型插頭中，位于交流電源(24V  110V, /50 或者/60 Hz)和線圈之間。
線圈  24V-CC
電壓  24V
20?C時電阻值  21.8?
電流消耗  1.10A
功率消耗  26.4W
線圈代碼  1902051
切換時間
表中所示數據是在流量Q = 10 l/min，壓力p = 210 bar工作條件下，使用溫度為50?C，粘度為36 cSt的礦物油，并且供電電壓為額定電壓 90% 時測得的。
時間 (?10%)
得電打開  30 ms
斷電關閉  50 ms
電氣插頭
電磁閥提供時都不帶插頭。插頭須單獨訂購。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DT03-3C/10-24V-CC


意大利迪普馬DUPLOMATIC電磁閥DL3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 280 bar
大流量 50 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401-03(CETOP RP121H) 標準
緊湊型減小了電磁鐵尺寸，適用于微型動力單元，工程機械以及農業的應用。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥提供3通或者4通設計，并且根據油口位置具有各種可互換的閥芯。
該閥可采用直流或者交流電磁鐵以及各種形式的電氣連接，以滿足各種各樣的安裝要求。
直流電磁閥使用保護罩式手動應急操作，從而確保在使用K7和K8插頭時，達到IP69K 防護等級。
還可以提供鋅鎳鍍層表面處理，確保抗鹽霧能力達600小時。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。。
工作極限會由于4通閥處于3通工作狀態，亦或者A口或B口封閉，或者無流量，而相應的有所降低。
數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋的形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作 /- 90?旋轉，以適應可用的安裝空間。交流或者直流的同類型不同電壓的線圈可以互換。
直流電磁閥電流和功率消耗
直流電源供電時，電流消耗保持在一個穩定的常值，本質上由歐姆定律決定：V = R x I
當閥采用交流電供電，并通過外置或內置在“D” 型插頭中的整流電路實現，必須使用”R“線圈。
交流電磁閥電流和功率消耗
在交流電供電時，電磁鐵會有一個消耗較高電流值（啟動電流）的初始階段（ 大運動）；行程中，電流值減小，直至行程結束時達到 小值（保持電流）。 表中顯示了啟動和保持階段的消耗值。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1


意大利迪普馬DUPLOMATIC先導式電液換向閥
板式安裝
ISO 4401-07 (CETOP 07)
最高工作壓力 350 bar
最大流量 300 l/min
先導式換向閥 DSP7是液壓先導 4通閥，安裝面符合ISO 4401-07 (CETOP 07) (CETOP RP121H)標準，先導為ISO 4401-03 (CETOP 03)電磁換向閥。
該閥可提供不同的閥芯機能(見第2節) 和多種可選的打開控制方式。
該閥有電磁控制和液壓控制兩種形式。液壓控制通過控制油口X和Y實現。
高壓型(H)可選。
技術參數：
工作壓力  DSP7     DSP7H
油口P-A-B  350bar 420bar
油口T（外泄）  210bar  350bar
油口T（內泄）  140bar  140bar
工作流量  300l/min
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  符合 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量
DSP7-S,RK  8.5kg
DSP7-T*,SA*,SB*  8kg
DSC7  6.6kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
切換時間
先導控制和泄油
DSP7型閥可選用內部或者外部控制和泄油。
使用外部泄油，允許在回油口有較高的背壓。
P口安裝背壓閥
DSP7型閥可選配P口安裝背壓閥。對于在不得電狀態下，P口和回油口T相連(spools S2, S4, S7, S8, S*2, S*4, TA02, TB02, RK02)的控制閥，必須使用此閥，才能建立必須的先導壓力。背壓閥的開啟壓力為5 bar并且最小流量為15 l/min。
若有此要求，請在訂貨型號中增加選項C。
C型的總是使用內部先導。
背壓閥可以單獨訂購，并且很容易安裝到主閥的P口。若需單獨訂購背壓閥，請使用訂貨代碼0266577。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可360?旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。
采用交流電（50或者60Hz）供電時(D12線圈除外) ，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。然而，當提供整流電流時，必須考慮工作極限會因此而大約下降5-10%。
主閥芯行程控制： C
由于特殊端面堵頭的幫助，可以實現主閥兩端行程控制，從而可以變化閥芯的最大
開口度。
此方法允許對泵到執行機構和執行機構到回油的流量進行控制，以獲取對執行機構
的雙向可調控制。
若需要此選項，訂購時在訂貨型號中添加字母C。
主閥芯切換速度控制： D
在先導電磁閥和主閥之間安裝MERS型雙路流量控制閥，可對先導流量進行控制，
從而實現平穩換向。
若需要此選項，訂購時在訂貨型號中添加字母D。
P口帶節流器
此選項在先導電磁閥和主閥之間的過渡板P口安裝?0,8的節流器。
若需要此選項，訂購時在訂貨型號中添加字母P08。
電磁閥的先導閥閥芯機能為S2
可以訂購先導閥閥芯機能為S2的電磁閥 (所有油口和回油相通)。此選項必須使用外
控。
若需要此選項，訂購時在訂貨型號中添加字母S2。
此配置使用外控是為了在閥處于不得電狀態時，允許先導油卸荷
手動應急操作，保護罩式：CM
當電磁閥安裝時暴露在空氣中，或者在潮濕環境下使用時，推薦使用保護罩式手動
應急操作。
若需要此選項，訂購時在訂貨型號中添加字母CM。
電氣插頭
電磁閥提供時都不帶插頭。插頭需要單獨訂購。
安裝
具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.8。如果平面度或者粗糙度達不到要求的最小值，則閥和安裝面之間很容易發生油液泄露。
注意：選用H型(高壓)閥時，推薦使用12.9級緊固螺栓。
迪普馬DUPLOMATIC電液換向閥訂貨型號：
DSP7-S1/20N-EI/D24K1/CM
DSO7H-S3/10N-II

意大利迪普馬DUPLOMATIC防爆型電磁方向控制閥
DS3K* ISO?4401-03 (CETOP 03)
DL5BK* ISO?4401-05 (CETOP 05)
DSP5K* CETOP P05
DSP5RK* ISO?4401-05 (CETOP R05)
DSP7K* ISO?4401-07 (CETOP 07)
DSP8K* ISO 4401-08 (CETOP 08)
DSP10K* ISO 4401-10
這些閥中，規格ISO 4401-03 (CETOP 03)為直動式，規格CETOP P05，ISO 4401-05 (CETOP R05)，ISO 4401-07(CETOP 07)，ISO 4401-08 (CETOP 08)和ISO 4401-10為先導式。
此電磁方向控制閥符合ATEX 94/9/EC標準，適合在潛在易燃易爆環境下使用，符合ATEX II 2GD（溫度等級T4或者T5）或者用于礦井的I M2。見4節ATEX分類，工作溫度和電氣特性。
與上述標準一致的聲明，總是和閥一起提供。
低溫型（至- 40 ?C）也可提供。
DS3K*和DL5BK*型閥供貨時經過表面鍍鋅鎳處理，確保其耐鹽霧腐蝕性能力達600小時；DSP*K*型閥， 表面處理根據客戶要求提供。
工作極限
不同型號閥流量限制和工作壓力之間的關系。 數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
4通閥處于3通工作狀態時，亦或者A口或B口封閉，或者無流量時的工作極限，會相應的降低。
ATEX分類，工作溫度和電氣特性
可應用和安裝于潛在易燃易爆氣體環境中的閥， 根據ATEX指令描述， 迪普馬認證了閥和線圈的組合；供貨通常包括遵照指示的聲明和操作，以及維護手冊，包括在潛在易燃易爆環境下正確使用閥所需要的所有信息。
根據ATEX指令，安裝在這些閥上的線圈已經經過單獨的認證，因而適合在潛在易燃易爆氣體環境中使用。
閥的ATEX分類
此閥可應用和安裝于潛在易燃易爆環境中，包括:
ATEX II 2G、ATEX II 2D：*KD2 用于易燃易爆區域，由氣體、蒸汽、迷霧或者空氣/粉塵引起，有時也可能是混合物造成
ATEX I M2：*KDM2 用于礦井的地下部分，以及可能受到甲烷和/或者易燃粉塵危及的此類礦井的地表裝置部分。一旦發生易燃易爆環境，此設備應當斷電。
線圈的ATEX分類
防爆閥的線圈有自身獨特的標簽，包含了相關ATEX標記。 特制的線圈外殼機械結構是為了確保其抵抗可能的內部爆炸，并防止爆炸向外部環境蔓延，符合“Ex d” 型防護(防爆線圈)。
此外，電磁鐵的設計也是為了維持其表面溫度低于相關等級的限制。R* 型線圈(交流電源供電) 包含內置的整流電路。
工作溫度
此類閥按照其 高表面溫度（EN 13463-1）進行分類，其中 高表面溫度必須低于閥所使用的分類區域中，氣體、蒸汽和粉塵的燃點。
II類組別的閥，也可用于限制更少的溫度等級（表面溫度允許更高）。
電氣連接
接線
為了實現線圈的電氣連接，必須適用接線端子，接線端子包含在接線盒中，可旋開固定蓋板 的4個螺栓。 電氣連接極性獨立。 做電氣連接時，很重要的一點就是必須連接接線端子盒中的接地點(M4螺栓)，可通過合適的導線和系統的主接地線一起實現。
在線圈殼體的外部，有一個接地點(M4螺栓)，可確保閥和系統主接地線之間的等勢性；連接此點，從而確保實現EN 13463-1標準，強制驗證潛在易燃易爆氣體環境中各元件的等勢性(各元件之間的 大電阻需為100 Ω)。
在電氣接線的 后，必須重新拆開接線盒的蓋板，檢查蓋板座中的密封位置是否正確，并使用4.9-6 Nm的扭矩緊固4個M5的螺栓。
電氣連接必須按照ATEX標準中的規則說明進行。
電流過載保險絲和開關電壓峰值
每一個閥的上游，必須連接一根合適的保險絲 (根據IEC 60127標準， 大3 x)，或者連接一個作為短路保護的電動開關，帶短路以及熱瞬時跳 閘。保險絲的切斷功率必須超過或者和電源短路電流一致。保險絲或者保護電動開關必須放置在危險區域之外，或使用防爆遮蓋物進行保護。
為了保護閥連接的電器設備， 線圈中有一個保護電路，電感關閉時觸發，可減小電壓峰值。
意大利迪普馬DUPLOMATIC防爆電磁閥訂貨型號：
DS3KD2-S4/10V-R240K9T02/CM



意大利迪普馬DUPLOMATIC液動方向控制閥DSA系列
板式安裝
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
公稱流量 l/min 75 120
環境溫度范圍 ?C -20 / 50
油液溫度范圍 ?C -20 / 80
油液粘度范圍 cSt 10 ? 400
油液允許的 高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度 cSt 25
 DSA* 閥是氣動方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合 ISO4401 (CETOP RP121H) 標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
外泄油口Y適用于(標準)規格ISO 4401-05 (CETOPR05) 。當T口回油背壓大于25 bar時，此油口必須連接。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照ISO 6403 標準，使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液壓換向閥訂貨型號：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N


意大利迪普馬DUPLOMATIC電磁開關閥MDS3系列
疊加式
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 50 l/min
閥MDS3用于多流向切換，或者壓力閥選擇。
油道孔穿過整個閥體，并且由于其特殊設計，閥MDS3可以和所有符合 ISO 4401-03 (CETOP 03)標準的疊加閥一起安裝。
閥中與 P - T - A - B油路平行的特殊連接，使得不同的液壓原理構造很容易實現，并將壓降減小到了低值。
部分直流型號可選擇平穩換向特性。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
 大工作壓力：
油口 P - A - B  350bar
油口 T (直流型)  210bar
油口 T (交流型)  140bar
P - A - B 油口 大流量  50l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍 10 ? 400 cSt
油液允許的 高污染等級 根據ISO 4406:1999 等級20/18/15
推薦油液粘度  25 cSt
重量：
單電磁鐵閥 1,5kg
雙電磁鐵閥  2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
平穩換向
目前，平穩換向特性只在直流閥閥芯機能為 S12, SA12 和SB12時可以提供。
該閥通過降低閥芯的運動速度，實現液壓執行機構的平穩啟動和停止。換向時間和特性曲線受工作介質的粘度（受溫度影響）影響。此外，換向時間還會因為閥的流量和工作壓力而變化。
為了實現平穩換向的正確功能，必須確保電磁鐵鐵芯充滿油液。為了達到這個目的，我們建議在回油管T中安裝1-2bar的背壓閥。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。采用交流電（50或者60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭（見目錄49 000）。但需要考慮功率極限的下降。
安裝
該閥可在任意方向安裝。閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
除了閥和插頭一起提供的K12型，電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F

DUPLOMATIC壓力開關PST4/21N-K1/K
