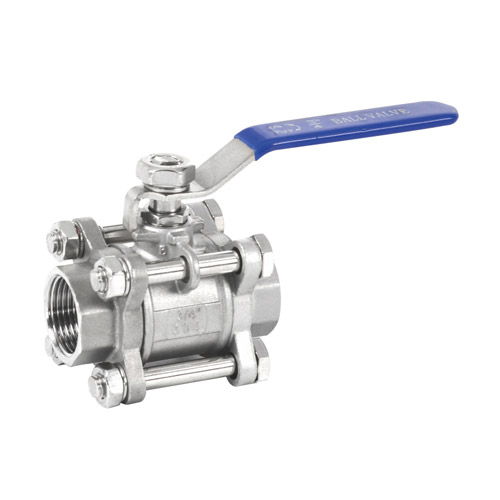

內螺紋三片式球閥/中型執行標準

防爆闊桿/全通徑

適用溫度范圍-20 to120℃

使用壓力≤1.6MPa

設計制造GB/T-12237/ANSIB16.34

尺寸參照GB/T-9113.1/ASME B 16.5 CLASS 150

長度GB/T-12221/ASMWB16.1

螺紋標準BSPT/BSP/NPT/DIN/JIS/RC/G

檢查與測試GB/T-13927/API598

材料列表

部件名稱材質

閥體WCBCF8MCF8

閥蓋WCBCF8MCF8

球SS316SS304SS304

閥桿SS316SS304SS304

閥座PTFERTFERTFE

閥桿密封PTFEPTFEPTFE

中頭墊PTFEPTFEPTFE

填料壓套SS202SS202SS202

手柄SS202SS202SS202

鎖片---

膠套PLASTICPLASTICPLASTIC

彈墊SS202SS202SS202

螺母SS202SS202SS202

螺栓SS202SS202SS202

外形尺寸

NPSDNdLHW4-d

1/4”611.56546957

3/8“10126545957

1/2”151560461108

3/4“202070541108.5

1“252580641408.5

1-1/4”3232906914010

1-1/2“40381007615510

2”50501198618011

2-1/2”656516712022016

3”8080-15026018

4”100100-17035020
