產品簡介

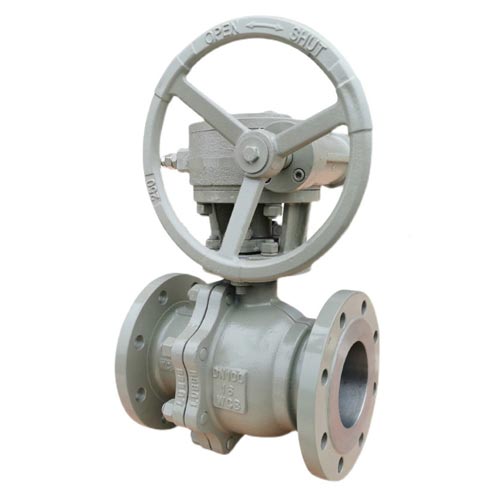

Q341F蝸輪法蘭球閥是手動驅動系統裝置中的一種，頂部設有開度指示盤，能準確指示球閥的開啟角度。主要是用來在管道中起到截斷介質的作用，而且具有手 動調節介質流量的功能。

Q341F蝸輪法蘭球閥閥體材質有鑄鋼(WCB)或不銹鋼，閥座選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，用于輸送氣體或液體的介質的管道上宜 使用。

工作原理

Q341F蝸輪法蘭球閥蝸輪傳動是在原有的球閥閥桿上接止齒輪箱，只需用旋轉很 小的轉動力矩就能實現開關。蝸輪傳動旋轉90?即可全關全開，啟閉迅速。 一 般順時針轉動為打開，逆時針轉動為關閉。

產品特點

1、蝸輪帶有刻度指示。

2、具有節流和控制流量之用。

3、閥座選用聚四氟乙烯，密封性能好。

4、只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。

5、限位塊上設有鎖孔可鎖定開關位置避免誤操作，上有明顯的開關量指針。

執行標準及材料明細

設計標準：GB/T12237法蘭連接標準：GB/T9113

結構長度標

準：GB/T12221檢驗試驗標準：JB/T9092

法蘭球閥材

質：鑄鋼WCB304不銹鋼CF8316不銹鋼CF3M

法蘭球閥型

號：Q41F-16C/Q641F-16C

Q341F-16C/Q941F-16CQ41F-16P/Q641F-16P

Q341F-16P/ Q941F-16PQ41F-16RL/Q641F-16RL

Q341F-16RL/Q941F-16RL

驅動方式手動、氣動、蝸輪傳動、電動等

工作壓力(Mpa)1.0～4.0

使用溫度℃≤150

使用介質水、蒸汽、油品、液化氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介。

材料閥體、閥

蓋碳素鋼鑄鋼CF8不銹鋼CF3M不銹鋼

球體、閥

桿鉻、鉻鎳、鉻鎳鉬不銹鋼CF8不銹鋼CF3M不銹鋼

閥座PTFEPTFEPTFE

填料PTFEPTFEPTFE

主要零件材料

序號

NO零件名稱材質

GBASTM

1閥體WCBA2116-WCB

2密封圈PTFEPTFE

3球體1C18Ni9TiSS304

4螺母35A194-2H

5螺柱35CrMoAA193-B7

6石體WCBA216-WCB

7墊片柔性石墨 不銹鋼B12.10-304F/.G

8填料PTFEPTFE

9填料壓蓋WCBA2116-WCB

10定位片25A105

11擋圈65MnAISI1066

12手柄K33A47-667

Gr.32510

13閥桿1Cr33A276-410

14螺釘35A193-B7

15止推墊片PTFEPTFE
