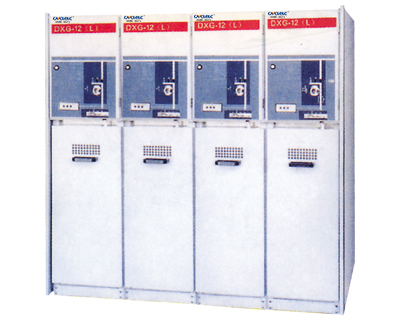

DXG-12(L)戶內交流高壓 SF6環網柜

體型小

巧安裝方便

性能穩定

免維護

環網柜適用于三相交流 50Hz，額定電壓12kV的戶內配電裝置。廣泛應用于工業及民用電纜環網及供電末端。

特別適用于小型二次配電站、開閉所、工礦企業、城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。

1、海拔高度：不超過 1000m;

2、環境溫度：-25℃～ 40℃;

3、空氣相對濕度：日平均值不大于 95%，月平均值不大于90%;

4、周圍空氣中無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃氣體、汽油以及鹽劑等 ;

5、地震烈度：＜ 8度;

6、在超過 GB3906規定的正常的環境條件下使用時，用戶和制造廠協商。

環網柜由母線室、負荷開關室( 或斷路器室)、電纜室、操動機構、聯鎖機構和低壓控制室以及測量或計量回路等部分組成。各隔室鋼板分隔, 可避免故障部位影響到鄰室。

母線室

母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜，母線呈水平布置。
可方便地擴展。

主開關室

負荷開關室

開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6 氣體作滅弧和絕緣介質，在操作軸引出端設有二個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭位置。

開關室內可根據用戶要求加裝SF6 氣體壓力表。

斷路器室

斷路器室位于柜體下部，可根據用戶需要裝配專用的真空斷路器，其容量可以滿足正常投切和分支網絡的操作以及特殊情況下短路電流的開斷等。

電纜室

電纜室主要用于電纜連接，使單芯或三芯電纜可以采用 簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板的門前框可以拆下，方便電纜安裝。

操動機構、聯鎖機構和低壓控制室

帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和電動操作裝置，同時低壓室空間還可以供裝設控制回路、計量儀表和保護繼電器等。

主要技術參數

開關設備訂貨時應提供下列技術資料:

主電路方案圖編號, 用途和單線系統圖、額定電壓、額定電流, 額定短路開斷電流、配電室平面布置圖及開關設備的排列配置圖等。

開關設各控制、測量及保護功能的要求以及其它閉聯鎖和自動裝置的要求。

開關設備內主要電器元件的型號、規格及數量。

如開關設各之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體數據。

開關設備使用在特殊環境條件時, 應在訂貨時詳細說明。

其它特殊要求。
