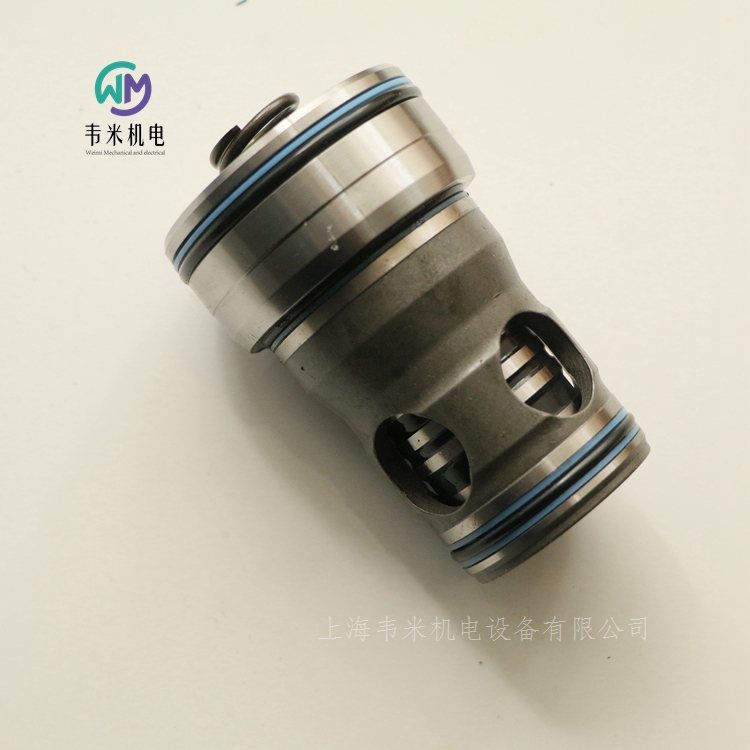

力士樂插裝閥LC32B20E7X/，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH二通插裝閥，壓力控制功能
LC..DB（標準）
規格 16 … 100
組件系列 6X, 7X
大流量 7000 l/min
規格 16 … 100
組件系列 6X, 7X
用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。
用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。
通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。
壓力溢流功能
用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。
當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。
減壓功能
靜止位置閉合
對于具有開啟特性的減壓功能，將應用一個壓力限制插裝閥（型號LC..DB40D...）和一個帶有減壓先導控制閥的控制蓋（型號 LFA..DR...）。先導油經供油節流孔和打開的先導控制閥從油口 A 導入到 B 側。
主閥芯打開，并釋放從油口 A 到油口 B 的流量。
當達到調定壓力時，閥芯閉合并且油口 B 處的壓力將根據壓力-流體特性降低。次級受控側的潛在壓力增加經先導控制閥第三路排放至油箱。方向閥的設置將啟動執行附加阻塞功能（型號 LFA..DRW...）。
壓力順序功能
此功能啟動次級系統基于壓力的連接。
所需的切換壓力通過集成在控制蓋內的先導控制閥進行設置。
先導油供油可通過外部（先導油油口 X）或內部（經先導油油口 X 或 Z2 從油口 A）實現。
先導控制彈簧腔通過卸壓經油口 Y 或 Z1 導入到油箱。
油路示例
示例 1： （用于低壓系統基于壓力卸載的油路）
系統通過高壓泵和低壓泵供給。系統壓力 pS 經先導油油口在外部從高壓側作用在先導控制閥上，其在達到調定壓力值后設置卸壓油路的低壓側。單向閥 RV（不包括在交付范圍內）保護高壓系統與現有卸壓低壓系統的連接。
當達到先導控制彈簧上設定的壓力時，將切換先導控制閥，并卸載油箱主閥的彈簧腔。主閥芯打開，并釋放 A 至 B 的連接。
在型號 LFA..DZW... 中，可通過電動先導控制閥（不包括在 LFA..DZ... 型控制蓋的交付范圍內）選擇除液壓油路之外的所需切換位置。
示例 2： （用于次級系統基于壓力的連接的油路）
通過此油路，當系統 1 中的壓力未達到值之前，不會連接系統 2。先導油排放從主閥油口 A 內部實現。
德國力士樂REXROTH二通插裝閥訂貨號和型號：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R901206439 LFA32DR2-7X/075

力士樂REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于歐洲格式下歐式電子板卡的簡易安裝和布線，比如在電氣柜中
可用螺絲固定或固定在禮帽式導軌上
可以使用附加適配器安裝在禮帽式導軌的垂直位置（包括在交付范圍內）
穩態基礎
用控制桿進行卡鎖和彈出
通過螺釘端子進行連接





力士樂REXROTH用于 A10VSO 軸向柱塞變量泵 SYDFE1 控制的外部控制電子元件
VT 5041
R901263598 VT5041-31/2-0
R900579497 VT5035-17/
組件系列 3X
模擬，歐洲板卡格式
壓力和流量控制系統 SYDFE1（元件系列 1X、2X 和 3X）的內裝部分用于通過 VT-DFP…2X 型閥門控制帶 SYDFE1 控制的軸向柱塞變量泵 A10VSO...
實現 SYDFE1 控制、壓力和擺動角控制、可選功率限制的電子功能
壓力控制器油路可以調節并切換為兩個現有液壓油體積（執行機構和管路）
用于壓力和轉角控制器的小值發生器
取決于壓力的泄漏補償（可以關閉）
可轉換的壓力反饋輸入（電流、電壓、范圍）
面板上工作狀態的 6 個 LED 顯示
面板上實際轉角值的顯示儀器（可選）
帶內部或外部控制值預設的功率限制（可選）
模擬控制電子元件 VT5041-3X... 設計為歐洲格式的的插入卡。每個都標配一個壓力和轉角的控制值輸入端（功率限制，可選）。實際壓力值由一個壓力傳感器記錄。泵上的位置傳感器記錄實際轉角值。記錄的實際值在放大器和中進行處理，并與的控制值進行比較。小值發生器確保只有分配給所需工作點的控制器或自動激活。小值發生器的輸出信號成為閥控制環的控制值。
通過合適的控制值，可以自動激活可選的功率限制。可以在內部或外部功率控制值。必要時通過小值發生器限制轉角控制值。可以在插口 7 上測量得到的轉角控制值。
實際閥值（閥芯位置）由一個感應式位置傳感器記錄。振蕩器/解調器電路負責信號的處理。在閥芯位置控制器中生成并進一步處理控制偏差。閥門控制器的輸出信號形成自計時電流輸出級的控制值，該值控制閥門的比例線圈。
控制電子元件具有故障消息輸出端，出現錯誤時，其電壓為 0 V（= 低活性）。同時“Err.”LED 亮起。根據跳線 J1 的配置，可以利用錯誤消息使閥輸出級斷電。
導致故障消息：
內部電源錯誤
壓力實際值大于允許的系統壓力
（插口 2： p實際 > 11.5 V）
接口 26c 上缺少啟用信號
電纜斷裂或超出轉角反饋范圍
電纜斷裂或超出閥芯反饋范圍
“壓力傳感器”電纜斷裂（設置為 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 時）
控制錯誤（控制偏差 x 控制器增益）大于 4 V 的時間超過 1 秒 (40 %)
出現錯誤時，可以對電子元件進行配置，以使輸出級斷電，并將閥芯推入其機械終端位置。這樣，泵將向回擺動。只能通過復位啟用信號進行錯誤確認。



力士樂REXROTH供電模塊
類型 VT 11006，VT 11116
供電模塊提供兩種穩定電壓。用于為外部電氣執行機構供電。
VT 11006-1X：24 V / ?15 V
VT 11116-1X：24 V / ?10 V
開關模式的電源設備
電壓反極性保護
通過 LED 顯示的功能控制
輸出電壓在電氣上與工作電壓隔離
注意事項
供電模塊不能抵抗持續的短路！
一路輸出電壓發生過載時，第二路輸出電壓也會降低！
連續運行多個相鄰模塊且溫度高于 40 ?C 時，模塊之間的空間必須保持為 ≥ 20 mm！
德國力士樂REXROTH放大器供電模塊訂貨號和型號：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11


力士樂REXROTH用于不帶電氣位置反饋的比例閥的閥放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
組件系列 2X
適用于控制不帶電氣位置反饋的比例閥和泵控制件
多種力士樂工業液壓閥門可供選擇
設備中所存儲閥門的特性曲線
通過按鈕優化閥門
控制值輸入 0 ... ?10 V 或 4 ... 20 mA
工作電壓的反向極性保護
斜坡發生器上斜坡和下斜坡可以單獨調節
零電位設置
控制值調節
特性曲線發生器
定時功率輸出級
防短路輸出
LED 狀態顯示
測量插口適用于：實際電流值、內部電流控制/設置
所有閥門參數可調節
一般信息
這些放大器模塊適于裝配在禮帽式導軌上。通過 3 個張力彈簧插頭建立電氣連接。電源電壓為 24 VDC。
供電設備
內部供電設備隨附了接通電流限制器以防止出現電流峰值。此外，還集成了反向極性保護功能。
控制值，控制值加法器
"內部控制值" 包括：
"外部控制值"，連接在差分放大器 (2) 的輸入處
零位偏移，標準設置中的 "Z/B" 可調節
在壓力閥中，正控制值會使閥門處的壓力增加。
對于 4W...1) 型號閥門，下列內容適用：
通過線圈 B，0 - 10 V 或 12 - 20 mA 的控制值使閥中流體從 P 流向 A，從 B 流向 T。
通過線圈 A，0 - -10 V 或 12 - 4 mA 的控制值使閥中流體從 P 流向 B，從 A 流向 T。在專家設置中，控制值極性變化是可能的 [5]（請參閱操作說明 30232-B）。
在正常運行時，可以在 "V" 測量插口處測量 "內部控制值"。
斜坡
斜坡限制控制值的傾斜。
您可以在一個斜坡所有斜坡均為一個時間，默認值）和 4Q/2Q 斜坡（斜坡的時間不同）之間選擇。4Q/2Q 斜坡時間在專家設置中設置。特性曲線發生器不影響斜坡時間。
控制值衰減器 "G"
利用控制值衰減器可以降低控制值。
特性曲線發生器
在特性曲線發生器中，預設閥門特性曲線可以調整到實際液壓和控制技術條件。
可以在專家設置中調節以下內容：
先導電流 "B"
階躍 "S"
大電流 "G"（VT-MSPA2 可分別用于 A 和 B）
電流控制器
將對線圈電流進行記錄，并在電流控制器中將其與控制值進行比較，然后補償差異。
時鐘發生器
時鐘發生器會產生輸出級的時鐘頻率 "f"。使用力士樂閥門，時鐘頻率有時隨控制值和/或工作電壓而變化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。線圈電流被限制為
每次輸出的大允許電流，具體取決于設定閥門。輸出級為防短路設計。如出現內部干擾信號或啟用缺失時，輸出級將關閉。
數字輸入
輸入 DI 可設置到四個不同的功能：
1. 啟用（出廠設置）
2.VT-MSPA1 1) 不帶功能
2.VT-MSPA2 控制值極性變化
3.斜坡開/關
4.單個或相位斜坡
數字輸出
若無電纜中斷、內部錯誤，且 UB ≥ UB 小，則設備會通知準備就緒。
閥門類型 4WRPH6…SO855，開關位置 0-5：
控制值 ?10 V
數字輸入端 2，控制值極性變化


力士樂REXROTH斜盤傾角傳感器
裝配件組件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
組件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系統（帶集成電子元件的系統）中使用，用于測量 A10V(S)O…DFE… 型泵的轉角并將測量值轉換為電信號
使用霍爾效應傳感器無觸點測量轉角
包括磁座和殼體中帶有集成電子元件的傳感器
R900868651 VT-SWA-1-1X/SYDFEE
用于帶集成電子元件的 SYDFEE、SYDFEC 和 SYDFEn 系統的斜盤傾角傳感器
（包含傳感器和評估電子元件、磁座和內置部件的完整裝配件組件）
適用于 18 - 180 所有規格的泵 A10V(S)O..DFE。


力士樂REXROTH用于 A4VS... 軸向柱塞泵（帶有 HS4 可變排量）和 A2V... 軸向柱塞泵（帶有 EO4 可變排量）的數字閉環控制電子元件
VT-VPCD
組件系列 1X
數字，歐洲板卡格式
用于擺動角和壓力控制，以及軸向柱塞變量泵的功率限制
可能的產品替代 VT-HPC。
特點
帶 HS4 控制的控制系統由以下裝配件組成：
具有 4WRE6-2X/822 附帶比例閥的 A4VS…HS4 軸向柱塞泵，包括用于轉角和閥位置檢測的位置傳感器
在記錄系統壓力時推薦使用的壓力傳感器 HM20-2X
VT-VPCD 控制電子元件可實現 HS4 控制所需的全部電氣功能帶 EO4 控制的控制系統由以下裝配件組成：
具有附帶比例閥的 A2V...EO4 軸向柱塞泵（殼體和/或安裝泵），包括用于轉角和閥位置檢測的位置傳感器
在記錄系統壓力時推薦使用的壓力傳感器 HM20-2X
VT-VPCD 控制電子元件可實現 EO4 控制所需的全部電氣功能參數通過串行接口進行設置。用戶特定的數據可被完全復現，并會受到保護以防無意的或未經授權的調整。
用于調用預設參數的數字輸入
轉角和壓力控制值的斜坡時間
控制值和實際值的模擬輸入
選通輸入和綜合故障輸出
兩個感應測量系統的振蕩器/解調器
定時，流量可控輸出級
內部電源電壓的切換電源設備
功能和狀態顯示 LED
可通過顯示屏和/或 Bodac 配置的 2 個測量插口
串行接口 RS 232
通過局部總線，多可互連 32 個控制電子元件進行參數設置和診斷
大小的選擇（A4VS…HS4 的大小從 40 到 1000，A2V…EO4的大小從 500 到 1000）和參數化通過 BODAC 進行
泵 A4VHO 450 HS4 的參數設置
閥位置控制器
帶附屬轉角控制器的壓力控制器
可設置功率限制的參數
泄漏補償
主/從能力
系泊能力
示波器功能
可設置測試輸出的參數
診斷顯示
德國力士樂REXROTH柱塞泵放大器訂貨號和型號：
R901044346 VT-VPCD-1-18/V0/1-0-1
R901089559 VT-VPCD-1-16/V0/1-P-1
0811405159 VT-VPRAP1-540-10/V0/SI
R901254694 VT-HNC100-1-3X/N-I-00/000
R901227616 VT-HACD-3-2X/P-I-00/000


力士樂REXROTH比例流量閥的閥放大器
VT-VRPA1-151-1X
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952204 VT-VRPA1-51-11
組件系列 1X
模擬，歐洲板卡格式
用于閥：2FRE 10、2FRE 16
差分輸入，可從電壓輸入轉換到電流輸入
兩個非絕緣控制值輸入
選通輸入和“斜坡關閉”輸入
振幅、零電位和可調節斜坡時間
工作電壓反向極性保護
控制值和理論值的輸出
“準備就緒”的 LED 顯示
限制和位置控制器
從斜坡發生器進行輸出時，控制值電壓將到達“Gw”電位計，該電位計可通過面板使用并用作衰減器。也可用于設定閥門的大充液流量。下游限幅器將控制值限制為 105 ％ 至 -5 ％（例如，在過大的控制值電壓下或通過對電位計的零位“Zw”和基本值“Gw”進行調整），以防止閥芯沖撞機械終端位置。限幅器的輸出信號是位置控制值，該值將提供給 PID 控制器并通過輸出級提供給板卡面板上的測量插口“w”以及連接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）。控制值測量插口“w”的 6 V 電壓與 100 % 的控制值相對應。PID 控制器針對 DBRTE 和 FRE 閥門已特別進行優化。在控制器中，位置控制值與實際位置值將會進行比較；如果存在差異，相應的控制輸出將前饋至電流輸出級控制閥門比例電磁鐵的輸出信號。
位置檢測
位置傳感器電子元件包括具有用于控制感應式位置傳感器的下游驅動器的振蕩器和用于分析位置傳感器信號（理論值）的解調器。振蕩器頻率大約為 2.5 kHz。感應式位置傳感器必須作為帶有“中間”傳感的節流回路進行連接。位置傳感器電子元件在工廠已調節。較長的線或電容式位置傳感器的線可能需要重新調整零位（通過電位計“Zx”）。可在實際值測量插口上測量理論值（對應于閥芯位置）。
注意：
與控制值相比，實際值信號會為以反向形式輸出。100 % 路徑在理論值測量插口和連接器板 X1 的端口 32a 處對應為 -6 V。
選通輸入
通過選通輸入 20a 處的 > 10 V 信號，啟用輸出級和 I 控制器（由面板上的 LED 黃色燈指示）。通過設置跳線 X3，使用選通輸入的信號即可單獨地啟用它們。之后的轉換輸入將無效。
[ ] = 對電路圖的賦值
使用外部時間電位計時，斜坡時間的內部電位計必須設置為大值（“t1”和“t2”測量插口處電壓約為 20 mV）。當外部電位計的電阻值與內部電位計（約為 500 kΩ）的電阻值并聯時，大斜坡時間將會減小。在這種情況下，將不能單獨設置上升向下斜坡的斜坡時間。
通過應用 > 10 V 的電壓到“斜坡關閉”轉換輸入或設置插入式跳線 X4，將斜坡時間設置為小值（約 15 ms）。之后的轉換輸入將無效。小值對于兩個方向均為有效。
斜坡時間的計算
跳線 X9 插頭（斜坡時間“短”）
跳線 X8 插頭（斜坡時間“長”）
下列內容適用：
U = 測量插口處電壓以伏特為單位“t1”或“t2”
t= 上升和向下斜坡的斜坡時以秒為單位
斜坡功能
下游斜坡發生器 [3] 根據給定的階躍式輸入信號產生斜坡形狀的輸出信號。可使用面板上的“t1”（上升斜坡）和“t2”（向下斜坡）電位計對輸出信號的時間常量（斜坡時間）進行調整。大的斜坡時間指的是 100 % 的控制值階躍，視跳線設置 (X8，X9) 而定，該時間可能是約 5 s 或 50 s。如果將小于 100 % 的控制值階躍轉換為斜坡發生器輸入，則斜坡時間將相應縮短。可以在“t1”（上升斜坡）和“t2”（向下斜坡）的測量插口處檢查當前斜坡時間。
供電設備
應用工作電壓后，內部供電設備將會產生與測量零位（M0）相比 ?9 V 電壓。根據對負載零位（L0）的測量，其提高 9 V。電壓 9 V 和 -9 V（-9 V 對應于 L0）向連接器板 X1 流入并于使用于外部（例如用于控制值電位計）。大負載能力為 25 mA。
準備就緒
如果滿足以下條件，放大器板卡將準備就緒：
工作電壓 > 20 V
內部電源電壓不對稱
位置傳感器線無電纜中斷
線圈導線無短路
“準備就緒”狀態通過面板上的綠色 LED 指示。
控制值
控制值電壓直接由供電設備 [6] 的調節電壓 9 V 或通過外部控制值電位計。對于“控制值 1”輸入， 9 V ? 100 %，對于“控制值 2”輸入， 6 V ? 100 %。控制值輸入的參考點 1 和 2 始終為 M0 (18ac)。控制值輸入 3 為差分輸入（0 至 10 V）。可通過將跳線設置為電流輸入（0 至 20 mA 或 4 至 20 mA）進行配置。如果控制值由具有不同參考電位的外部電子元件，則必須使用差分輸入。
斷開或連接控制值電壓時，確保在任何情況下兩根信號線都同時與輸入斷開，或者同時與之相連。所有控制值在前饋之前都將根據其絕對值和符號進行累加。使用“Zw”電位計可以補償控制值分壓中的偏移電壓。

力士樂REXROTH比例方向閥的閥放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
R900979889 VT-VRPA2-2-1X/V0-T1
組件系列 1X
模擬，歐洲板卡格式
用于閥：4WRE
電壓和電流的差分輸入
四個可調用控制值輸入、斜坡時間輸入
用于選通、斜坡、改變極性和控制值啟用的數字輸入
帶有 5 個斜坡和相位識別的型號 T5
可調節斜坡時間、階躍電平和大線圈電流
工作電壓反向極性保護
可通斷的測量插口（型號 T5）
“準備就緒”輸出
供電設備帶直流/直流轉換器，不帶提高零點
可通過閉合跳線 J3 使上述斜坡時間增加十倍。
特性曲線發生器
可使用可調節特性曲線發生器單獨設置正信號和負信號的階躍電平和大值，并根據液壓要求進行調節。穿過零電位的特性曲線的實際發展不是階躍式的，而是線性的。
限幅器
內部控制值被限制在約公稱范圍的 ?110 %。
振蕩器
振蕩器生成感應式位置傳感器的控制信號。
解調器
解調器根據位置傳感器信號提供閥芯位置的實際值信號。100 % ? 10 V
位置控制器
位置控制器以閥門特定的方式進行優化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。該線圈電流被限制在每輸出 2.5 A 至 2.8 A 之間。輸出級輸出具有防短路功能。出現內部故障信號或使能信號缺失時，輸出級將被斷電。
故障識別
監控位置傳感器電纜的目的是發現主側電纜中斷和短路，以及輸出級的過電流。
電流和電壓輸入之間不進行切換。輸入始終可用。
控制值啟用
可以啟用四個控制值信號“w1”至“w4”。外部控制值電壓（控制值 1 至 4）直接通過 10 V 和 –10 V 調節電壓輸出或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計“w1”至“w4”設置控制值。使用外部電位計時，內部電位計將用作衰減器或限幅器。
一次只能操作一個啟用。如果同時執行了多個啟用，啟用 “1”優先級低，啟用 “4”優先級高。
各個處于活動狀態的啟用通過面板上的黃色 LED 指示。
控制值改變極性
通過輸入信號在內部產生的控制值、控制值啟用和零電位偏移信號可通過外部信號或跳線 J1 改變極性。改變極性情況通過面板上的 LED“–1”進行指示。
啟用功能
啟用功能可啟用電流輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過面板上的 LED 進行指示。如果連接啟用，則內部控制值（無論哪類控制值預設）會按所設置的斜坡時間進行更改。這樣，受控閥就不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出傾斜。下游階躍函數和振幅衰減器不會延長或縮短斜坡時間。
使用跳線 J2 將斜坡時間設置為小值 (<2 ms)（斜坡關閉）。
外部斜坡時間設置：
可使用外部電位計延長內部設置的斜坡時間。此設置可通過測量插口進行驗證。如果電纜中斷，則內部默認設置將自動有效。
設置和測量斜坡時間的表格：
供電設備
放大器板卡隨附帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值預設
通過將差分輸入和電流輸入、啟用信號及零位偏移（零電位電位計“Zw”）中提供的外部控制值信號加和（總和），計算內部控制值信號。

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分輸入，可從電壓輸入轉換到電流輸入
附加控制值輸入 0 至 9 V
斜坡發生器，可分別針對向上和向下方向進行調節
定時功率輸出級
"準備就緒"消息（僅限帶有 LED 顯示的 VT-VSPA1K-1 型號）
電源的反向極性保護
4 至 20 mA 電流輸入的電纜中斷檢測
線圈導線的短路保護
線圈導線的電纜中斷檢測
借助供電設備的 9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：
DBET-6X、DBEM...7X
特點
差分輸入（0 ... 10 V）
電流輸入（4 ... 20 mA）
可分別調節"上/下"斜坡時間的斜坡發生器
外部斜坡時間預設值
選通輸入
定時功率輸出級
"準備就緒"消息
電源電壓的反向極性保護
短路保護和線圈導線的電纜斷連檢測
供電設備
放大器隨附了帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值啟用
可以調用四個控制值啟用 "w1" 至 "w4"。外部電壓（控制值 1 至 4）通過電壓輸出 10 V 直接進行定義，或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計 "w1" 至 "w4" 設置控制值。使用外部電位計時，內部電位計將用作衰減器或限制器。
在同一時刻，只能操作一個啟用。如果同時操作了幾個啟用，啟用 "w1" 優先權低，啟用 "w4" 優先權高。激活的啟用通過黃色 LED 進行指示。
使能功能
使能功能可啟用功率輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過 LED 進行指示。如果連接釋放（通過 24 V 輸入或跳線 J1），則內部控制值（無論哪類控制值規格）會按所設置的斜坡時間發生變化。這樣，受控閥不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出上升。下游限幅器不會延長或縮短斜坡時間。斜坡時間可通過跳線 J3 以 10 為乘數進行更改。

力士樂REXROTH用于比例方向閥和比例壓力閥的閥放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
R901002095 VT-VSPA2-1-2X/V0/T5
組件系列 2X
模擬，歐洲板卡格式
用于閥：
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模擬放大器板卡VT-VSPA2-1-2X/… 類型
→適用于控制 4WRA 類型，標稱尺寸 6 和 10…2X，WRZ…7X 與 3DREP…2X 的閥
→裝配在歐洲格式 100 x 160 mm 結構形式的印制板中，適合安裝在機架中
→控制值輸入：差動輸入 ? 10 V；四個控制值輸入， 啟動電壓為 ?10 V；電流輸入 4 至 20 mA
→通過 24V 輸入或跳線改變內部控制值信號極性
→通過相位識別（24V 輸入）或斜坡時間啟動（24V 輸入）
選擇斜坡時間（選項 T5）
→通過跳線切換斜坡時間范圍
→通過可分別調節的步長和大值進行特性曲線校正
→選通輸入
→“斜坡開/關” 輸入
→輸出信號“ 預備狀態”
→可通斷的測量插口（選項 T5）
→電源電壓的極性保護
→電源帶交流/直流轉換器，不帶提高零點
注意:
將放大器板卡 VT-VSPA2-1-2X 作為 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用時，要遵守補充信息 30110-Z中提供的有關配置和設置的注意事項。

力士樂REXROTH直動式減壓閥
DR6DP
規格 6
組件系列 5X
大工作壓力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安裝
油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶孔）
5 檔壓力
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選
防腐蝕設計
DR 6 DP 型閥門是三通式直動減壓閥，即配有次級回路壓力限制。
它可以用于降低系統壓力。通過調整類型設置次級壓力調整。
閥門在初始位置為打開狀態。液壓油可以順暢地從通道 P 流向通道 A。同時，通道 A 內的壓力通過閥芯端面上的控制線路由壓縮彈簧來控制。如果通道 A 內的壓力通過壓縮彈簧上設置的值提高，控制閥芯進入調整位置并保持通道 A 內的壓力恒定。
信號和先導油由內部通過控制線路從通道 A 輸出。
如果通道 A 內的壓力在執行器上外部力的作用下繼續提高，會將控制閥芯繼續推向壓縮彈簧。
由此，通道 A 會通過控制閥芯上的控制邊與通道 T(Y) 相連。流入容器內的液壓油過多，導致壓力僅可稍微提高。
漏油始終由外部通過通道 T(Y) 排出彈簧腔。
為了能夠順利從通道 A 流回通道 P，可以選擇安裝一個單向閥。
通過壓力計接口可以控制次級壓力。
德國力士樂REXROTH減壓閥訂貨號和型號：
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM

力士樂插裝閥LC32B20E7X/
