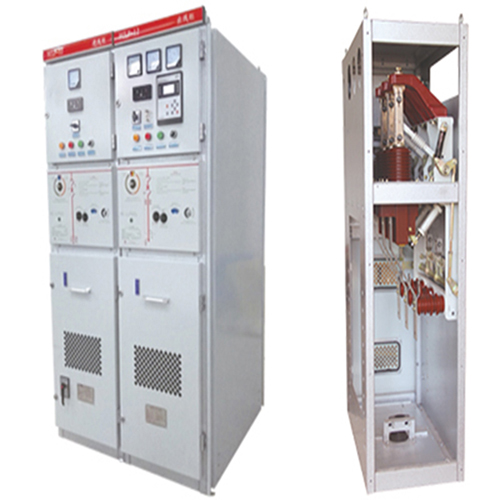

VCLP-12戶內交流高壓固定式開關柜

智能

環衛、小型、低耗

VCLP-12 和VCLP-12（F?R）是一種全新概念的戶內交流高壓固定式帶小型化固封真空開關的新型開關柜，體積是傳統高壓開關柜的40%，是一種環衛、降耗、節能、方便，安全的高壓成套裝置；本產品不僅大量節省設備安裝空間并且節省大量的原材料，使廣大電力用戶節省投資成本，是廣大電力用戶及設計院優選產品。

本裝置采用VCL-12D 系列自帶隔離開關的縱裝固封式真空開關和具有關合短路功能的接地開關，獨特的“五防聯鎖”安全可靠。母線室，儀表室，電纜室，相互獨立互不影響，科學的結構設計和充裕的電氣空間確保絕緣的安全。完備的外觀設計新穎大方。全套的一次方案滿足不同的使用要求。本產品可廣泛使用于工礦企業配電、小區、高層建筑的配電設備與變電所，箱變和電纜分支箱等各種控制保護之用，可滿足配網自動化的各種要求；因其優越的產品特性及性價比，且較小的使用空間，尤其適合公變上使用的箱式開閉所。

產品型號及含義

1、VCLP-12 戶內交流高壓固定式開關柜

2. VCLP-12(F.R) 戶外交流高壓固定式開關柜

3.VCL-12D 戶內交流高壓固封式真空開關

4.VCL R -12D 戶內交流高壓固封式真空開關- 熔斷器組合電器

2. 產品采用和依據的標準

1、GB311.1-2012《高壓輸變電設備的絕緣配合》

2、GB16927.1-2001《高電壓試驗技術 一部分：一般試驗要求》

3、GB1984-2014《交流高壓斷路器》

4、GB/T11022-2011《高壓開關設備和控制設備標準的共同技術要求》

5、JB3855-2008《3.6~40.5KV 戶內交流高壓真空斷路器》

6、JB/DQ2184-86《3~35KV 真空斷路器用真空滅弧室通用技術條件》

7、 DL403-91《10~ 35KV 戶內高壓真空斷路器訂貨技術條件》

8、GB1985-2014《交流高壓隔離開關和接地開關》

9、 GB3804-2004《交流高壓負荷開關》

10、GB16926-2009《交流高壓負荷開關一熔斷器組合電器》

3. 使用條件

3.1 環境溫度

△ 高溫度： 40℃

△ 低溫度：-25℃

▲ 3.2 環境濕度

△ 日平均相對濕度：≤ 95%

△ 月平均相對濕度：≤ 90%

△ 日平均飽和蒸汽壓：≤ 2.2?10MPa

△ 日平均飽和蒸汽壓：≤ 1.8?10MPa

▲ 3.3 海拔高度：1000m 使用場所 海拔高度大于2000m 時，訂貨時與制造廠家協商

▲ 3.4 地震烈度：不超過8 度

▲ 3.5 使用場所無易燃爆炸危險、化學腐蝕及劇烈震動的場所。

△ 注：用戶有特殊要求時，可以與制造廠協商解決。

產品特點

VCLP-12 是一種全新概念的戶內交流高壓固定式小型化開關柜，柜體采用敷鋁鋅板組裝結構，外形美觀，體積小巧，體積是傳統高壓開關柜的40%，是一種環衛、低耗、方便，安全的高壓成套裝置；本產品不僅大量節省設備安裝空間并且節省大量銅材，使用戶可大量節省投資成本。

本小型開關柜采用VCL-12(D) 系列帶隔離開關的縱裝固封式真空開關。由于VCL-12(D) 系列開關有真空斷路器，高開斷及通用型真空( 負荷) 開關，高開斷及通用型真空開關-熔斷器組合電器，因而VCLP-12 開關柜具有斷路器柜，高開斷及通用型( 負荷) 開關柜，熔斷器柜；并且斷路器柜，高開斷( 負荷) 開關柜可采用下進線，且可以帶下隔離開關以滿足不同的接線方式和不同的保護要求。

VCLP-12/VCLP-12(F.R) 開關柜進出線方式多樣，保護功能齊全，從而可滿足不同的用戶要求。由于體積小巧，重量輕，便于安裝。可廣泛用于中小企業配電，高層建筑的地下配電、箱變、戶外電纜分支箱、戶外箱式開閉所，機場碼頭及生活小區的變配電設備產品。特別適用于場所狹小的地方安裝使用，大大節省使用安裝空間，為廣大用戶有效降低使用成本。由于本產品結構布局合理，在狹小柜體空間內仍可選用普通電流、電壓互感器進行裝配，大大方便了客戶的裝配及使用。

功能特點

VCL-12 D 真空開關額定電流630-1250A，開斷可達25KA，具有過流，速斷保護功能是其它負荷開關難以達到的。VCL-12（D）真空開關與限流熔斷器組合組成的真空開關－熔斷器組合電器對變壓器可滿足全方位的保護，在過載電流3.5 倍額定電流以下由開關過流保護，避免熔斷器的慢熔所引起的熔斷器的爆炸短路危險，以避免經常更換熔斷器的問題，變壓器近區故障時有熔斷器后備保護，又可避免變壓器內部故障引起的爆炸問題。對環網供電單元 進行過流，速斷保護可有效避免線路故障時引起上一級保護的跳閘，有效的避免事故的擴大。

對于二次配電產品方面，VCL-12(D)真空開關和VCLP-12開關柜無論是節省空間上，節能降耗還是保護功能上都是其它一般配電設備所無法企及的，也是固體絕緣柜、充氣柜等在各種惡劣環境下，在空間節約、節能降耗及保護功能等方面較優越的產品也無法企及的，該產品是迄今為止品質 為優越的高壓真空開關及高壓開關柜產品之一，應是廣大用戶 為優選的輸配電產品。
