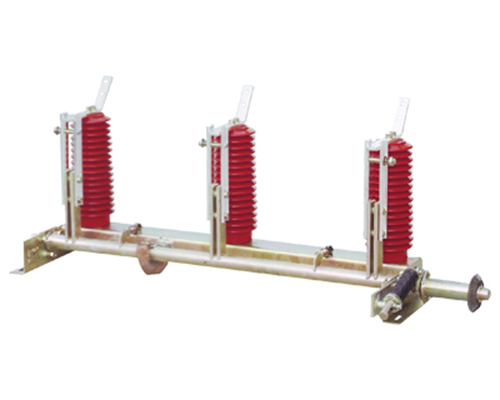

JN2-40.5 型戶內高壓接地開關是等效采用IEC129-84《隔離開關和接地開關》和IEC694-84《高壓開關設備和控制設備的共同條款》，根據GB 1985-89《交流高壓隔離開關和接地開關》中有關接地開關的部分而設計的戶內高壓電器。

JN2-40.5 型接地開關適用于35KV 及以下三相交流50Hz 的電力系統中，并有電壓監視裝置，其結構簡單可靠，操作力小，安裝調試方便，通常用于JYN1-40.5 及GFC-40.5 開關柜中，也可單獨投入使用。

型號含義

使用環境條件

周圍空氣溫度：上限 40℃；下限一般地區-10℃，高寒地區-25℃。注：允許在-30℃時儲運。

海拔高度不超過1000m。

相對濕度：日平均值不大于95％，月平均不大于90％。

地震烈度不超過8 度。

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。注：如產品使用條件超出上述規定，由用戶與制造廠協商確定。

主要技術參數

外形及安裝尺寸

注：JN2-40.5/25- □普通絕緣子不帶顯示裝置；JN2-40.5/25- (WQ) - □無源環氧全工況絕緣子傳感器配DXN □ -40.5/ □。

結構及工作原理

本接地開關操動系統設計成彈簧儲能形式，具有快速關合能力，當操作連桿合閘時操動連桿帶動接地開關上的齒輪，使主軸向合閘方向轉動，彈簧被壓縮儲能，達到某一個位置( 主軸由下限開始動作30?超過中線之后）彈簧能量釋放，實現快速合閘。此時，合閘速度與操作者的動作無依賴關系，這種結構保證了該接地開關具有所要求的關合能力。

同樣，在分閘時，操動連桿帶動接地開關上的齒輪，沿分閘方向轉動，彈簧裝置儲能，當主軸轉動角度超過45?時，彈簧儲能裝置釋放能量，使接地開關合閘。

本接地開關根據用戶的要求可配置不同型號的高壓帶電顯示裝置，其配套支柱絕緣子，可選擇環氧樹脂的絕緣子，或DXN 型無源帶電顯示裝置。有關顯示裝置內容可參閱高壓帶電顯示裝置安裝使用說明書。
