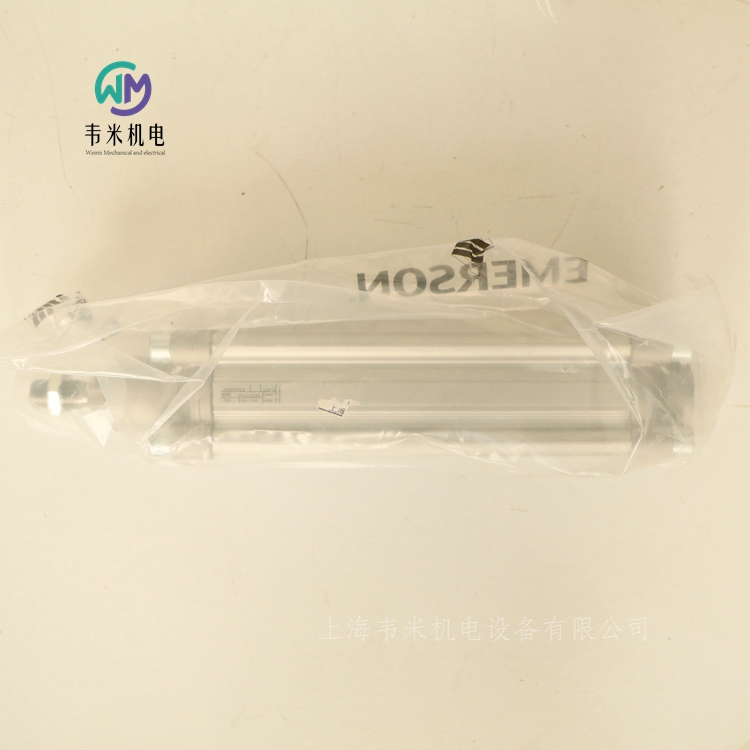

AVENTICS氣缸0822122006，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822122006
PRA-DA-050-0160-0322111100000000000000-B
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
規格
標準ISO 15552
活塞- φ50 mm
行程160 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1035 N
伸出運動的活塞力1235 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M16x1,5
緩沖長度17 mm
緩沖能量15 J
重量 0 mm行程1.06 kg
重量 10 mm行程0.047 kg
大行程2100 mm
介質壓縮空氣
介質溫度小值-20 ?C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010665
KHZ-DA-050-0030-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程30 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.074 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010667
KHZ-DA-050-0050-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.074 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010668
KHZ-DA-050-0080-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程80 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.074 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010669
KHZ-DA-050-0100-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ50 mm
行程100 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.074 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010674
KHZ-DA-063-0025-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ63 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1837 N
伸出運動的活塞力1964 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.38 J
重量 0 mm行程0.636 kg
重量 10 mm行程0.096 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010677
KHZ-DA-063-0050-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ63 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1837 N
伸出運動的活塞力1964 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M8
沖撞能量0.38 J
重量 0 mm行程0.636 kg
重量 10 mm行程0.096 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010684
KHZ-DA-080-0025-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ80 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力2857 N
伸出運動的活塞力3167 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M10
沖撞能量0.38 J
重量 0 mm行程1.22 kg
重量 10 mm行程0.149 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010687
KHZ-DA-080-0050-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ80 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力2857 N
伸出運動的活塞力3167 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M10
沖撞能量0.38 J
重量 0 mm行程1.22 kg
重量 10 mm行程0.149 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010694
KHZ-DA-100-0025-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ100 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力4639 N
伸出運動的活塞力4948 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M12
沖撞能量0.5 J
重量 0 mm行程2.38 kg
重量 10 mm行程0.218 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010698
KHZ-DA-100-0080-M
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ100 mm
行程80 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力4639 N
伸出運動的活塞力4948 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M12
沖撞能量0.5 J
重量 0 mm行程2.38 kg
重量 10 mm行程0.218 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010774
KHZ-DA-063-0025-O-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ63 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st bez magnetu
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1837 N
伸出運動的活塞力1964 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.38 J
重量 0 mm行程0.636 kg
重量 10 mm行程0.114 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010821
KHZ-DA-020-0010-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ20 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力148 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
沖撞能量0.08 J
重量 0 mm行程0.092 kg
重量 10 mm行程0.024 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010822
KHZ-DA-020-0015-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ20 mm
行程15 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力148 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
沖撞能量0.08 J
重量 0 mm行程0.092 kg
重量 10 mm行程0.024 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010823
KHZ-DA-020-0020-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ20 mm
行程20 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力148 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
沖撞能量0.08 J
重量 0 mm行程0.092 kg
重量 10 mm行程0.024 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010824
KHZ-DA-020-0025-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ20 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力148 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
沖撞能量0.08 J
重量 0 mm行程0.092 kg
重量 10 mm行程0.024 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010825
KHZ-DA-020-0030-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ20 mm
行程30 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力148 N
伸出運動的活塞力198 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口M5
沖撞能量0.08 J
重量 0 mm行程0.092 kg
重量 10 mm行程0.024 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010831
KHZ-DA-025-0010-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ25 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力260 N
伸出運動的活塞力309 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.1 J
重量 0 mm行程0.178 kg
重量 10 mm行程0.034 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010841
KHZ-DA-032-0010-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程10 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010842
KHZ-DA-032-0015-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程15 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010844
KHZ-DA-032-0025-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010846
KHZ-DA-032-0040-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程40 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010847
KHZ-DA-032-0050-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010848
KHZ-DA-032-0080-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ32 mm
行程80 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力507 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.16 J
重量 0 mm行程0.195 kg
重量 10 mm行程0.05 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010856
KHZ-DA-040-0040-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ40 mm
行程40 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.24 J
重量 0 mm行程0.285 kg
重量 10 mm行程0.06 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010857
KHZ-DA-040-0050-M-NR
AVENTICS KHZ 系列短行程氣缸
安沃馳 KHZ 系列是一款非標準化短行程氣缸，非常適合狹小安裝空間，可確保輕松安全地集成到機械中。
規格
活塞- φ40 mm
行程50 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.25 J
重量 0 mm行程0.285 kg
重量 10 mm行程0.06 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現

AVENTICS氣缸0822122006
