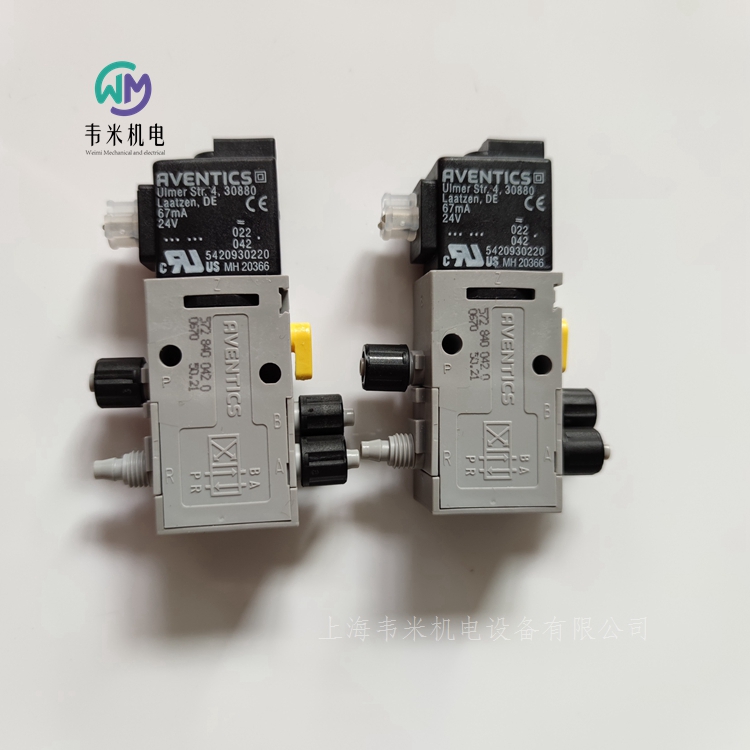

AVENTICS二位四通電磁閥5728400420，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS二位四通換向閥, 系列 840 5728400420
V840-4/2OC-DI04-024DC-03
AVENTICS 740/840 系列方向控制閥采用軟質無磨損膜片技術。其簡單但又堅固可靠的設計適合各種空氣質量，可重復性強，使用壽命很長。防腐蝕聚酰胺外殼彈性上佳，同樣也適合塵土和潮濕環境。
規格
操作電子
額定流量Qn200 l/min
換向原理4/2
壓縮空氣 接口 出口 6x1
小運行壓力1.5 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, C型
操作元件單線圈
密封原理軟密封
先導內部
預控閥的寬度22,5 mm
閥門結構形式膜片式中心閥
連接類型管式連接
復位裝置帶空氣彈簧復位
控制壓力小1.5 bar
大控制壓力10 bar
低環境溫度-15 ?C
高環境溫度50 ?C
介質溫度小值-15 ?C
介質溫度大值50 ?C
介質壓縮空氣
特點
堅固耐用的聚合物外殼
適合各種空氣質量
持續的高重復性
可進行底板組裝和模塊組裝
有的版本還提供 UL 和 ATEX 線圈

安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811490650
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811491650
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811520000
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  15 ms
關閉時間型號  38 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,3 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸1-5811590650
標準化 ISO 5599-1
尺寸 ISO 1
換向原理 5/3
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1100 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1100 l/min
流動電導系數C  4,3 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  28 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  2 Nm
重量  0,5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812110300
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  15 ms
關閉時間型號  46 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  4 Nm
重量  0,34 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812171650
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  17 ms
關閉時間型號  40 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  3,5 Nm
重量  0,56 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812220300
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  1,5 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  12 ms
關閉時間型號  12 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  4 Nm
重量  0,42 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812290650
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  1,5 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  14 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  3,5 Nm
重量  0,71 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 DO30-0820019980
標準化 CNOMO / NFE 49-003-1
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 塑料
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 65 l/min
Qn 2-3 80 l/min
壓縮空氣 接口 人口 CNOMO
壓縮空氣 接口 出口 CNOMO
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
標準  CNOMO / NFE 49-003-1
工作壓力范圍  0 ... 10 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
防護等級 帶接口  IP65
兼容性目錄  See table
暫載率  100 %
在多線路導線板上的組裝  P-導線板
固定螺栓  M4
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位三通換向閥, 系列 DO22-0820019990
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 壓鑄鋅
密封件材料 氟-樹膠
接口尺寸 B型 工業
Qn 1-2 40 l/min
Qn 2-3 52 l/min
壓縮空氣 接口 人口 M5
壓縮空氣 接口 出口 M5
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  1 ... 5 mg/m3
額定流量 1-2  40 l/min
額定流量 2-3  52 l/min
壓縮空氣連接  按照國際標準 ISO 16030
反向極性保護  反極性保護
兼容性目錄  See table
暫載率  100 %
接通時間型號  22 ms
關閉時間型號  20 ms
如閥受到阻隔，則100%接通時間的允許環境溫度為35 ?C。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
