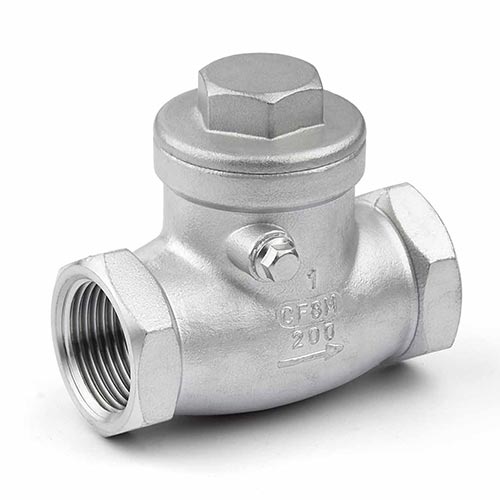

產品特點
絲扣臥式止回閥主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
執行標準
防爆中軸/全流 | |
適用溫度范圍 | -20 ~ 120℃ |
使用壓力 | ≤1.6MPa |
設計制造 | GB/T-12237/ANSI B16.34 |
尺寸參照 | GB/T-9113.1/ASMEB16.5CLASS150 |
長度 | GB/T-12221/ASMWB16.1 |
螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
檢查與測試 | GB/T-13927/API598 |
材料列表
部件名稱 | 材質 |
閥體 | 不銹鋼CF8MCF8 |
閥瓣 | 不銹鋼CF8M CF8 |
閥蓋 | 不銹鋼CF8M CF8 |
線條 | 聚四氟乙烯 |
螺栓 | 不銹鋼SS316 304 |
四氟墊片 | 聚四氟乙烯 |
金屬墊片 | 不銹鋼SS316 304 |
銷 | 不銹鋼SS316 304 |
外形尺寸
SIZE | L | D | H |
1/2" | 62 | 18 | 43 |
3/4" | 75 | 24 | 47 |
1" | 89 | 30 | 49 |
1-1/4" | 100 | 38 | 58 |
1-1/2" | 116 | 44 | 65 |
2" | 134 | 56 | 73 |
2-1/2" | 165 | 72 | 90 |
3" | 189 | 85 | 105 |
