▲產品特點

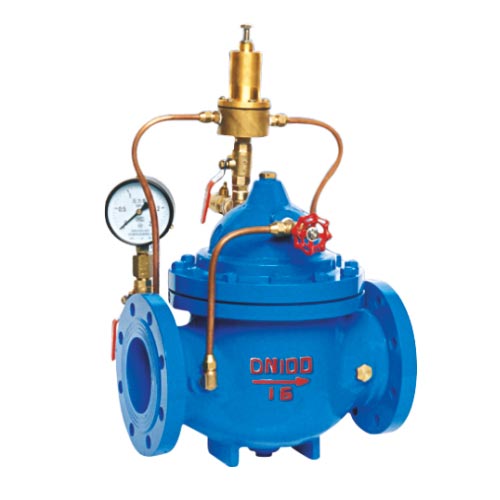

500X泄壓/持壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。做泄壓閥用時，可維持供水路壓力在設定的安全值之下，保持主閥，上游供水壓力。其工作原理，當導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉，作泄壓閥時，各球閥常開。當導閥常開。當導閥調整為持壓狀態時，只要主閥進口水壓底于導閥設定值，導閥即關閉。主要控制使升壓，主閥關閉。當主閥上游供水壓力超過導閥排至出口，控制室將壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。本產品利用水力自力控制。不需要其它裝置和能源，保養簡便，一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
▲產品性能
| 公稱壓力 (MPa) | 殼體試驗 (Mpa) | 密封試驗 (Mpa) | 氣密封試驗 (Mpa) | 工作溫度 | 適用介質 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化學 性質類似于水的介質 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

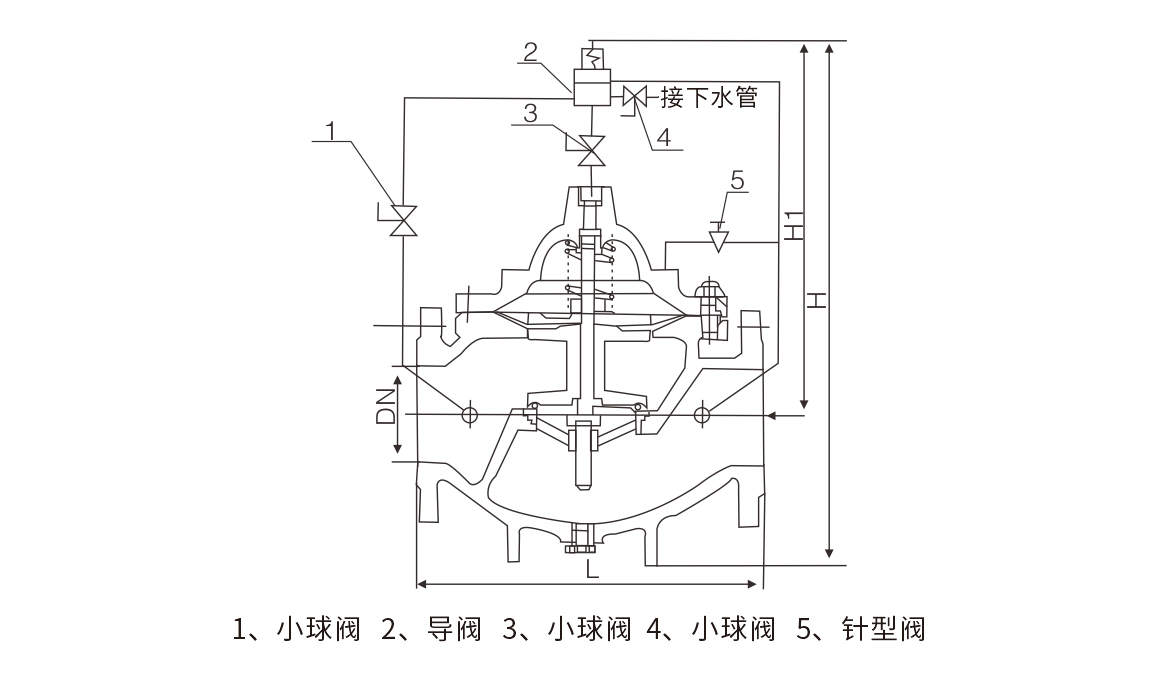

▲外形及連接尺寸
| DN | L | H1 | H |
| 20 | 150 | 463 | 557 |
| 25 | 160 | 463 | 557 |
| 32 | 180 | 463 | 557 |
| 40 | 200 | 516 | 610 |
| 50 | 205 | 516 | 610 |
| 65 | 215 | 520 | 625 |
| 80 | 245 | 537 | 642 |
| 100 | 292 | 596 | 750 |
| 125 | 330 | 653 | 808 |
| 150 | 355 | 709 | 864 |
| 200 | 495 | 805 | 1135 |
| 250 | 600 | 855 | 1185 |
| 300 | 698 | 953 | 1325 |
| 350 | 787 | 990 | 1385 |
| 400 | 914 | 1030 | 1445 |
| 500 | 978 | 1030 | 1445 |

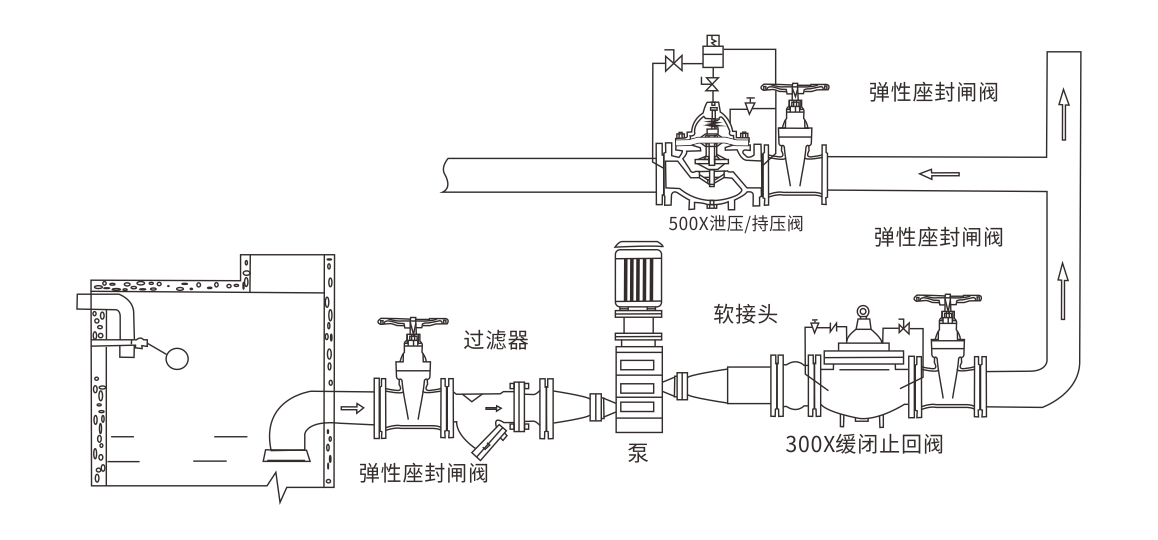

▲安裝示意圖
