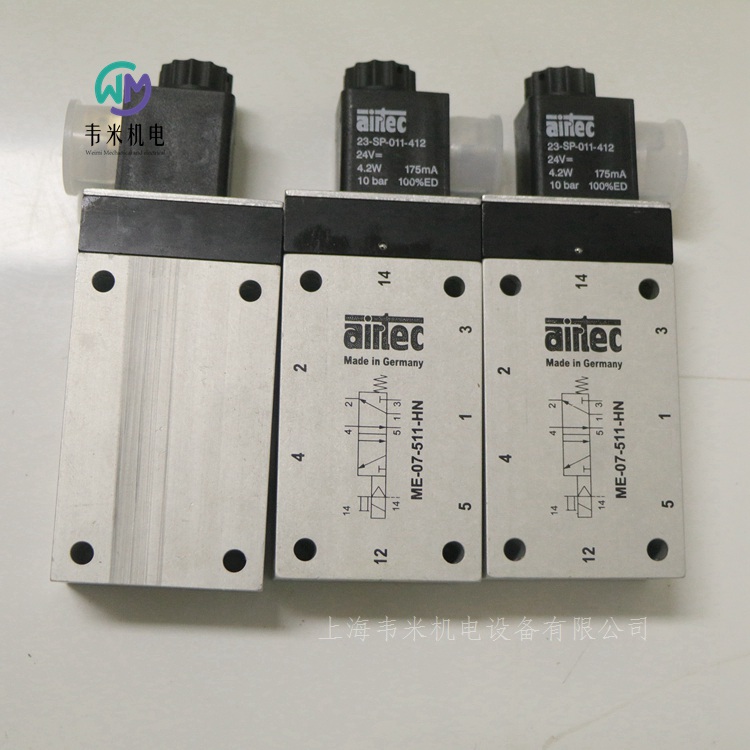

德國AIRTEC電磁閥ME-07-511-HN，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

德國AIRTEC電磁閥M-07系列
HN=手動修改?？稍?80?的范圍內重定位。適用HN在端口2的同一側提供標準閥門。
根據客戶要求閥門不帶接線盒時，標準線圈訂貨號的一個數字須在從1到4中改變。如果客戶需要訂購可選的接線盒，須分開訂購。
設計與功能
訂貨時請注明電壓。閥ME-07-511-HN-Q，ME-07-520-hN-Q適用于真空。(-0.95...10barl-14...175psi),
以下所有系列的閥可配防爆線圈，且符合歐洲94/9/1EQ(ATEX)防爆標準。
接口： G1/4
通徑： 9mm
溫度范圍： -10...70℃
材料:  閥體:鋁（陽極氧化)，密封圈:NBR和POM，內部零件:鋁、不銹鋼和黃銅
防護等級: IP65根據標準EN 60529
AIRTEC二位三通電磁閥
M-07-310-HN
M-07-311-HN
M-07-311-HN 108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通電磁閥
M-07-510-HN
M-07-511-HN
M-07-520-HN
M-07-520-HN 108-030-0026
M-07-511-HN 108-030-1160
M-07-511-HN 108-030-1065
M-07-511-HN-912
AIRTEC三位五通電磁閥
M-07-530-HN
M-07-530-HN 23-SP-011-427
M-07-533-HN
M-07-534-HN
M-07-530-HN 108-030-1067

德國AIRTEC愛爾泰克氣缸NYD系列
技術特點
直徑：20 mm至125 mm
雙重作用的
大行程：250 mm至400 mm
溫度范圍：-20?C… 80?C
ATEX：可選
版本：
高溫型-10?C… 150?C
介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料：
缸體：鋁材（陽極氧化處理）
缸蓋：壓鑄鋁，涂漆
活塞桿：不銹鋼
密封：PU、NBR（可選FKM）
可提供符合2014/34/EU（ATEX）的版本。
帶集成阻尼盤的雙作用氣缸。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。
可根據要求提供特殊行程長度。
200,210
雙作用集成絕緣盤，位置檢測
220
雙作用、防旋轉、集成阻尼盤、位置檢測
600, 610, 800, 810
雙作用、連續活塞桿、集成阻尼盤、位置檢測
620
雙作用、防旋轉、連續活塞桿、集成阻尼盤、位置檢測
200,600
標準型，外螺紋
210,610
標準型，內螺紋
220,620
帶防扭曲保護
202,602
高溫設計（有效位置檢測可達80?C），外螺紋
212,612
高溫設計（有效位置檢測可達80?C），內螺紋
222,622
高溫設計（有效位置檢測可達80?C），防旋轉，內螺紋
800
連續空心鉆孔活塞桿，外螺紋
810
連續空心鉆孔活塞桿，內螺紋
德國AIRTEC愛爾泰克短行程氣缸型號：
NYD-040-200-210
NYD-080-360-210

德國AIRTEC愛爾泰克氣缸NXD系列
技術特點
活塞直徑：12 mm至100 mm
雙重作用的
大行程：250 mm
溫度范圍：-20?C… 80?C
雙作用氣缸
版本：
高溫型-10?C… 150?C
介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
帶集成阻尼盤的雙作用氣缸。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。
可根據要求提供特殊行程長度。
設計與功能
雙作用氣缸帶有接近傳感器的永磁鐵和內置墊圈。氣缸的端蓋由安裝螺釘固定到鋁制的框架結構上。
200,210
雙作用集成絕緣盤，位置檢測
220
雙作用、防旋轉、集成阻尼盤、位置檢測
600, 610
雙作用、連續活塞桿、集成阻尼盤、位置檢測
200-帶有外螺紋的標準氣缸
210-帶有內螺紋的標準氣缸
220-非旋轉型標i準氣缸
600-帶有外螺紋的雙頭活塞桿
610-帶有內螺紋的雙頭活塞桿
標準行程長度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型號為200、210、600和610的氣缸的大行程為200 mm.
型號為220的氣缸的大行程為160 mm。
材料
氣缸管:鋁（陽極氧化處理)
端蓋:鋁（陽極氧化處理)
活塞桿:不銹鋼
密封:PU
德國愛爾泰克AIRTEC短行程氣缸訂貨型號：
NXD-012-015-200
NXD-025-015-200

德國AIRTEC愛爾泰克型材氣缸XL系列
技術特點
直徑：32 mm至125 mm
大行程：2.800 mm
溫度范圍：-20?C… 80?C
緩沖長度： 27...44mm?
接口：G1/8、G1/4、G3/8、G1/2
6bar時的理論作用力：420...6480N
活塞桿螺紋：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可選
版本：
低溫型-40?C… 80?C
高溫型-10?C… 150?C
低摩擦設計
介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料：
氣缸管:鋁材（陽極氧化處理)
端蓋:壓鑄鋁（涂漆處理)
活塞桿:鍍鉻（標準)–不銹鋼
密封:PU/NBR
雙作用氣缸，兩側具有可調節的氣動末端位置阻尼。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。
可根據要求提供特殊行程長度。
XL=基本版本。
XLBS=帶氣動制動的氣缸。
XLR=鎖緊裝置緩沖。
000-不銹鋼活塞桿
050-標準（鍍鉻銹鋼活塞桿)
070-雙活塞桿，活塞直徑32-63 mm
400-不銹鋼雙頭活塞桿
450-雙頭活塞桿，
設計與功能
雙作用鋁制氣缸帶有整套傳感器槽、可調襯墊和接近傳感器的永磁鐵。傳感器可以直接安裝在鋁制的槽中。標i淮行程長度參看下表，附加長度可按用戶要求提供。
這個系列的閥門符合94/9/EG (ATEX)標準，設計為防爆型。
050, 054, 000, 004
雙作用，兩側可調，氣動末端位置阻尼，位置檢測
152, 102
雙作用，兩側可調，氣動末端位置阻尼
450, 454, 400, 404
雙作用，連續活塞桿，兩側可調，氣動末端位置阻尼，位置檢測
552, 502
雙作用連續活塞桿，兩側可調，氣動末端位置阻尼
德國愛爾泰克AIRTEC型材氣缸訂貨型號：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050

德國AIRTEC公司是生產氣動元件的企業，具有30多年的生產經驗。它的總部坐落于德國法蘭克福市郊的科倫貝格(Kronberg)，生產位于斯圖加特附近的羅依特林根(Reutlingen)。AIlRTEC在20多個國家和地區擁有子公司和合作企業，為客戶提供優質便捷的服務。

AIRTEC屬于氣動自動化領域，具有技術力量，以及高質量解決各類技術問題的能力，同時為客戶提供品質、科技的產品，并以很低的維修率給客戶帶來巨大的利益。

注重質量是本公司的一貫的經營宗旨，“質量”是AIRTEC成功的決定因素。我們從產品開發研制階段起就把質量放在一位，這一宗旨始終貫穿于各個部門，貫穿于生產、調試、產品交付直至售前、售后服務的整個過程。此外，AIRTEC公司還是世界氣動行業中較早通過ISO9001質量認證的公司之一。

AIRTEC生產的閥能承受各種使用環境,如多粉塵的環境、潮濕的環境及野外。其主要原因是AIRTEC的閥芯結構，它是AIRTEC的設計。這也是AIRTEC的產品以其品質,長壽命而聞名全球的主要原因。

1)AIRTEC閥特有的密封設計是將復合樹脂環以及膨脹О形圈復合而成。由于復合樹脂環較硬，它的膨脹非常有限。
2)閥套由不銹鋼制成，閥套和復合樹脂之間具有配合公差。
3)閥套小孔內緣和閥芯上的復合樹脂環外緣均呈無銳邊狀，其邊緣相當于一把剃刀,可切碎任何進入閥套的小孔內的雜質顆粒，并由氣流帶走。這種抗污染的結構非常有效，使AIRTEC的閥能夠廣泛地用于煤礦、礦山、水泥等設備。
4)當閥長期不用時，由于AIRTEC閥特有的閥芯結構，密封圈也不會和閥套相互粘連，從而可以正常開啟。
5)和同樣規格尺寸的閥相比，AIRTEC的閥具有更大的流量。

1.管式閥安裝：螺紋接口,可以單獨或成組安裝。對于MF-05,MF-07和MF-25需要單個氣路板。
2.組合閥：3/2提動閥可安裝6個。用于:MS-18 ,MS-20。
3.P口氣路板：帶共用進氣口適合于安裝1-12個，3/2，5/2和5/3閥。閥用于中空螺栓安裝。用于:M-04,M-05，M-07，P-05和P-07。
4.P-R-S氣路板：帶共用進氣口和二個共用排氣口。適合于安裝5/2和5/3閥。閥用中空螺栓安裝。用于:M-04，M-05，M-07,P-05和P-07。
5.塑料氣路板：帶共用進氣口和二個共用排氣口。閥用兩個螺釘直接安裝在氣路板上。用于:MF-05，MF-25和MF-07。
6.模塊氣路板：模塊化P-R-S口氣路板,可擴展，帶共用進氣口和二個共用排氣口。可以安裝不同尺寸(1/8和1/4)的閥。用于:KM-09，KM-10。
7.板式閥安裝：于安裝5/2和5/3閥，其優點是更換閥時無需拔管子。帶共用進氣口和二個共用排氣口。閥用兩螺釘直接安裝在氣路板上。用于:MC-07，MC-20,MD-20.
8.可擴展氣路板：此模塊氣路板為可擴展型，有一個通用進氣口和兩個通用排氣口.根據需要添加閥門?？墒褂冒惭bDIN導軌的夾子。

閥島帶多針插頭，ASl，現場總線和 Interbus總線4-24個閥，G1/8和1/4
900-2100 NI/min (0.915-2.134 Cv)
RE-19/8-M
RE系列
19閥的數量
M接口形式
設計與功能
通過多芯電纜，控制信號從控制器傳輸到閥島，從而大大減少安裝工作量。閥島上不僅有電氣多針插頭，而且還帶有LED指示燈，手控按鈕和內部過壓保護電路。
G1/4的接口(2100NI/min/2.134Cv)的閥需要占用2個閥位。
以上的訂貨號中僅包含氣路板。閥及多針插頭電纜需另外注明。
供貨時，閥島已完全組裝完畢，并通過工廠性能測試。
電磁閥KF-09,KF-10
工作壓力范圍  3...8bar
溫度范圍  10℃... 50℃
防護等級  IP 56根據標準EN 60529
標準電壓 24VDC -10%... 15%
功耗  2.5w
輸出信號 極性保護電路和內插的浪涌吸收保護電路
材料：閥體：鋁（陽極氧化）、塑料；密封圈：NBR和POM；內部零件：鋁、黃銅、不銹鋼。
重量  0.2kg  0.37kg
AIRTEC二位五通換向閥
KF-09-511-HN
KF-09-510-HN
KF-09-510-HNT-442
KF-09-510-HNR-442
KF-09-511-HNT-442
KF-09-511-HNR-442
KF-10-510-HNT-442
KF-10-510-HNR-442
KF-10-511-HNT-442
KF-10-511-HNR-442
KF-10-520-HNT-442
KF-10-520-HNR-442

德國AIRTEC愛爾泰克電磁閥
技術特點
連接：G1/4
標稱寬度：9 mm
溫度范圍：-30?C… 80?C
工作壓力：3...8bar
防護等級：IP 65
閥門版本：
二位五通、三位五通
可用電壓：
直流：12V，24V
防護等級：符合EN 60529的IP 65
接口
ICK-09: G1/8
ICK-10: G1/4
標稱寬度
ICK-09: 6 mm
ICK-10: 9 mm
介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料：外殼：鋁陽極氧化，密封件：FKM和PU，內部零件：鋁、不銹鋼和Ms
電磁換向閥。接通電壓后，閥門切換。閥門配有鎖定手動輔助驅動裝置。通過螺絲進行驅動。
ICK-09-511-HN-xxx
ICK-10-511-HN-xxx
二位五通，單線圈，機械彈簧
ICK-09-520-HN-xxx
ICK-10-520-HN-xxx
二位五通，雙線圈，機械彈簧
ICK-09-530-HN-xxx
ICK-10-530-HN-xxx
三位五通，雙線圈，中間位置關閉

德國AIRTEC閥島RE-46
技術特點
工作連接：G1/8
標稱寬度：6 mm
溫度范圍：-10?C… 50?C
信號：4至24
閥門型號：
2 x 3/2路、二位五通、3/3路
電氣連接：
Multipol、AS接口、Profibus DP、Profinet RT/IRT、CANopen
溫度范圍-10?C… 50?C
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，塑料，密封件：NBR
根據EN 60529，防護等級為IP 65
帶有集電器連接、集成LED顯示屏和保護電路的閥門/基板系統。閥端可在每個站上配備2 x 3/2通閥、5/2或5/3通閥。所有端口都可以從前面訪問。
閥門終端交付時已完全組裝和測試。閥門根據其功能進行布置。高位編號（KF-46-534-HN）安裝在電氣連接件上，低位編號（KV-46-210/2-HN）遠離電氣連接件安裝，密封板（RE-46-V-EP）安裝在連接件閥門后面。訂購時必須其他順序。
AIRTEC愛爾泰克閥島
RE-46/04-G-M-1
RE-46/06-G-M-1
RE-46/08-G-M-1
RE-46/10-G-M-1
RE-46/12-G-M-1
RE-46/14-G-M-1
RE-46/16-G-M-1
RE-46/18-G-M-1
RE-46/20-G-M-1
RE-46/22-G-M-1
RE-46/24-G-M-1
RE-46/04-G-AS3
RE-46/08-G-AS3
RE-46/12-G-AS3

德國AIRTEC電磁閥KF-46系列
根據端子類型的工作連接
溫度范圍-10?C… 50?C
電壓：24VDC ?10%
功耗：1.3W
防護等級：IP65
工作原理：2.5...8bar
標稱寬度：4.5mm
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，塑料，密封件：NBR，
內部零件：鋁、不銹鋼和Ms
額定電壓24V DC，?10%
每磁鐵功耗1.3 W
根據EN 60529，防護等級為IP 65
電動柱塞閥。接通電壓后，閥門切換。閥門配備有應急鎖定手動驅動裝置。使用螺絲通過端子蓋進行操作。
KF-46-210/2-HN-S12
2x二位二通，單線圈，空氣彈簧復位，全部關閉
KF-46-310/2-HN-S12
2x二位三通，單線圈，空氣彈簧復位，全部關閉
KF-46-312/2-HN-S12
2x二位三通，單線圈，空氣彈簧復位，全部打開
KF-46-314/2-HN-S12
2x二位三通，單線圈，空氣彈簧復位，1個位置打開，1個位置關閉
KF-46-510-HN-S12
二位五通，單線圈，空氣彈簧復位
KF-46-511-HN-S12
二位五通，單線圈，機械彈簧復位
KF-46-520-HN-S12
二位五通，雙線圈
KF-46-530-HN-S12
三位五通，中間位置關閉
KF-46-533-HN-S12
三位五通，中間位置通風
KF-46-534-HN-S12
三位五通，中間位置通風

德國AIRTEC電磁閥KM-10系列
技術特點
連接：G1/4
標稱寬度：9 mm
溫度范圍：-10?C… 70?C
防護等級：IP 65
ATEX：可選
閥門型號：
二位五通、三位五通
可用電壓：
直流：12V，24V
交流：24V、115V、230V
連接
KM-09:  G1/8
KM-10:  G1/4
標稱寬度
KM-09:  6 mm
KM-10:  9 mm
溫度范圍-10?C… 70?C
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少比  低環境溫度低10?C。
材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，
內部零件：鋁、不銹鋼和Ms
根據EN 60529，防護等級為IP 65
可提供符合2014/34/EU（ATEX）的版本
電動柱塞閥。接通電壓后，閥門切換。這些閥門配有閉鎖式手動輔助執行機構。用螺絲刀驅動。
AIRTEC二位五通電磁閥
KM-10-510-HN
KM-10-511-HN
KM-10-520-HN
AIRTEC三位五通電磁閥
KM-10-530-HN
KM-10-533-HN
KM-10-534-HN

德國AIRTEC電磁閥KN-05、KN-55系列
技術特點
連接：G1/4，Namur
流量  780NL/min
壓力范圍  3...10bar
標稱寬度：6 mm
溫度范圍：-10?C… 70?C
防護等級：IP 65
ATEX：可選
閥門型號：
3/2路、二位五通、3/3路
可用電壓：
直流：12V，24V
交流：24V、115V、230V
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，
內部零件：鋁、不銹鋼和Ms
根據EN 60529，防護等級為IP 65
可提供符合2014/34/EU（ATEX）的版本。
電動柱塞閥。接通電壓后，閥門切換。這些閥門配備有手動應急裝置。用螺絲刀驅動。
KN-55型配備了防潮磁性線圈和磁鐵上的附加密封。
包括安裝螺釘、編碼銷和O型環。
KN-05-310-HN-xxx
KN-55-310-HN-xxx
二位三通，單線圈，空氣彈簧復位，靜止位置關閉
KN-05-311-HN-xxx
KN-55-311-HN-xxx
二位三通，單線圈，機械彈簧復位，靜止位置關閉
KN-05-510-HN-xxx
KN-55-510-HN-xxx
二位五通，單線圈，空氣彈簧復位
KN-05-511-HN-xxx
KN-55-511-HN-xxx
二位五通，雙線圈，機械彈簧復位
KN-05-520-HN-xxx
KN-55-520-HN-xxx
二位五通，雙線圈，空氣彈簧復位
KN-05-530-HN-xxx
KN-55-530-HN-xxx
三位五通，中間位置關閉
KN-05-533-HN-xxx
KN-55-533-HN-xxx
三位五通，中間位置常開
-441 12VDC 4,2 W
-461 12V DC 2,2 W
-442 24V DC 4,2 W
-O42 24V DC 4,2 W
-462 24V DC 2,2 W
-O62 24V DC 2,5 W
-452 24VAC 7/4 VA
-456 115 VAC 7/4 VA
-457  230 VAC 7/4 VA

德國AIRTEC電磁閥ME-07-511-HN
