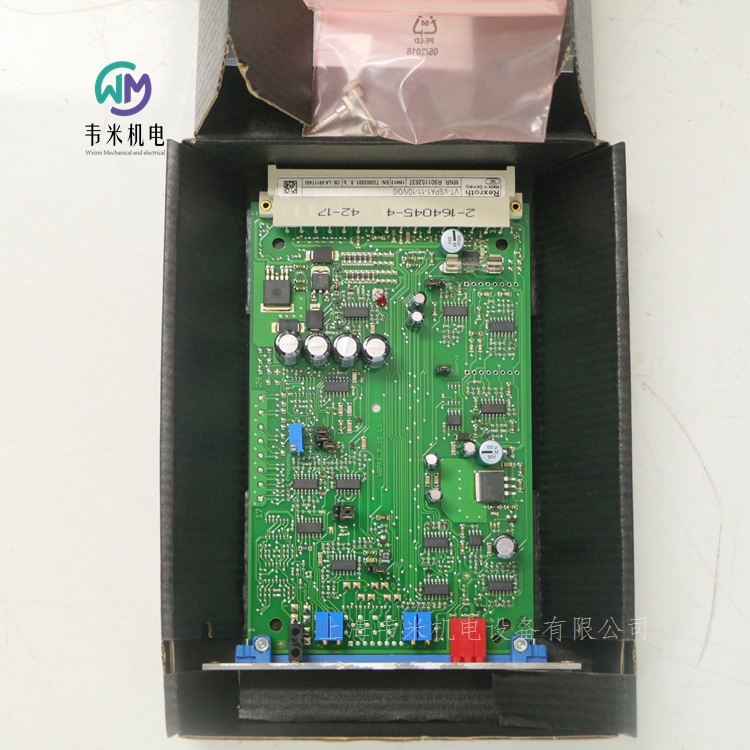

力士樂比例閥放大板VT-VSPA1-11-10/V0/0，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分輸入，可從電壓輸入轉換到電流輸入
附加控制值輸入 0 至 9 V
斜坡發生器，可分別針對向上和向下方向進行調節
定時功率輸出級
"準備就緒"消息（僅限帶有 LED 顯示的 VT-VSPA1K-1 型號）
電源的反向極性保護
4 至 20 mA 電流輸入的電纜中斷檢測
線圈導線的短路保護
線圈導線的電纜中斷檢測
借助供電設備的 9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 100 l/min
用于 I4.0 的數字接口 IO-Link
可靠-經過驗證且堅固耐用的設計
安全-控制閥芯的故障安全位置處于關閉狀態
節能-無需先導油
高質量-具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥。
結構
4WRPEH 高頻響閥主要包括：
帶伺服閥性能控制閥芯和套筒的閥體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于磁力變化，該線圈需抵住彈簧調節控制閥芯。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件扺住彈簧將控制閥芯調節到中心位置。在停用狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈斷電
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅當接口為 "C6" 時：
額外使能未激活
衰減閥板 "D"
衰減閥板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
不建議將衰減閥板用于主要為低頻激勵 < 300 Hz 的應用。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜。
建議在環境空氣濕度較高以及周期性溫度變化較大的非工業常見條件下使用。


力士樂REXROTH帶電氣位置反饋的直動式比例方向閥作為控制系統的先導控制閥
SY(H)DFE 的先導控制閥。
VT-DFP.
組件系列 2X, 1X
用帶電氣反饋的比例電磁鐵操縱
控制電子元件：
VT-DFP 適用于 SY(H)DFE1
-外部控制電子元件 VT 5041-3X
控制電子元件：
VT-DFPE 適用于 SY(H)DFEE
-集成式，模擬
控制電子元件：
VT-DFPC 適用于 SY(H)DFEC
-集成式，帶 CAN 總線接口的數字電子元件
控制電子元件：
VT-DFPn 適用于 SY(H)DFEn
-集成式，帶 CAN 總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPD 適用于 SY(H)DFED
-集成式，帶以太網總線接口的數字電子元件，用于變速操作
控制電子元件：
VT-DFPF 適用于 SY(H)DFEF
-集成式，帶以太網總線接口的數字電子元件
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
配件
SYDFE1系列配件
外部控制電子元件 VT 5041-3X/1 沒有功率限制，不帶擺動角顯示
R901236404
外部控制電子元件 VT 5041-3X/2 沒有功率限制，不帶擺動角顯示
R901263598
外部控制電子元件 VT 5041-3X/3 沒有功率限制，不帶擺動角顯示
R901196678
線圈插頭的連接插頭
R901017011
閥門位置傳感器的連接插頭
R900023126
泵位置傳感器的連接插頭
R900013674
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用電纜進行對中連接 X1 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 X1 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 X1 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
緊湊型電源設備 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不帶串行接口的筆記本電腦 USB 串行轉換器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 處連接 Win-PED PC (RS232) 的電纜，長度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步連接的 T 型連接器及在連接器 X2 處使用壓力傳感器
R901117164
用于接口 X3 的連接插頭，M12，直通式，可單獨連接，5 針，有屏蔽，A 編碼，電纜直徑 6 -8 mm
R901076910
用于將計算機連接到 CAN 總線系統的轉換器 USB/CAN 總線
R901071963
將 CAN 總線/X3 連接到 CAN 總線轉換器 (D-Sub) 的電纜
R901152127
SYDFED配件
不用電纜進行對中連接 XH4 的 12 極連接插頭（裝配件組件）
R900884671
用電纜線組 2 x 5 m 進行對中連接 XH4 的 12 針連接插頭
R900032356
用電纜線組 2 x 20 m 進行對中連接 XH4 的 12 針連接插頭
R900860399
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
測試設備 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806
SYDFEF系列配件
不用電纜（裝配件組件）進行對中連接 XH1 的 6 針連接插頭
R900021267
用電纜線組 3 m 進行對中連接 XH1 的 6 針連接插頭
R901420483
用電纜線組 5 m 進行對中連接 XH1 的 6 針連接插頭
R901420491
用電纜線組 10 m 進行對中連接 XH1 的 6 針連接插頭
R901420496
壓力傳感器 HM 20-2X，測量范圍 315 bar (4 -20 mA)
R901342029
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.1 -10 V)
R901342030
壓力傳感器 HM 20-2X，測量范圍 315 bar (0.5 -5 V) 帶 0.5 m 電纜
R901342038
M12 到 RJ45（連接 X7E1 和 X7E2）的以太網連接電纜，附加信息類型名稱 RKB0044/003,0
R911343806




力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … 60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm?/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 60 ?C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）?？刂破钚拚埃瑢⑼ㄟ^控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（僅限接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... 20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M



力士樂REXROTH先導式比例方向插裝閥
FES
規格 25, 32, 40, 50, 63
組件系列 3X
大工作壓力 315 bar
溫度范圍  -20 … 80℃
大工作壓力  315bar
粘度范圍  15 … 380mm?/s
滯后  < 0.2%
響應靈敏度  < 0.1%
反向死區  < 0.15%
電壓類型  直流電壓
額定電流  1000mA
感應  6 ... 8mH
振蕩器頻率  2.5kHz
電氣位置測量系統  差動節流
油路塊安裝技術中的先導式二通比例節流閥
安裝尺寸符合 DIN ISO 7368
節流閥芯電動位置控制
可雙向流通
如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動
與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制
用于外部模擬電子元件
FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥，用以提供連續流量控制。
技術設置：
閥門由四個主裝配件組成：
用于先導油連接且?guī)нB接面的蓋
帶節流閥芯的主閥
帶比例電磁鐵的先導控制閥
節流閥芯與控制值相關的位置控制，以及由此定義的節流孔開口。
流量取決于節流孔與節流閥芯的位置之間的 ?p 。
使用位置傳感器對節流閥芯位置的理論值進行記錄；在電子元件中對控制/理論值進行比較；準備并利用差值作為控制輸出，以修正節流閥芯相對比例電磁鐵和先導控制閥 的位置。
NG25、32、40 規格的區域與區域的面積比 ?=? 2 : 1，NG 50、63 規格的區域與區域的面積比 ?=? 1.6 : 1。
流動方向 A → B（連接 X 至 A）；
流動方向 B → A（連接 X 至 B）；
可能通過 X 供油的外部先導油。
當啟用斷開時，節流閥芯將移動到閥座位置，并以無漏油方式阻塞 A → B 的流向。閥芯密封件以無漏油方式將油口 B 密封連接到控制腔；對于內部先導供油，請注意通過先導控制閥從 X 泄漏到 Y 的油！
控制值為 0 V 或 4 mA 的節流閥芯位置已調節，而節流孔仍然位于正重疊位置。
比例電磁鐵克服彈簧移動先導閥芯，并打開從控制腔到 Y 的連接；在區域內 A 處的壓力和環形區域內 B 處的壓力的共同作用下，控制腔內減壓且節流閥芯向開口方向移動。
比例電磁鐵處流量降低；彈簧移動先導閥芯遠離比例電磁鐵，并打開從 X 到控制腔的連接；控制腔內壓力增大；區域處的壓力和彈簧力共同使節流閥芯向閉合方向移動
可與壓力補償器配合使用以提供壓力補償流量控制
一旦位置傳感器出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
控制油口 X 的壓力和彈簧力共同使閥芯移動到閥座位置，并阻塞 A → B 的流向。
一般功能：
打開節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
關閉節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
流量控制功能：
電源電壓故障：
注意；
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞！




力士樂REXROTH三通型號的直動式比例減壓閥
3DREP(E) 6
規格 6
組件系列 2X
安裝位置  任意位置，好為水平
重量  2kg
溫度范圍  -20 … 80℃
建議粘度范圍  30 … 46
滯后  ≤ 5%
重復精度  ≤ 1%
響應靈敏度  ≤ 0.5%
反向死區  ≤ 1%
大工作壓力 100 bar
大流量 15 l/min
電壓類型  直流電壓
信號類型  模擬
用于控制壓力和流向的直動式比例閥
通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱
用于底板安裝：孔圖按 ISO 4401
手動應急操作，可選
彈簧定中的控制滑板
帶集成電子元件 (OBE) 的型號 3DREPE
帶外部電子元件的型號 3DREP
三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
控制閥芯，帶壓力測量閥芯
帶對中螺紋的線圈
可選集成控制電子元件
功能：
通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈斷電后，控制閥芯 將通過壓縮彈簧保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”）通電，壓力測量閥芯和控制閥芯 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯，并建立 B 與 T 的連接，直到重新達到調定壓力。
壓力與線圈電流成比例。當線圈關閉時，控制閥芯 在壓縮彈簧的作用下返回到中心位置?？蛇x手動應急操作元件可在線圈不通電的情況下移動控制閥芯。
注意：
意外激活手動應急操作元件可能會導致不受控制的機器運動！
帶兩個閥芯位置的閥門（型號 3DREP..A.. 或 3DREP..B..）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，雙閥芯位置閥僅配有線圈“a” 或線圈“b”。它裝有保護塞來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
控制值：
E 處的參考電位和 D 處的正控制值（或 12 ... 20 mA）導致 A 處產生壓力。
E 處的參考電位和 D 處的負控制值（或 12 ... 4 mA）導致 B 處產生壓力。
通過“b”側帶線圈的閥門（型號 A），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 A 處產生壓力。
通過“a”側帶線圈的閥門（型號 B），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 B 處產生壓力。
連接電纜：
推薦：
電纜長度不超過 25 m：型號 LiYCY 5 x 0.75 mm2
電纜長度不超過 50 m：型號 LiYCY 5 x 1.0 mm2
外徑 6.5 至 11 mm
在供電側將屏蔽連接到 PE。
德國力士樂REXROTH比例減壓閥訂貨號和型號：
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R901280845 3DREE10P-7X/200YG24K31F1V

力士樂REXROTH帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
0811402041 DBE6X-11/180G24-25NZ4M
DBETBX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
帶有位置反饋的直動式閥門，用于限制系統壓力
位置控制，帶有強線圈磁力
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DBETBX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于無級限制系統壓力。它們由位置控制的比例電磁鐵啟動。
01帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)
DBETB
02油口安裝面符合 ISO 4401-03-02-0-05
X
03組件系列 10 ... 19（10 ... 19：安裝和連接尺寸不變）- 規格 10
1X
大壓力等級
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高為 315 bar
315
電源
05直流電壓 24 V
G24
線圈型號（電流）
06大線圈電流 3.7 A
37
電氣連接
07連接器符合 DIN 43650-AM2連接插頭包括在交付范圍內
Z4
密封材料
08 NBR 密封件
M



力士樂REXROTH直動式比例溢流閥
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
DBETX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
大流量 1.5 l/min
底板安裝
重量  1.9kg
溫度范圍  -20 … 50℃
大振動電阻  25 g，所有方向的室內振動測試 (24 h)
建議粘度范圍  20 … 100mm?/s
滯后  ≤ 4%
反向死區  ≤ 3%
制造公差  ≤ 10%
驅動時間  開60ms  關70ms
油口安裝面符合 ISO 4401-03-02-0-05（但不帶孔）
可借助線圈電流調節
線圈變量 Imax = 0.8 A 或 2.5 A
大壓力限制（即使有故障電子元件）
帶斜坡和閥門調整功能的外部控制電子元件
一般信息
DBETX 型比例溢流閥是閥芯-閥座設計的遠程控制閥（先導控制閥）。該閥用于限制系統壓力。
通過比例線圈進行操作。
線圈內部與油口 T 連接，注滿液壓油。
使用該閥門可通過控制電子元件根據線圈電流在盡可能恒定的流量 ≤1 l/min 條件下調整待限制的系統壓力。
該閥門基本上由外殼、比例線圈、閥座和閥芯組成。
基本原理
在控制電子元件上預設控制值，用于設置系統壓力。電子元件根據控制值借助經調節的 PWM 電流（脈寬調制）控制電磁線圈。比例線圈 將電流轉化為機械力，通過銜鐵柱塞作用到主彈簧上。閥芯和閥座之間的壓縮彈簧確保穩定性和小剩余壓力。閥芯上的彈簧力和閥座中的壓力在恒定油流 (0.7 - 1 l/min) 時相抵。大壓力等級由閥芯/閥座孔配置決定。
大壓力限制
在控制電子元件失靈或損壞，并由此導致不可控超出線圈電流 (Imax) 時，大彈簧力對壓力限制至關重要。




力士樂REXROTH帶感應式位置傳感器的先導式比例減壓閥
DREB6X
0811402080 DREBE6X-1X/175MG24K31A1M
0811402051 DREB6X-11/175MG24-25Z4M
規格 6
組件系列 1X
大工作壓力 315 bar
先導流量  ≈ 0.6 l/min
大流量 40 l/min
安裝位置  任意
重量  2.4kg
環境溫度范圍  -20 … 50℃
液壓油溫度范圍  -20 … 80℃
粘度范圍  10 … 800mm?/s
滯后  ≤ 1%
控制值壓力特性曲線的制造公差  ≤ 10%
大線圈電流  2.5A
電磁線圈電阻（20 ?C 時的低溫值）  3Ω
占空比  100%
防護等級符合 DIN EN 60529  IP65
用于系統壓力減壓的先導式閥門，位于執行機構（僅內部先導油供油）
三通型號
可通過線圈電樞位置相對于壓縮彈簧調節
位置控制，小滯后 < 1%，驅動時間短
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DREB6X 型比例減壓閥屬于先導式減壓閥；其主級為三通型號。先導控制閥（DBV 先導級）具有通過 P 的流量控制的內部先導油供油。操作由作用于彈簧的位置控制比例電磁鐵進行。從而實現短驅動時間和小滯后?？赏ㄟ^線圈電流對 A 處壓力（執行機構）進行無級設置進而減少對閥門的使用。




力士樂REXROTH帶集成電子元件 (OBE) 和位置反饋的直動式比例溢流閥
0811402070 DBETBEX-10/315G24K31A1M
DBETBEX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
重量  2.7kg
安裝位置  任意
環境溫度范圍  -20 … 50℃
占空比  100%
防護等級符合 DIN EN 60529  IP65
電源  24V
電源電壓范圍   40 … 21V
液壓油溫度范圍  -20 … 70℃
滯后  ≤ 0.2%
反向死區  ≤ 0.1%
帶有集成電子元件和位置反饋的直動式閥門，用于限制系統壓力
可通過線圈電樞位置相對于壓縮彈簧調節
位置控制，小滯后 < 0.2%，驅動時間短
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DBETBEX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于限制系統壓力。它們由位置控制的比例電磁鐵啟動。此閥門具有驅動時間短和低滯后的特點。





力士樂REXROTH先導式比例溢流閥
R901363276 DBEM10-71/350YG24K4V
DBEM
組件系列 7X
大工作壓力 350 bar
用于限制系統壓力的先導式閥門
通過比例電磁鐵控制
用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264
大壓力限制
閥和控制電子元件都出自同門
外部控制電子元件（單獨訂購）
功能
DBEM 型閥門屬于先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。
型號 DBEM...
施加在通道 P 中的壓力作用于主閥芯 。同時，油口 P 處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵 的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口 P 到 T 的連接。主閥芯可控制油口 P 處的設定工作壓力。由于液壓保護可防止出現不允許的高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架 固定于閥座，并且閥芯由此關閉。如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口 Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口 P 到 T 的連接。主閥芯控制油口 P 處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口 Y必須從外部管式連接至油箱。需在卸壓后連接油箱?？赏ㄟ^油口 X對閥門進行卸載或限制大壓力。


力士樂REXROTH帶集成電子元件 (OBE) 的先導式比例溢流閥
R901344448 DBEME10-71/315YG24K31A1M
DBEME
組件系列 7x
大工作壓力 350 bar
用于限制系統壓力的先導式閥門
通過比例電磁鐵控制
用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264
大壓力限制
閥和控制電子元件都出自同門
設定值壓力特性曲線的制造公差小的集成電子元件 (OBE)
功能
DBEM 型閥門是一種帶有集成電子元件 (OBE) 的先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
型號 DBEME...
施加在通道P中的壓力作用于主閥芯。同時，油口P處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口P到T的連接。主閥芯可控制油口P處的設定工作壓力。
由于液壓保護可防止出現異常高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架固定于閥座，并且閥芯由此關閉。
如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口P到T的連接。主閥芯控制油口P處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口Y必須從外部管式連接至油箱。需在卸壓后連接油箱。可通過油口X對閥門進行卸載或限制大壓力。

力士樂比例閥放大板VT-VSPA1-11-10/V0/0
