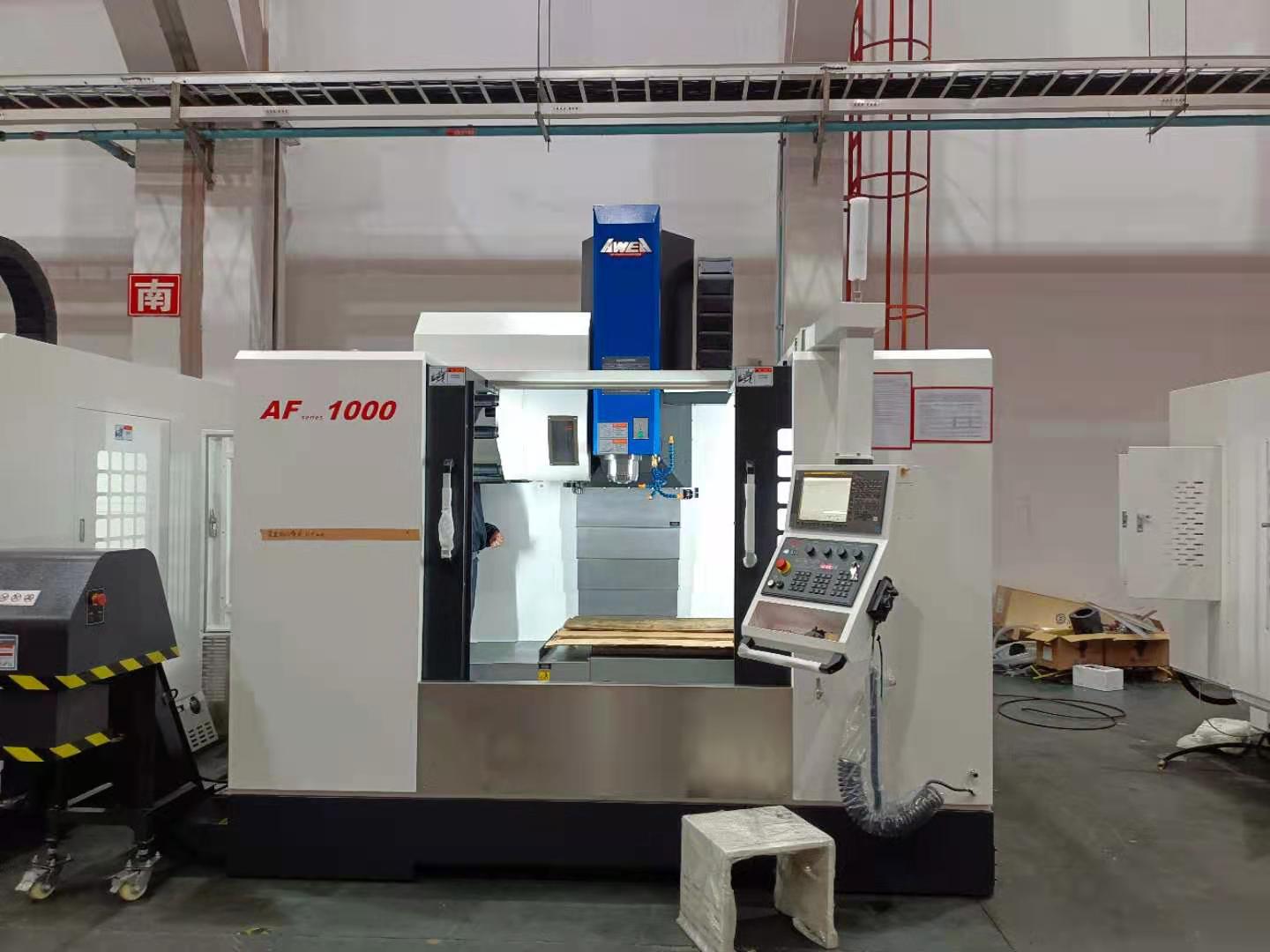

AF 系列高效能立式加工機，以高功率直結式主軸及強力滾柱型線性滑軌為設計基礎，結合高剛性結構與快速刀臂式換刀機構，提供您高速、大馬力與超穩定的加工能力。是所有同級機種中具備性價比的機種之一，并因此廣為各大精密模具與精密零件加工廠所廣泛采用。可充分符合您今日與未來的各種加工需求。

憑藉著先進的研發技術，專為高精密模具加工產業所設計之 AF 系列機種，充分展現高精度與高效能的切削加工能力，是所有同級機種中具備性價比的機種之一，

高速、高功率直結式主軸設計，確保本系列精密的輪廓曲線加工能力，滿具產業的使用需求

三軸采用重負荷滾柱型線性滑軌設計，提供的控制性與支撐剛性

高效率 24T 刀臂式刀庫設計，換刀迅速且具備*之可靠度

懸臂式操作面板與超大的防護門開啟寬度，提供便利的操作介面與寬敞的上下料作業空間高剛性結構

所有鑄件結構皆經過 FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性

△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供切削剛性

工作臺采用放射狀加強肋設計，結構強度大幅提升

底座采用跨距設計，提供優異的支撐剛性，確保動態精度

立柱與底座接觸面皆經過手工鏟花程序，確保組裝精度、結構強度及均衡負載

X 軸行程 1,400 mm 以上之機型，底座采高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作臺懸垂問題，確保支撐剛性。

三軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

重要諸元		AF-1000	AF-1060	AF-1250	AF-1460
X 軸行程	mm	1,020	1,060	1,250	1,400
Y 軸行程	mm	550	600	620
Z 軸行程	mm	635	600	620
主軸中心至立柱軌道面距離	mm	588	740	730
主軸鼻端至工作臺中心距離	mm	100 ~ 735	100 ~ 700	100 ~ 720
工作臺
工作臺尺寸 ( X 方向 )	mm	1,200		1,350	1,500
工作臺尺寸 ( Y 方向 )	mm	550	600	620
工作臺大載重量	kg	700		1,000
主軸
主軸內孔規格		BT40
主軸馬達 ( 連續 / 30 分鐘 )	kW	5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm )
主軸轉速	rpm	直結式 10,000 / 12,000 / 15,000
三軸進給
X / Y 軸快速進給速率	m/min.	36
Z 軸快速進給速率	m/min.	24
切削進給速率	m/min.	1 ~ 15
刀庫
刀庫容量	T	24
大長度	mm	250
大重量	kg	7
大直徑 / 鄰刀空	mm	? 75 / ? 150
精度
定位精度 ( ISO230-2 )	mm	0.006	0.008
重現精度 ( ISO230-2 )	mm	0.006
一般規格
控制器		FANUC Oi -MF
氣壓需求	kg/cm?	6
電力需求	kVA	30		35
切削液容量	liter	360	340	430	470
機器重量	kg	7,000	7,000	8,000	8,200

本型錄之規格如有變更，恕不另行通知。
