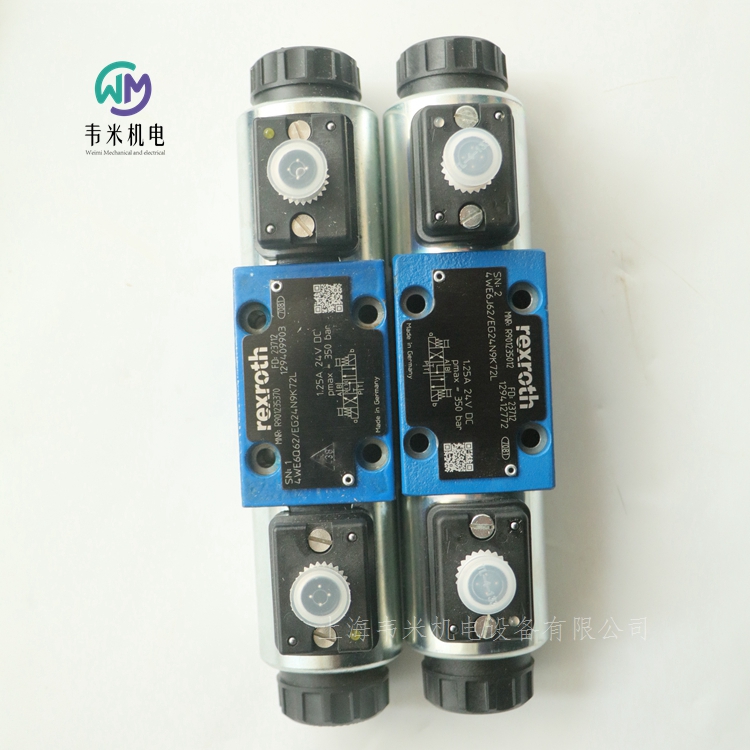

REXROTH電磁閥4WE6Q62/EG24N9K72L，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6...E
規格 6
組件系列 6X
大工作壓力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型號
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
高功率線圈，可選旋轉 90?
電氣連接作為單個或?qū)χ羞B接
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
通過 CSA 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。
在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。
接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確排風，以確保正常運行。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且?guī)鞯姆较蜷y。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH電磁閥訂貨號和型號：
R900561180 3WE6A62/EG24N9K4
R900907814 3WE6B9-62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900561274 4WE6D62/EG24N9K4
R900908590 4WE6D62/EG24N9K4/B12
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900909559 4WE6D62/EW230N9K4
R900567512 4WE6D62/OFEG24N9K4
R900903465 4WE6D62/OFEG24N9K4/V
R900567997 4WE6J73-62/EG24N9K4/A12
R900931967 4WE6JA62/EG24N9K4/B08
R900561291 4WE6JB62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561288 4WE6J62/EG24N9K4
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900940418 4WE6Y11-62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 10...E
規格 10
組件系列 5X
大工作壓力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
高功率線圈，可選旋轉 90?
電氣連接作為單個或?qū)χ羞B接
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，可選
通過 CSA C22.2  139-13 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確通風，以確保能夠發揮正常功能。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且?guī)鞯姆较蜷y。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。
與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH電磁換向閥訂貨號和型號：
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901401552 4WE10J50/HG24N9K4/M
R901278782 4WE10JA50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901391203 4WE10C51/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M



力士樂REXROTH帶電磁啟動的直動式方向滑閥
Z4WE 6
R901087024 Z4WE6X252-31/EG24N9K4/V/60
規格 6
組件系列 3X
大工作壓力 315 bar
大流量 50 l/min
重量
單線圈1.2kg
雙線圈1.6kg
溫度范圍  -20 … 50℃
特點
二位四通和三位四通方向截止閥
疊加閥
作為直通閥或短路閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
在油中開關的交流或直流電磁鐵
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。
在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。
液壓系統必須正確通風，以確保能夠發揮正常功能。
線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。
線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。
可選手動應急操作可在線圈不通電的情況下移動控制閥芯。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
允許的沖擊和振動載荷參見參數單 08012。
注意事項：
電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路。或者，也可以選擇帶有集成干擾保護電路的連接器。
注意事項：
建立電氣連接時，必須正確連接保護接地導線 (PE )。
必須以減輕拉力的方式布線！
電纜束線圈只適用于安裝的電纜。
在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。
保護接地導線橫截面等于或大于電源的線路橫截面。
閥門安裝面必須連接到保護接地導線系統。



帶電磁啟動的直動式方向滑閥
5-.WE
5 腔型號
規格 10
組件系列 5X
大工作壓力 420 bar
大流量 150 l/min
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
高功率線圈，可選旋轉 90?
電氣連接作為單個連接
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75VDC 時，CE 符合性符合低電壓指令 2006/95/EC
通過 UR 認證 UL 429 的電磁線圈
通過 CSA C22.2  139-10 認證，可選
5-.WE 型 5 腔體方向閥是切換時間增加的電磁線圈操作方向滑閥。該閥控制流體的啟動、停止和方向。這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。
在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置（不帶彈簧“O”的閥除外）。
當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的終端位置。這樣就可以根據所選符號釋放所需流向。
在關閉電子線圈后，控制閥芯將被推回至中心位置或初始位置（帶“OF”器的閥和不帶彈簧類型“O”的閥除外）。
手動應急操作允許在不給線圈通電的情況下手動切換閥。
要確保正常運行，請確保將線圈的壓力腔注滿液壓油。
節流插件
在通道 P、A、B 或 T 中使用節流插件時，閥處的流阻會增加。根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
不帶彈簧復位“O” （僅可使用符號 A、C 和 D）
這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器“OF” （僅可使用符號 A、C 和 D）
這種型號為帶 2 個閥芯位置和 2 個電子線圈 且?guī)?器的方向閥。器用于將控制閥芯鎖定在相關的閥芯位置。因此，在操作過程中，無需向電子線圈持續施加電流，這樣有助于節能操作。
注意：
如果閥門帶有器，油箱管路中兩個或多個閥門的壓力峰值可能造成意外的控制閥芯運動！因此我們建議提供單獨的回油管路或在油箱管路中安裝單向閥。
影響切換時間
使用 5-.WE 型的 5 腔體方向閥，通過節流螺釘“C”或所選的“A0.”節流孔，可以將切換時間延遲到 100 ms 甚至更久。在此連接中，切換時間與壓力、流量以及粘度相關，具體取決于安裝情況。通過在兩個彈簧腔之間的連接通道內進行限制（節流或節流孔），切換時間將受到影響。在切換過程中，連接通道內的液體容積將由一個彈簧腔排放至另一個彈簧腔。
T 通道與彈簧腔分開以實現軟切換。
注意！
僅當調節主軸需要比螺母高出多 3 mm時將其旋出。



力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6…B..XD
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
應用領域符合防爆指令 2014/34/EU：I M2；II 2G
應用領域符合技術規則 EAC TR CU 012/2011：I M2；II 2G
閥防爆保護類型：
– Ex h I Mb X 符合 EN 80079-38
– Ex h IIC T4 Gb X 符合 EN 80079-36
閥線圈防爆保護類型：
– Ex db I Mb 符合 EN 60079-1
– Ex db IIC T4 Gb 符合 EN 60079-1
電磁線圈經過 IECEx 認證
三位四通、二位四通或二位三通型號
預期在潛在爆炸性環境中使用，
油口安裝面符合 ISO 4401-03-02-0-05
帶濕式插腳的直流線圈
帶單個連接和電纜束線圈的電氣連接
帶手動應急操作
WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及一個或兩個復位彈簧。
在非操作狀態下，控制閥芯通過復位彈簧保持在中心位置或初始位置（脈沖閥芯除外）。通過濕式插腳線圈操作控制閥芯。
液壓系統必須正確通風，以確保能夠發揮正常功能。
線圈的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這會釋放所需的流向 P → A 和 B → T 或 P → B 和 A → T。
線圈斷電后，控制閥芯由復位彈簧推回到靜止位置。
手動應急操作可在線圈不通電的情況下移動控制閥芯。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個磁鐵且不帶器的方向閥。在斷電狀態下不存在定義的開關位置。
不帶彈簧復位，帶器 "OF"（脈沖閥芯，僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置、兩個磁鐵和一個器的方向閥。以此，兩個切換位置交替固定并且可以消除磁鐵的激勵。
注意：
由于設計方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。



力士樂REXROTH電磁操作的二位二通、二位三通和二位四通方向座閥
M-.SED6
R900224526 M-3SED6CK13/350CG24N9K4/V
R900052392 M-3SED6CK1X/350CG24N9K4
R900052621 M-3SED6UK14/350CG24N9K4
規格 6
組件系列 1X
大工作壓力 350 bar
大流量 25 l/min
特點
電磁操作的直動式方向座閥
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
安全切換，也能夠承受壓力下的較長停機時間
帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
帶隱藏的手動應急控制，可選
位置感應開關（無觸點）
產品說明
二位四通方向座閥
二位二通和二位三通方向座閥
M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座和以及閉合元件組成。
手動應急操作允許在不給線圈通電的情況下切換閥。
基本原理 （二位三通方向座閥）
閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。
通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！
在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。因此，流體被堵塞。
通過二位二通方向座閥，回油口在內部關閉。
二位四通方向座閥
二位二通和二位三通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。因此，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥
節流插件插入到 Plus-1 板的油口 P 中
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥
單向閥插件插入到 Plus-1 板的油口 P 中。



力士樂REXROTH電磁操作的二位三通和二位四通方向座閥
M-.SED 10
規格 10
組件系列 1X
大工作壓力 350 bar
大流量 40 l/min
特點
電磁操作的直動式方向座閥
底板（單獨訂購）
已堵塞的連接為密閉狀態
在壓力作用下長期閑置后仍能安全地開關
帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
帶隱藏的手動應急控制，可選
位置感應開關和接近傳感器（無觸點）
二位三通方向座閥
M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。
手動應急操作允許在不給線圈通電的情況下切換閥。
基本原理
閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。
因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。
通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！
在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
二位四通方向座閥
M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。
手動應急操作允許在不給線圈通電的情況下切換閥。
基本原理
閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。
因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。
通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！
在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥
節流插件插入到 Plus-1 板的油口 P 中
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位三通方向座閥
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥
單向閥插件插入到 Plus-1 板的油口 P 中。
可依照閥芯符號以及的工作壓力和流量使用座閥。
為確保安全運行，必須注意以下內容：
座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
不得超過的大流量（如果適用，可以使用節流插件來限制流量，請參閱功能說明）！
Plus-1 板：
當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下工作值：p小 = 8 bar, qV > 3 l/min。
可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！
必須始終連接油口 T。
請遵守壓力等級和壓力分配！
僅允許流體沿箭頭方向流動！

REXROTH電磁閥4WE6Q62/EG24N9K72L
