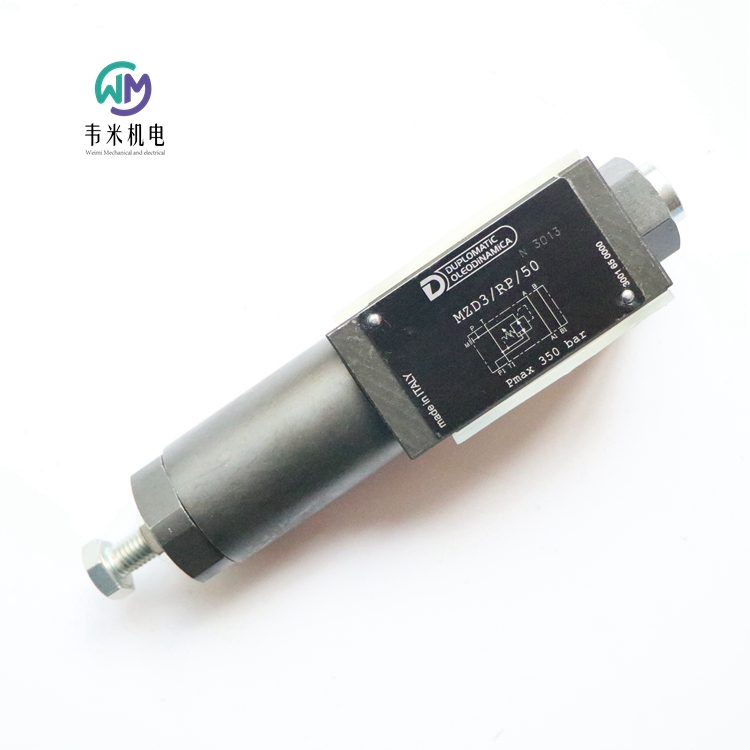

DUPLOMATIC減壓閥MZD3/RP/50，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC直動式三通減壓閥MZD
固定或可變調節
疊加式
ISO 4401-03
 高工作壓力 350 bar
MZD疊加式閥是一種直動式三通減壓閥。通常閥不工作時，處于開啟狀態，油液可從管路 P1到管路P自由流動。該閥閥芯一端承受管路P的壓力，另一端承受調節彈簧作用力。當管路P的壓力超過彈簧的設定壓力時，閥關閉，直到管路P的壓力減小到設定值為止。
閥的結構使其具有良好的調整靈敏度，且閥的泄漏量小。泄油口在閥的內部與管路T相連。
三通式設計允許來自液壓執行器的油液反向流動至T口排出，從而保護二次回路避免產生壓力沖擊。
該閥為疊加式安裝，其安裝面尺寸符合ISO 4401標準，能快速安裝在符合ISO 4401-03標準的電磁閥下，無需油管連接。
通常供貨時帶可調節的沉頭內六角調整螺釘，也可根據要求選配 SICBLOC調整旋鈕。
固定調節型閥的壓力設置值可為20，25 或 30bar。
結構
MZD*： P管路減壓，T口泄油。
MZD*/A和MZD*/RA：連接執行機構的A管路減壓，B管路為 大壓力，T口泄油。
MZD*/B和MZD*/RB：連接執行機構的B管路減壓，A管路為 大壓力，T口泄油。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
 大工作壓力  350bar
T口的 大壓力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
環境溫度范圍  -20 / 50℃
油液溫度范圍  -20 / 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
質量  1.4kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC三通減壓閥訂貨型號：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ3系列
板式安裝
ISO 4401-03 (CETOP 03)
大工作壓力 350 bar
四通伺服比例閥DXJ3的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供四種不同的流量控制范圍，大至40 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP121H)標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力 (見技術參數表)。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
公稱流量  5-10-20-40l/min
零位泄漏量(p=140 bar時)  l/min ≤ 3% Q nom
滯環  < 0,2% In
閥值  < 0,1% In
溫度漂移 (?T= 50?C時)  < 1,5% In
響應時間  ≤ 12ms
三軸振動  30g
符合CEI EN 60529的保護等級  IP 65
環境溫度范圍  -20/ 60?C
油液溫度范圍  -20/ 80℃
油液粘度范圍   5 - 400cSt
油液允許的高污染度  根據 ISO 4406:1999 等級 17/15/12
推薦油液粘度  25cSt
質量  2.5kg
電氣特性
總體要求：
外接保險絲 = 1,6 A
所有導線的小截面積 ≈0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當地不同的接地電勢造成過高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級 B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ3閥可在任意方向安裝。
閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra <0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。 安裝時，請注意環境和閥的清潔度。
意大利迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ3-D0L20/10N/E0K11

意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar
四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50?C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/ 60℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當地不同的接地電勢造成過高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

迪普馬DUPLOMATIC先導式比例溢流閥PRE
板式安裝
大工作壓力 350 bar
-先導式比例溢流閥PRE*，安裝面尺寸符合ISO 6264標準(CETOP RP 121H)。 -該系列閥通常用于控制液壓回路的壓力，即使設定接近標定值，也能夠使用泵的全流量。
-其兩級設計和寬大流道確保壓降減小，從而提高系統的能耗性能。
-壓力調節與電磁鐵電流輸入成比例。
-該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。 -該系列閥安裝了手動溢流閥，其出廠設定≥15%壓力控制范圍內的大值。
-該系列閥可以提供三種規格，大流量至500 l/min，以及四種壓力控制范圍，高至350 bar。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
類型  PRE10  PRE25  PRE32
大工作壓力：350bar
大流量 200l/min  400l/min  500l/min
滯環 % of p nom < 5%
重復精度 % of p nom < ?1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 - 400cSt
油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：5kg  5.8kg  8kg
 液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密 封（代號N。對于HFDR 油液（磷酸酯），則使用FPM 密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360?旋轉。
階躍響應
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。
階躍響應參考信號  0→100%  100→0%
階躍響應時間  120ms  90ms
安裝
我們建議將PRE*閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，須考慮小控制壓力發生變化的可能性。
請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當的排氣螺栓，排出鐵芯中所夾帶的空氣。 在操作的后，確保正確擰緊排氣螺栓。
將閥的T口與油箱直接連接。控制壓力值必須加上T口檢測到的任何背壓值。在正常操作條件下，T口允許的大背壓是2 bar。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.01/100。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
電氣控制單元
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
安裝板
類型  PRE10  PRE25  PRE32
安裝版型號 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普馬DUPLOMATIC先導式比例溢流閥型號：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1
