回風立井防爆門/MFBL6.0/350立井防爆門整體結構

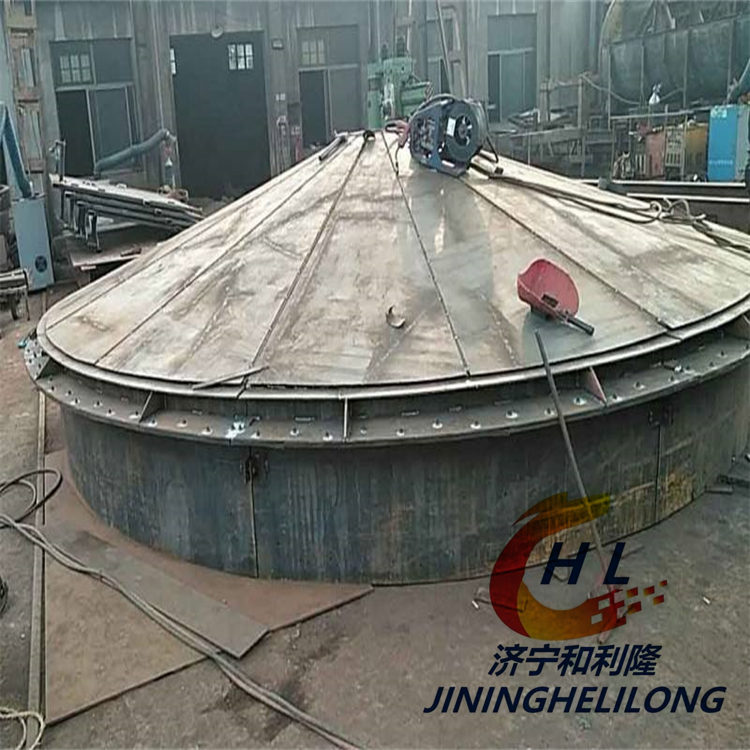

一、回風井防爆門門體結構：采用錐角為30?的截錐形圓中、殼結構，圓筒形立壁及外密封圈第三部分焊接為一體，由于門體較大，將門體分為四塊（用于井筒直徑3~5米）和八塊（用于井筒直徑5~7米）兩種組合方式。塊與塊的聯結采用角鋼搭接焊并夾以膠墊（立壁部分用石棉墊）用螺栓緊固
二、回風井防爆門重錘部分：由支架、重錘、滑輪罩組成。重錘的配重按一下原則考慮：當風機停風時，門能自動打開；門關閉時要取下一定數量的重錘塊才能使門復位。重錘的行程分別按門的開啟高度1米（用于井筒直徑3~5米）和1.5米（用于井筒直徑5~7米）來確定。
1、回風井防爆門支架：在支架上設由兩個滑輪，滑輪的位置應使懸掛鋼絲繩褻瀆zui小或接近垂直，以減少重錘重量和門體打開過程中力矩的變化，便于啟動。
2、回風井防爆門重錘：為了不使支架過高，重錘塊的直徑按門的大小不同分別選用，直徑為360毫米（用于井筒直徑3~5米）和450毫米（用于井筒直徑5~7米）兩種規格，每個防爆門設四組重錘。

3、回風井防爆門滑輪罩：重錘支架上設有滑輪罩可以遮擋雨雪，防止生銹。滑輪罩由圓弧板及圓鋼支承組成，焊接在支架的兩側角鋼上。

用于立風井井口，當風機停止運轉時，防爆門能夠自動升起。當礦井發生災害時，防爆門可自動打開，釋放能量，保護主要風機不受損害。立井防爆門結構組成為防爆蓋、反風裝置、重錘裝置等部件組成。
1、防爆蓋采用錐形結構分四個部分聯接而成，每部分由鋼板、角鋼組焊成型，返風裝置為壓板式。
2、重錘裝置由重錘架、滑輪、配重組成。
3、密封方式采用鋼板組外圈板固定。立井防爆門參數多是根據井筒直徑選型，其適應風機負壓能力各不相同。按風機負壓分為兩大類；按井口直徑分有3個規格：風機負壓為4.413KPa。
注意事項
1、選擇風機負壓大值范圍內的立風井防爆門以避免發生超負壓危險狀況。
2、可根據實際需要增減重錘以保證風機停止運轉時自動升起防爆門定期檢查。
3、密封介質的選擇也可采用機油或油水混和物，在不結冰的地區可使用水密封。
