藥廠濾芯完整性測試儀  浸潤濾材

藥廠濾芯完整性測試儀  濾芯或濾膜測試前，必須用合適的浸潤液完全浸潤，才能進行后續操作。用戶可根據現場 實際情況選擇以下兩種方法中的一種。

1.沖洗浸潤

1)準備好合適潔凈的浸潤液，親水性濾材（如聚醚砜膜，尼龍膜，混合纖維素膜等）可 用純水，疏水性濾材（如聚四氟乙烯膜等）可用醇類（乙醇、異丙醇等）。經過完整 性數據的對照測試，取得工藝溶液的完整性數據后，也可用工藝溶液進行濕潤。對于 可進行完整性測試的濾材，過濾器制造商會提供完整性測試的數據及條件，對此項若 有疑問，可向本公司或向濾芯或濾膜的供應商咨詢。

2)將濾膜或濾芯裝入外殼（裝膜片時必須用鑷子或戴手套，以免手上油脂影響濾膜濕潤性能）后，充入濕潤液并使其流動，充液時要保證外殼內氣體全部從排氣閥中排出。

3)沖洗濾膜或濾芯的濕潤液量參考下表

4) 沖洗完畢，將濾殼中留存的浸潤液從排污閥中排盡。

 2. 浸泡浸潤

1) 同上 1）。

2) 將浸潤液倒入合適的容器中。

3) 將濾膜或濾芯放入上述容器中并使其完全浸沒。

4) 浸潤時間保持 10 分鐘以上，其間翻動幾次。

5) 浸潤結束后，從容器中拿出濾膜或濾芯，瀝去多余的浸潤液，將濾膜或濾芯裝入濾殼。

6) 用水浸潤濾膜或濾芯時，用 40℃—50℃溫水浸潤效果更佳，但浸完后測試前必須用室溫水將其冷卻至室溫，以免產生測試誤差。

泡點測試

潤濕液體由于毛細管作用停留在膜中的多孔道中。這種毛細管作用隨孔徑變小而增強。取決于膜孔徑的氣體壓力將液體逼出孔道。此時的壓力被稱為“泡點”或簡稱BP。液體首次會從膜上最大的孔徑出來。因此,濾芯的BP值同時與膜材(潤濕角因不同材質而異)特別是潤濕液體的表面張力有關。低表面張力的液體如有機溶劑,去污劑和乳化劑的BP值均較低。BP值還與潤濕介質的溫度有關。泡點測試法特別適合圓片膜的完整性測試。

氣泡點測試儀操作規范

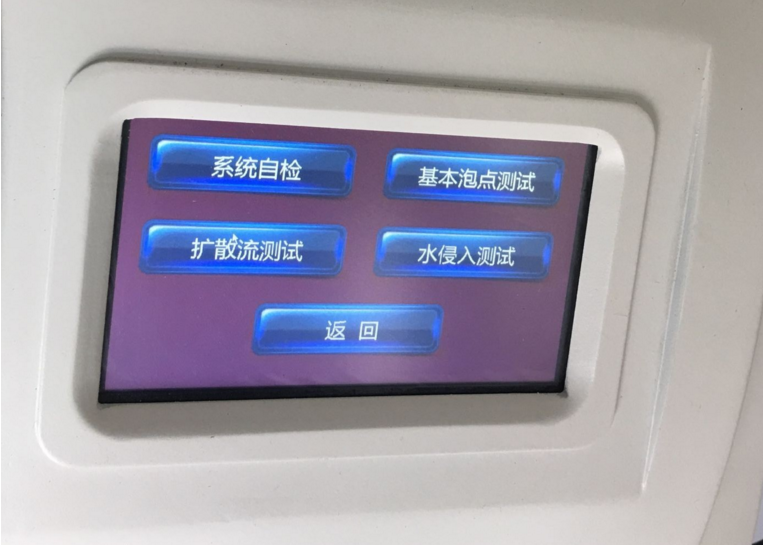

1）在儀器待機狀態下，按“泡點”按鈕，進入到“選擇泡點測試的方法”界面；

2）按上下鍵，選擇泡點測試方法，我們選擇“基本泡點測試”，按“確定”按鈕進入；

3）輸入生產批號，按設置鍵可供字母選擇，按數字鍵輸入數字，按“確定”按鈕確認；

4）進入“基本泡點測試設置”項，輸入小于6位的測試序號后，按“確定”按鈕進入“濾材種類”項，按“下鍵”按鈕，進入到“選擇濾材種類”選擇，通過上下鍵來選擇相應的濾材種類，然后按“確定”按鈕確認；

5）按“確定”鍵進入“濾器規格”項，按“下鍵”按鈕，進入到“選擇濾器”頁面，通過上下鍵來選擇平板過濾器或筒式過濾器，我們選擇筒式過濾器，按“確定”按鈕，進入濾芯數量和濾芯的長度選項，選擇完畢，按“確定”按鈕確認；

6）按“確定”鍵進入“測試液體”選項，按“下鍵”按鈕，進入到“選擇測試液體種類”頁面，通過上下鍵來選擇相應的測試液種類，按“確定”按鈕確認；

7）再按“確定”鍵進入“孔徑”選項，按“下鍵”按鈕，進入到“選擇濾膜孔徑”選擇，通過上下鍵來選擇相應的濾膜孔徑值，按“確定”按鈕確認；

8）按“確定”鍵進入“起測壓力”選項，按數字鍵輸入泡點起測點壓力，這樣儀器就會以較快的增壓速度上升到起測壓力；對于預先知道泡點值的濾芯，可預先設置起測壓力，來縮短測試時間。

9）按“確定”鍵進入“測試速度”選項，按下鍵按鈕選擇測試速度，按確認按鈕確認。

10）按“確定”鍵進入“最小泡點”選項，按上鍵可更改數字，按數字鍵輸入該型號濾芯的泡點標準值。

11）設置完畢，建議重新瀏覽設置參數，確認過濾器連接儀器，點擊“確定”按鈕開始測量泡點。儀器左上綠燈亮起，提示測試正常運行。

12）當開始氣泡點測量時，有兩個界面可供用戶觀察測試狀態，一個是系統信息界面，會顯示當前的測試模態、運行狀態和系統壓力；另一個界面是濾材的實時測試曲線，它會實時的顯示當前被測濾芯的擴散流和壓力的關系，便于用戶分析濾材的特性。可使用上下鍵進行界面的切換。

13）屏幕彈出“測量泡點已通過，是否繼續測試界面”，按“確定”按鈕，繼續檢測，按“取消”按鈕，結束測試，屏幕顯示測試結果，按上下鍵翻頁可查看測試曲線。如要打印測試結果則按‘打印’按鈕即可。

14）測試完畢，按“確定”按鈕，彈出是否保存測試結果界面，保存按“確定”按鈕，不保存按“取消”按鈕。

注：為防止參數設置時出現錯誤，只能往下設置，不能返回修改；如需修改，需要返回至前一菜單，再次進入后修改

技術參數：

品質保證：

一年保修，終身維護！

歡迎您選用我公司開發研制的各類檢測儀器。在使用過程中，如出現什么問題，可隨時和我們聯系，您將得到良好的售后服務。真誠的希望您能將寶貴的意見，豐富的經驗和獨到的見解反饋給我們！
