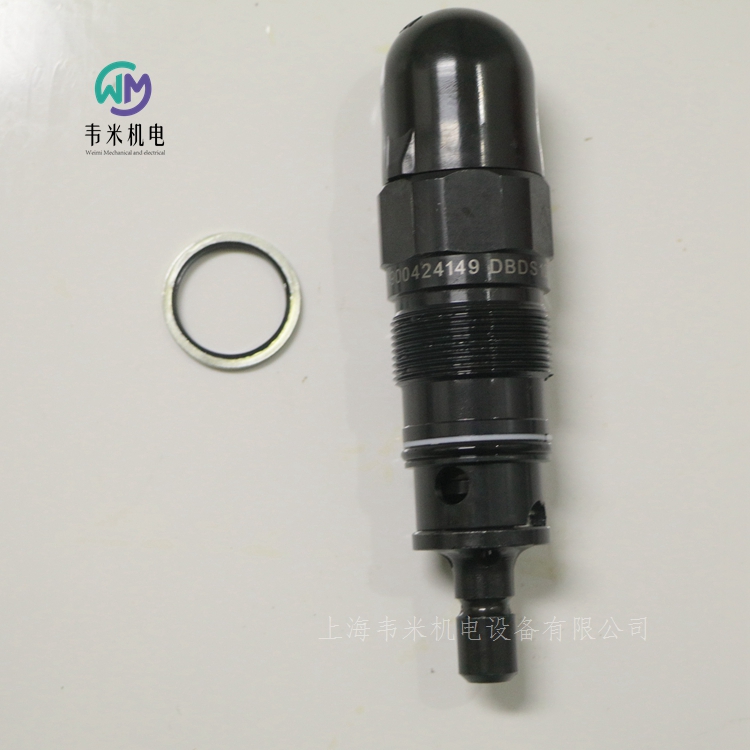

力士樂溢流閥DBDS10K18/200，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂限壓閥，直接控制DBD系列
規格 6 … 30
組件系列 1X
大工作壓力 630 bar
大流量 350 l/min
用作擰入式插裝閥（插件）
用于螺紋連接
用于底板安裝
壓力調節的調整類型，可選：
-六角套筒和保護帽
-旋鈕
-手輪
-可鎖定旋鈕
防腐蝕設計
DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。
這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。
為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。
注意：
調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在完全卸載后會保持松動（可移動）狀態。
壓力等級“25”：盡管調整類型處于完全卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止?fàn)顟B(tài)。
在經過壓力調節/提升后，可將調節元件再次擰入。
德國力士樂REXROTH溢流閥訂貨型號：
R900427242 DBDH6P1X/200
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900433216 DBDS6G1X/315V
R900769384 DBDS6K1C/200E
R900423730 DBDS6P1X/315
R900424745 DBDS10G1X/50
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424271 DBDS20K1X/315
R900746472 DBDS30G1A/200-170

力士樂REXROTH先導式比例方向插裝閥
FES
規格 25, 32, 40, 50, 63
組件系列 3X
大工作壓力 315 bar
溫度范圍  -20 … 80℃
大工作壓力  315bar
粘度范圍  15 … 380mm?/s
滯后  < 0.2%
響應靈敏度  < 0.1%
反向死區  < 0.15%
電壓類型  直流電壓
額定電流  1000mA
感應  6 ... 8mH
振蕩器頻率  2.5kHz
電氣位置測量系統  差動節流
油路塊安裝技術中的先導式二通比例節流閥
安裝尺寸符合 DIN ISO 7368
節流閥芯電動位置控制
可雙向流通
如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動
與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制
用于外部模擬電子元件
FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥，用以提供連續流量控制。
技術設置：
閥門由四個主裝配件組成：
用于先導油連接且?guī)нB接面的蓋
帶節流閥芯的主閥
帶比例電磁鐵的先導控制閥
節流閥芯與控制值相關的位置控制，以及由此定義的節流孔開口。
流量取決于節流孔與節流閥芯的位置之間的 ?p 。
使用位置傳感器對節流閥芯位置的理論值進行記錄；在電子元件中對控制/理論值進行比較；準備并利用差值作為控制輸出，以修正節流閥芯相對比例電磁鐵和先導控制閥 的位置。
NG25、32、40 規格的區域與區域的面積比 ?=? 2 : 1，NG 50、63 規格的區域與區域的面積比 ?=? 1.6 : 1。
流動方向 A → B（連接 X 至 A）；
流動方向 B → A（連接 X 至 B）；
可能通過 X 供油的外部先導油。
當啟用斷開時，節流閥芯將移動到閥座位置，并以無漏油方式阻塞 A → B 的流向。閥芯密封件以無漏油方式將油口 B 密封連接到控制腔；對于內部先導供油，請注意通過先導控制閥從 X 泄漏到 Y 的油！
控制值為 0 V 或 4 mA 的節流閥芯位置已調節，而節流孔仍然位于正重疊位置。
比例電磁鐵克服彈簧移動先導閥芯，并打開從控制腔到 Y 的連接；在區域內 A 處的壓力和環形區域內 B 處的壓力的共同作用下，控制腔內減壓且節流閥芯向開口方向移動。
比例電磁鐵處流量降低；彈簧移動先導閥芯遠離比例電磁鐵，并打開從 X 到控制腔的連接；控制腔內壓力增大；區域處的壓力和彈簧力共同使節流閥芯向閉合方向移動
可與壓力補償器配合使用以提供壓力補償流量控制
一旦位置傳感器出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
控制油口 X 的壓力和彈簧力共同使閥芯移動到閥座位置，并阻塞 A → B 的流向。
一般功能：
打開節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
關閉節流閥芯功能：
（假設流量 A → B，且 A 連接到 X）
流量控制功能：
電源電壓故障：
注意；
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞！




力士樂REXROTH三通型號的直動式比例減壓閥
R900956101 3DREP6C-20=25EG24N9K4/M=00
3DREP(E) 6
規格 6
組件系列 2X
安裝位置  任意位置，好為水平
重量  2kg
溫度范圍  -20 … 80℃
建議粘度范圍  30 … 46
滯后  ≤ 5%
重復精度  ≤ 1%
響應靈敏度  ≤ 0.5%
反向死區  ≤ 1%
大工作壓力 100 bar
大流量 15 l/min
電壓類型  直流電壓
信號類型  模擬
用于控制壓力和流向的直動式比例閥
通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱
用于底板安裝：孔圖按 ISO 4401
手動應急操作，可選
彈簧定中的控制滑板
帶集成電子元件 (OBE) 的型號 3DREPE
帶外部電子元件的型號 3DREP
三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
控制閥芯，帶壓力測量閥芯
帶對中螺紋的線圈
可選集成控制電子元件
功能：
通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈斷電后，控制閥芯 將通過壓縮彈簧保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”）通電，壓力測量閥芯和控制閥芯 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯，并建立 B 與 T 的連接，直到重新達到調定壓力。
壓力與線圈電流成比例。當線圈關閉時，控制閥芯 在壓縮彈簧的作用下返回到中心位置。可選手動應急操作元件可在線圈不通電的情況下移動控制閥芯。
注意：
意外激活手動應急操作元件可能會導致不受控制的機器運動！
帶兩個閥芯位置的閥門（型號 3DREP..A.. 或 3DREP..B..）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，雙閥芯位置閥僅配有線圈“a” 或線圈“b”。它裝有保護塞來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
控制值：
E 處的參考電位和 D 處的正控制值（或 12 ... 20 mA）導致 A 處產生壓力。
E 處的參考電位和 D 處的負控制值（或 12 ... 4 mA）導致 B 處產生壓力。
通過“b”側帶線圈的閥門（型號 A），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 A 處產生壓力。
通過“a”側帶線圈的閥門（型號 B），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 B 處產生壓力。
連接電纜：
推薦：
電纜長度不超過 25 m：型號 LiYCY 5 x 0.75 mm2
電纜長度不超過 50 m：型號 LiYCY 5 x 1.0 mm2
外徑 6.5 至 11 mm
在供電側將屏蔽連接到 PE。






力士樂REXROTH帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
帶有位置反饋的直動式閥門，用于限制系統壓力
位置控制，帶有強線圈磁力
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DBETBX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于無級限制系統壓力。它們由位置控制的比例電磁鐵啟動。
01帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)
DBETB
02油口安裝面符合 ISO 4401-03-02-0-05
X
03組件系列 10 ... 19（10 ... 19：安裝和連接尺寸不變）- 規格 10
1X
大壓力等級
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高為 315 bar
315
電源
05直流電壓 24 V
G24
線圈型號（電流）
06大線圈電流 3.7 A
37
電氣連接
07連接器符合 DIN 43650-AM2連接插頭包括在交付范圍內
Z4
密封材料
08 NBR 密封件
M



力士樂REXROTH直動式比例溢流閥
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
DBETX
規格 6
組件系列 1X
大工作壓力 315 bar
額定流量 1 l/min
大流量 1.5 l/min
底板安裝
重量  1.9kg
溫度范圍  -20 … 50℃
大振動電阻  25 g，所有方向的室內振動測試 (24 h)
建議粘度范圍  20 … 100mm?/s
滯后  ≤ 4%
反向死區  ≤ 3%
制造公差  ≤ 10%
驅動時間  開60ms  關70ms
油口安裝面符合 ISO 4401-03-02-0-05（但不帶定位孔）
可借助線圈電流調節
線圈變量 Imax = 0.8 A 或 2.5 A
大壓力限制（即使有故障電子元件）
帶斜坡和閥門調整功能的外部控制電子元件
一般信息
DBETX 型比例溢流閥是閥芯-閥座設計的遠程控制閥（先導控制閥）。該閥用于限制系統壓力。
通過比例線圈進行操作。
線圈內部與油口 T 連接，注滿液壓油。
使用該閥門可通過控制電子元件根據線圈電流在盡可能恒定的流量 ≤1 l/min 條件下調整待限制的系統壓力。
該閥門基本上由外殼、比例線圈、閥座和閥芯組成。
基本原理
在控制電子元件上預設控制值，用于設置系統壓力。電子元件根據控制值借助經調節的 PWM 電流（脈寬調制）控制電磁線圈。比例線圈 將電流轉化為機械力，通過銜鐵柱塞作用到主彈簧上。閥芯和閥座之間的壓縮彈簧確保穩定性和小剩余壓力。閥芯上的彈簧力和閥座中的壓力在恒定油流 (0.7 - 1 l/min) 時相抵。大壓力等級由閥芯/閥座孔配置決定。
大壓力限制
在控制電子元件失靈或損壞，并由此導致不可控超出線圈電流 (Imax) 時，大彈簧力對壓力限制至關重要。




力士樂REXROTH帶感應式位置傳感器的先導式比例減壓閥
DREB6X
0811402051 DREB6X-11/175MG24-25Z4M
規格 6
組件系列 1X
大工作壓力 315 bar
先導流量  ≈ 0.6 l/min
大流量 40 l/min
安裝位置  任意
重量  2.4kg
環境溫度范圍  -20 … 50℃
液壓油溫度范圍  -20 … 80℃
粘度范圍  10 … 800mm?/s
滯后  ≤ 1%
控制值壓力特性曲線的制造公差  ≤ 10%
大線圈電流  2.5A
電磁線圈電阻（20 ?C 時的低溫值）  3Ω
占空比  100%
防護等級符合 DIN EN 60529  IP65
用于系統壓力減壓的先導式閥門，位于執行機構（僅內部先導油供油）
三通型號
可通過線圈電樞位置相對于壓縮彈簧調節
位置控制，小滯后 < 1%，驅動時間短
大壓力限制（即使有故障電子元件）
用于底板安裝：孔圖按 ISO 4401
DREB6X 型比例減壓閥屬于先導式減壓閥；其主級為三通型號。先導控制閥（DBV 先導級）具有通過 P 的流量控制的內部先導油供油。操作由作用于彈簧的位置控制比例電磁鐵進行。從而實現短驅動時間和小滯后。可通過線圈電流對 A 處壓力（執行機構）進行無級設置進而減少對閥門的使用。
