粉體絕緣電阻率測試儀  符合標準：

GB/T 1410-2006固體絕緣材料 體積電阻率和表面電阻率試驗方法

GB 12014防靜電工作服

GB/T 20991-2007個體防護裝備 鞋的測試方法

GB 4385-1995防靜電鞋、導電鞋技術要求

GB 12158-2006防止靜電事故通用導則

GB 4655-2003橡膠工業靜電安全規程

GB/T 12703.4-2010紡織品 靜電性能的評定 第4部分 電阻率

GB/T 12703.6-2010紡織品 靜電性能的評定 第6部分 纖維泄漏電阻

GB 13348-2009液體石油產品靜電安全規程

GB/T 15738-2008導電和抗靜電纖維增強塑料電阻率試驗方法

GB/T 18044-2008地毯 靜電習性評價法 行走試驗

GB/T 18864-2002硫化橡膠 工業用抗靜電和導電產品 電阻極限范圍

GB/T 22042-2008服裝 防靜電性能 表面電阻率試驗方法

GB/T 22043-2008服裝 防靜電性能 通過材料的電阻（垂直電阻）試驗方法

GB/T 24249-2009防靜電潔凈織物

GB 26539-2011防靜電陶瓷磚Antistatic ceramic tiles

GB/T 26825-2011抗靜電防腐膠

GB 50515-2010導（防）靜電地面設計規范

GB 50611-2010電子工程防靜電設計規范

GJB 105-1998-Z電子產品防靜電放電控制手冊

GJB 3007A-2009防靜電工作區技術要求

GJB 5104-2004無線電引信風帽用防靜電涂料及風帽靜電性能通用要求

粉體絕緣電阻率測試儀  電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V, 10000 V和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

表面電阻率

為測定表面電阻率，試樣的形狀不限，只要允許使用第三電極來抵消體積效應引起的誤差即可。推薦使用圖2及圖3所示的三電極裝置。用電極1作為被保護電極，電極3作為保護電極，電極2作為不 保護電極。可直接測量電極1和2之間表面間隙的電阻。這樣測得的電阻包括了電極1和2之間的表面電阻和這兩個電極間的體積電阻。然而，對于很寬范圍的環境條件和材料性能，當電極尺寸合適時， 體積電阻的影響可忽略不計。為此，對于圖2和圖3所示的裝置，電極的間隙寬度g至少應為試樣厚度 的2倍，一般說來，1mm為切實可行的 小間隙。被保護電極尺寸d1（或長度l1）應至少為試樣厚度h的10倍，通常至少為25mm。

也可以使用條形電極或具有合適尺寸的其他裝置。

注：由于通過試樣內層的電流的影響，表面電阻率的計算值與試樣和電極的尺寸有很大的關系，因此，為了測定時可進行比較，推薦使用與圖2所示的電極裝置的尺寸相一致的試樣，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm,

技術指標

1,電阻測量范圍：0.01?104Ω ～1?1018Ω。

2,電流測量范圍為：2?10-4A～1?10-16A

3,顯 示 方 式：數字液晶顯示

4,內置測試電壓：10V ,50V,100V,250,500,1000V

5,基本準確度：1% (*注)

6,使用環境： 溫度：0℃～40℃,相對濕度<80%

7,機內測試電壓：10V/50V/100/250/500/1000V任意切換

8,供電形式：AC 220V,50HZ,功耗約5W

9,儀器尺寸：285ｍｍ?245ｍｍ?120 mm

10,質量： 約5KG

試樣處置

電極之間或測量電極與大地之間的雜散電流對于測試儀器的讀數沒有明顯的影響這一點很重要。測試時加電極到試樣上和安放試樣時均要極為小心，以免可能產生對測試結果有不良影響的雜散電流通道。

測量表面電阻時，不要清洗表面，除非另有協議或規定。除了同二材料的另一個試樣的未被觸模過的表面可觸及被測試樣外，表面被測部分不應被任何東西觸及。

體積電阻

在測試以前應使試樣具有電介質穩定狀態。為此，通過測量裝置將試樣的測量電極1和3短路 （圖la）），逐步增加電流測量裝置的靈敏度到符合要求，同時觀察短路電流的變化，如此繼續到短路電 流達到相當恒定的值為止，此值應小于電化電流的穩定值，或者小于電化100min的電流。由于短路電 流有可能改變方向，因此即使電流為零，也要維持短路狀態到需要的時間。當短路電流Io變得基本恒 定時（可能需要幾小時），記下Io的值和方向。

然后加上規定的直流電壓井同時開始記時。除非另有規定，在如下每個電化時間作一次測量：1 min、2min、5min、10min、50min、100min。如果連續兩次測量得出同樣的結果，責可以結束試驗并用這個電流值來計算體積電阻。記錄次觀察到相同測量結果時的電化時間。如果在100min內不 能達到穩定狀態，則記錄體積電阻與電化時間的函數關系。

作為驗收試驗，按照有關規范的規定，使用一個固定的電化時間如lmin后的電流值來計算體積電阻率。

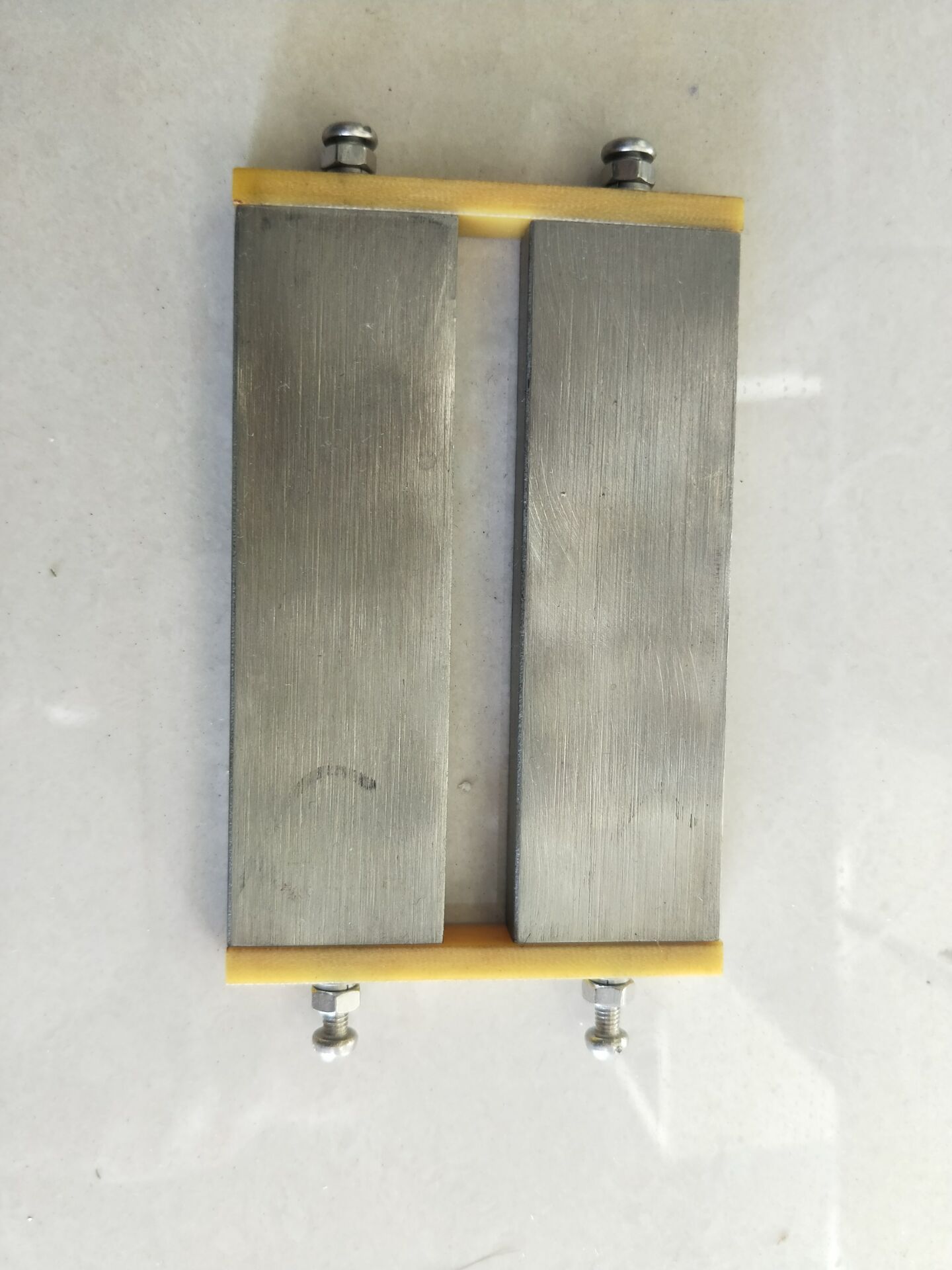

粉體電極：

報告

報告應至少包括下述情況：

a)電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b)電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c)電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d)電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e)電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f)電阻率測試儀（電阻率測定儀）測量方法；

g)電阻率測試儀（電阻率測定儀）施加電壓；

h)電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注2： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。在這個電化時間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i)表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

使用條件

①環境溫度：0～40℃

②相對溫度：≤70%

③供電電流：交流220V?10%50Hz

條件處理

試樣的處理條件取決于被試材料，這些條件應在材料規范中規定。

推薦按GB/T 10580一2003進行條件處理；由各種鹽溶液所產生的相對溫度在IEC 60260中給出。

可以采用機械蒸發系統。

體積電阻率和表面電阻率都對溫度變化特別敏感。這種變化是指數式的。因此必須在規定的條件下來測量試樣的體積電阻和表面電阻。由于水分被吸收到電介質內是相對緩慢的過程，因此測定溫度對體積電阻率的影響需要延長處理期。吸收水分后通常會降低體積電阻。有些試樣可能需要處理數月才能達到平衡。

 表面電阻率surface resistivity

 在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。面積的大

小是不重要的。

 注:表 面 電 阻 率 的S1單 位 是Q。實 際 上 有 時 也 用 “歐 每 平 方 單 位 ”來 表 示 。

標準：GB/T 1410-2006《 塑料薄膜電阻率測定儀固體絕緣材料體積電阻率和表面電阻率試驗方法》

 GB/T 1410-2006本標準規定了固體絕緣材料體積電阻率和表面電阻率的試驗方法。這些試驗方法包括對固體絕緣材料體積電阻和表面電阻的測定程序及體積電阻率和表面電阻率的計算方法

 體積電阻和表面電阻的試驗都受到下列因素影響:施加電壓的大小和時間;電極的性質和尺寸;在

試樣處理和測試過程中周圍大氣條件和試樣的溫度、濕度。

使用說明

（一）應滿足下例要求：

1、測試電壓范圍應包括：100V~500V

2、測量范圍應包括：1?106Ω~1?1017Ω

3、阻值大于1012Ω時，測量誤差應小于?20%，阻值不大于1012Ω時，測量誤差應小于?10%。

4、輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。

5、測試時試樣及測量導線應有良好。

6、儀器應定期進行校驗。

（二）準備工作：

1、取被測液體（如：增塑劑）試樣50ml。

2、試樣應在溫度23?2℃，相對濕度65?5%的條件下處理2小時以上。

（三）測試步驟：

1、測試溫度23?2℃，相對濕度65?5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

（四）計算方法：

按式（1）計算體積電阻系數（pv）,計算結果取二位有效數字。

（五）注意事項：

1、測定電極必須放置在高絕緣的墊板上。

2、測定電極在測試前后，均應做好清洗工作，特別是三只電極的支撐件不得受到試樣的污染
