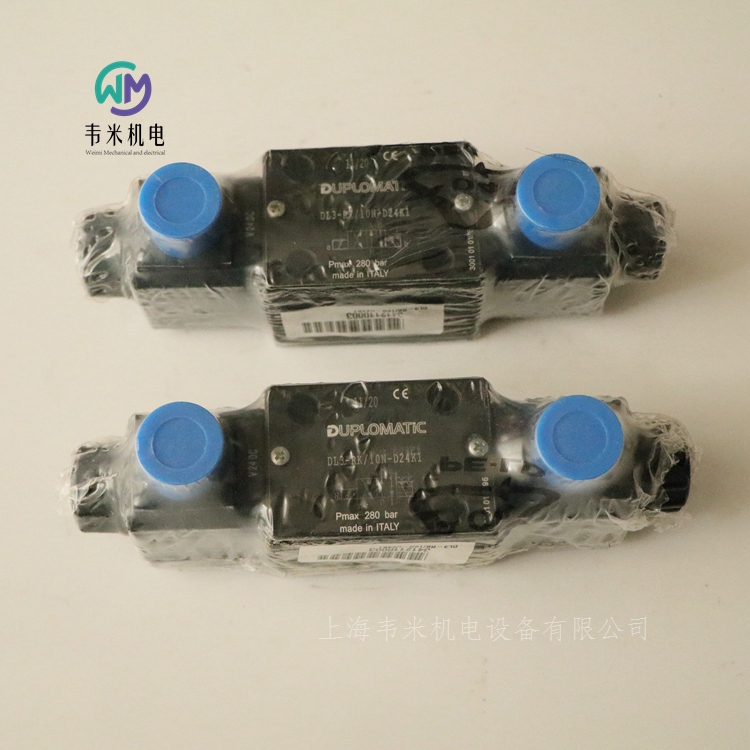

DUPLOMATIC電磁閥DL3-RK/10N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁閥DL3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 280 bar
大流量 50 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401-03(CETOP RP121H) 標準
緊湊型減小了電磁鐵尺寸，適用于微型動力單元，工程機械以及農業的應用。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥提供3通或者4通設計，并且根據油口位置具有各種可互換的閥芯。
該閥可采用直流或者交流電磁鐵以及各種形式的電氣連接，以滿足各種各樣的安裝要求。
直流電磁閥使用保護罩式手動應急操作，從而確保在使用K7和K8插頭時，達到IP69K 防護等級。
還可以提供鋅鎳鍍層表面處理，確保抗鹽霧能力達600小時。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。。
工作極限會由于4通閥處于3通工作狀態，亦或者A口或B口封閉，或者無流量，而相應的有所降低。
數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋的形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作 /- 90?旋轉，以適應可用的安裝空間。交流或者直流的同類型不同電壓的線圈可以互換。
直流電磁閥電流和功率消耗
直流電源供電時，電流消耗保持在一個穩定的常值，本質上由歐姆定律決定：V = R x I
當閥采用交流電供電，并通過外置或內置在“D” 型插頭中的整流電路實現，必須使用”R“線圈。
交流電磁閥電流和功率消耗
在交流電供電時，電磁鐵會有一個消耗較高電流值（啟動電流）的初始階段（ 大運動）；行程中，電流值減小，直至行程結束時達到 小值（保持電流）。 表中顯示了啟動和保持階段的消耗值。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DL3-RK/10N-D24K1

DUPLOMATIC電磁閥DL3-RK/10N-D24K1
