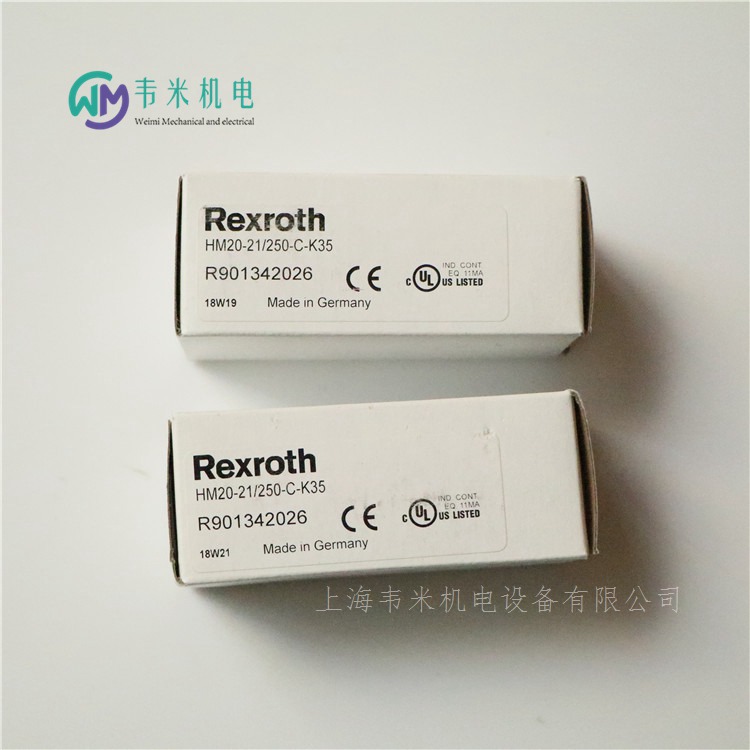

REXROTH壓力傳感器HM20-21/250-C-K35，上海韋米機電設備有限公司供應產品，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。產品圖片實拍，價格貨期快速報價，大量產品現貨供應，價格優惠；熱誠歡迎新老客戶咨詢下單！

液壓系統的壓力是所有液壓執行器的工作動力，也是大部分液壓控制元件的控制動力，它存在與液壓元件密封的容腔和鏈接液壓元件的管路內，反映著液壓系統的工作狀態，是整個系統的重要信息。對著傳感器向集成化、智能化、小型化、系列化和標準化方面的發展，加上它與現代測控技術、計算機技術和信號分析技術的日益接口，使得壓力傳感器在液壓系統的運行控制、狀態監測、故障診斷和科學試驗中得到更為廣泛的應用。

壓力傳感器是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器。

由于壓力傳感器具有全密封不銹鋼焊接結構、小體積、高靈敏度、零點滿度可調節應可用于液壓、壓鑄、中央空調系統、恒壓供水、機車制動系統輕工、機械、冶金、石化、環保、空壓機等其他自動控制系統。并且在不同環境下，需要使用不同類型的壓力傳感器，那是因為在測量壓力的過程中，壓力傳感器會隨著工作環境和靜壓的變化而發生漂移，這在微差壓測量過程中表現為明顯。壓力傳感器要有適應不同環境工作的能力，不能因為環境的變化而導致壓力測量值發生漂移，這也是保障生產工藝連續性的關鍵。

壓力傳感器是氣壓或者液壓壓強力值的產品統稱,在選型時細分為壓力傳感器和壓力變送器兩大類。壓力傳感器是一種接受壓力變量,經數字電路轉換后,將壓力變化量按一定比例轉換為標準輸出信號的元件。 壓力傳感器輸出的是一個毫伏電壓信號,會根據激勵電壓的大小而改變輸出值的大小,單位是mv;缺點是在實際使用時一般需要經過后部電路的放大處理才能使用,同時因為信號小易受到干擾,優點是精度高。壓力變送器輸出是一個經過放大處理后的模擬量信號(0-10V4-20mA),在15-36V的供電范圍內輸出信號不受影響。 優點是可以直接并入后部控制系統(PLC等)直接使用,抗干擾性強;缺點是相對于傳感器的精度要低一個等級。

力士樂適合液壓應用的壓力傳感器
HM20
組件系列 2X
測量液壓系統壓力
8 個測量范圍，大 630 bar
帶薄膜測量單元的傳感器
與介質接觸的組件由不銹鋼制成
高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全
特性曲線誤差 <0.5 %
非重復性 <?0.05 %
環境溫度 –40 … 85 ?C
船用認證 DNV 適用于所有帶電流輸出的型號
力士樂REXROTH壓力傳感器訂貨信息：
HM20-2X/400-C-K35-N
1、類型
HM20 →測壓變換器
2、生產系列號
2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）
3、大壓力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、輸出類型
C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）
H    →電壓輸出端 0.1 至 10 V
5、插頭類型
K35  →設備插頭，4 針，M12 x 1
N   →節流元件（相當于 0.3 mm噴嘴）
電纜束或電纜插座不在供貨范圍內；請另行訂購
技術數據：
重量：0.06kg
額定溫度范圍：-25 … 80℃
環境溫度范圍：-40 … 85℃
存儲溫度范圍：-40 … 80℃
壓力介質：HL、HLP、HFC、氮氣（大允許 300 bar）
介質溫度范圍：-40 … 90℃
正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸
運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸
壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E
外殼材料：V4A (1.4404)、PEI、HNB
材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR
節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。
節流材料：1.4305
緊固扭矩：
液壓接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm
使用壽命：6 千萬加載次數或 60000 h
電磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）
EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A
EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）
EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A
EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A
EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）
EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）
電氣連接：連接器，4 極 M12 x 1，外殼上
防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）
符合性：
CE：根據 EMC 指令
UKCA：根據 "UK EMC Regulations
輸入：
電源：：24V
電流消耗：≤ 12mA
絕緣電阻：> 100MΩ(500 VDC)
輸出：
輸出信號：
電流：4 … 20mA
電壓：0.1 … 10V
設置時間 (10 ... 90 %)：< 1ms
特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%
溫度系數
零位和范圍
額定溫度范圍內：< 0.1%/10 K
超出額定溫度范圍：< 0.2%/10 K
特定條件下的長期漂移（1 年）：< ? 0.1%
德國力士樂REXROTH壓力傳感器訂貨號和型號：

R901364927 HM20-22/10-C-K35
R901371391 HM20-22/10-H-K35
R901342024 HM20-22/100-C-K35
R901407030 HM20-22/100-F-K35
R901342025 HM20-22/100-H-K35
R901431625 HM20-22/100-H-K35 ZC0067
R901342040 HM20-22/125-F-C19-0,16
R901381345 HM20-22/160-C-K35
R901365994 HM20-22/160-F-C15-0,25-V
R901381347 HM20-22/160-H-K35
R901342026 HM20-22/250-C-K35
R901396767 HM20-22/250-C-K35-V
R901365996 HM20-22/250-F-C15-0,25-V
R901342041 HM20-22/250-F-C19-0,16
R901342027 HM20-22/250-H-K35
R901456333 HM20-22/250-H-K35-N
R901342029 HM20-22/315-C-K35
R901342038 HM20-22/315-F-C13-0,5
R901434727 HM20-22/315-F-C19-0,16
R901342030 HM20-22/315-H-K35
R901342033 HM20-22/400-C-K35
R901295669 HM20-1X/400-C-K35
R901456334 HM20-22/400-C-K35-N
R901342043 HM20-22/400-F-C19-0,16
R901342034 HM20-22/400-H-K35
R901295670 HM20-1X/400-H-K35
R901431631 HM20-22/400-H-K35 ZC0067
R901342022 HM20-22/50-C-K35
R901365993 HM20-22/50-F-C15-0,25-V
R901342023 HM20-22/50-H-K35
R901431623 HM20-22/50-H-K35 ZC0067
R901342042 HM20-22/63-F-C19-0,16
R901342035 HM20-22/630-C-K35
R901342079 HM20-22/630-F-C19-0,16
R901342036 HM20-22/630-H-K35
R901431633 HM20-22/630-H-K35 ZC0067
力士樂REXROTH先導式減壓閥
DR
規格 10 … 25
組件系列 1X; 4X
大工作壓力 315 bar
用于底板安裝
孔圖按 ISO 5781
用于螺紋連接
作為插裝閥
4 個可選調整類型：
旋鈕
六角套筒和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
4 個壓力等級
DR 型壓力閥是一種先導式減壓閥。用于降低系統壓力。
它主要由擰入式插裝閥（插件）和殼體組成，可以選擇帶或不帶單向閥（僅限底板安裝）。
在靜止位置時閥門處于打開狀態。液壓油可以通過主控制閥芯，從入口通道自由流向出口通道。出口通道中的壓力通過孔施加于主控制閥芯 的彈簧負載側。同時，壓力通過孔和孔作用于與彈簧相對的主控制閥芯 側。
如果出口通道中的壓力超過彈簧上設定的值，則先導座開啟。
液壓油從主控制閥芯 的彈簧負載側，經噴嘴和先導座流入彈簧腔。
主控制閥芯 移至控制位置，并使由彈簧設定的出口通道壓力保持恒定。來自彈簧腔 的先導油回油始終通過 Y 油口外部實現。
對于型號“P”的底板安裝，可選擇安裝單向閥，以實現從通道 A 到通道 B 的自由回流。



力士樂REXROTH先導式減壓閥
Z3DR10
規格 10
組件系列 1X
大工作壓力 350 bar
大流量 120 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05 （標準型號）或 ISO 4401-05-05-0-05 （型號“SO30”）
4 個壓力等級，可選
2 種調整類型，可選：
內六角主軸和保護帽
帶刻度可鎖定旋鈕
防腐蝕設計
Z3DR 型閥是一種采用疊加閥板設計的先導式三通減壓閥，可限制執行機構的壓力。此類閥可用于減小和控制系統壓力。
此類閥主要由先導控制閥 和包括主級部分的殼體組成。次級壓力通過調整類型設置。
力士樂先導式減壓閥的特點是穩定性高且滯后低。
利用型號“MS”可通過測量油口處的壓力負載單元對設定的次級壓力進行測量和監控（請參閱“尺寸”）。
若執行機構油口 P（A、B）處的次級壓力進一步上升到超出設定值，則閥門將會開啟回油口 TA (TB) 的第三條管路。這樣可防止執行機構通道出現不允許的壓力上升。



力士樂REXROTH雙單向節流閥
Z2FS6
規格 6
組件系列 4X
大工作壓力 315 bar
大流量 80 l/min
疊加閥
油口安裝面符合 DIN 24340，形式 A
油口安裝面符合 ISO 4401-03-02-0-05（帶定位孔）
用于限制 2 個執行機構油口的主油流量或先導油流量。
4 種調整類型：
帶鎖緊螺母和保護帽的調節螺釘
帶刻度可鎖定旋鈕? 內六角帶刻度主軸? 帶刻度旋鈕
用于供油或回油節流
Z2FS6型閥是一種采用疊加閥板設計的雙單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。
彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。
如果是供油節流，則液壓油將通過由閥座和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過調節螺釘進行軸向調節，從而允許調節節流點。
從執行機構 A2流回的液壓油沿著節流閥芯的方向相對彈簧移動閥座，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。
主流量限制 （型號“2Q”）
要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝雙單向節流閥。
先導流量限制 （型號“1Q”）
通過先導式方向閥，可使用雙單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。


力士樂REXROTH單向節流閥
Z2FS10
規格 10
組件系列 3X
大工作壓力 315 bar
大流量 160 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
用于限制 2 個執行機構油口的主油流量或先導油流量。
3 種調整類型：
帶刻度可鎖定旋鈕，內六角帶刻度主軸，帶刻度旋鈕
進油或回油節流
防腐蝕設計
Z2FS 10 型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。
彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。
如果是供油節流，則液壓油將通過由控制邊和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。
同時，通道 A1 中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2 流回的液壓油在相對彈簧的方向上移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。
主流量限制
要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝單向節流閥。
先導流量限制
通過先導式方向閥，可使用單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。

力士樂REXROTH單向節流閥
Z2FS16
規格 16
組件系列 3X
大工作壓力 350 bar
大流量 250 l/min
疊加閥
油口安裝面符合 ISO 4401-07-07-0-05
限制 2 個執行機構油口的流量
調節方式： 調節桿帶內六角孔
進油或回油節流
Z2FS16型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。
對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。
如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。
同時，通道 A1中的液壓油通過孔導入到活塞側。
主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可能發生在供油或排放中。
流量限制
要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。


力士樂REXROTH單向節流閥
Z2FS22
規格 25
組件系列 3X
大工作壓力 350 bar
大流量 360 l/min
疊加閥
油口安裝面符合  ISO 4401-08-08-0-05
用于一個或兩個執行元件接口的主流量或控制流量的限制
調節方式： 調節桿帶內六角孔
用于供油或回油節流
防腐蝕設計
Z2FS22型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。
對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。
如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。
同時，通道 A1中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可能發生在供油或排放中。
流量限制
要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。



力士樂REXROTH二通流量控制閥
2FRM6B
規格    6通徑
重量    1.3kg
安裝位置   任意
組件系列 3X
大流量 32 l/min
周圍溫度范圍   -20 … 50℃
大工作壓力   315bar
小壓差   6 … 14bar
液壓油溫度范圍   -20 … 80℃
粘度范圍   10 … 800mm?/s
油口安裝面符合 DIN 24340 形式 A
底板（單獨訂購）
單向閥，可選
2 種調整類型，可選：
-帶刻度旋鈕
-帶刻度可鎖定旋鈕
一般信息
2FRM 型流量控制閥是一種二通流量控制閥。
它用于保持流量穩定，而不受壓力和溫度的影響。
這種閥的基本構成為殼體、旋鈕、節流孔襯套、壓力補償器和可選的單向閥。
2FRM 6 B…MV
型流量控制閥（不帶 外部閉合， 不帶 單向閥）
從通道 A 到通道 B 的流量在節流點處節流。節流剖面通過轉動旋鈕 進行設置。為確保通道 B 的流量保持穩定而不受壓力的影響，在節流點的下游安裝了一個壓力補償器。
沒有流量流經閥門時，壓縮彈簧會向下按壓力補償器至其停止點，使壓力補償器保持在打開位置。有液壓油流經閥門時，作用于通道 A 的壓力會通過節流孔給壓力補償器施加一個力。
壓力補償器將進入控制位置，直到各個力實現平衡。當通道 A 的壓力上升時，壓力補償器會朝閉合方向移動，直到各個力再次達到平衡。正是壓力補償器的這種持續的補償動作才使系統獲得了穩定的流量。
為了通過閥門控制兩個方向上的流量，可以在此流量控制閥下安裝一個 Z4S 6 型整流器疊加閥板。



力士樂REXROTH二通流量控制閥
2FRM
組件系列 3X
規格   10通徑   16通徑
重量   5.6kg   11.3kg
溫度范圍   -20 … 80?C
大工作壓力 315 bar
小壓差  3 … 7bar   5 … 12bar
大流量 160 l/min
粘度范圍  10 … 800mm?/s
用于底板安裝
油口安裝面符合 DIN 24340 形式 G 和 ISO 6263
機械起動
壓力補償器行程限制，可選
啟動躍變降低
通過流向調整板在雙向上調速
2FRM 型流量控制閥是一種二通流量控制閥。它們用于保持流量穩定，通常不受壓力和溫度的影響。
通常，閥由殼體、節流孔襯套、帶有可選行程限制 的壓力補償器、單向閥、型號 2FRM 中的調節元件及齒輪活塞傳動裝置和方向閥組成。從通道 A 到通道 B 的流量在節流點處節流。在型號 2FRM 中，節流剖面可通過機械轉動調節元件上的曲線螺栓進行設置。定位速率可通過單向節流閥進行設置。為固定所需的調節范圍，在齒輪活塞傳動裝置的兩側配備可調行程限制。含有上游壓力補償器，以確保流量在節流點處不受壓力影響且保持穩定。
由于節流點采用了節流孔設計，因此不會受到溫度的影響。
通過單向閥實現從通道 B 到通道 A 的自由回流。
調節流量只能從通道 A 流向 B。
為了在兩個方向上控制流量，可在流量控制閥下安裝一個 Z4S 型整流器疊加閥板。
