AVENTICS二位五通換向閥5763520220，上海韋米機電設備有限公司供應產品，銷售熱線：13524123009，聯系人：雷青。產品圖片實拍，價格貨期快速報價，價格優惠；熱誠歡迎新老客戶咨詢下單！

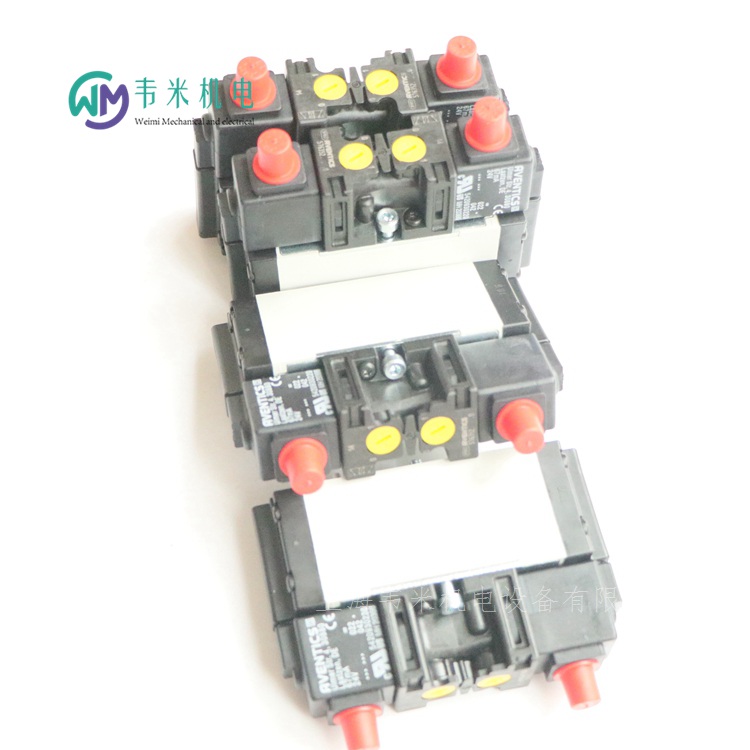

安沃馳AVENTICS二位五通換向閥, 系列 CD01-PA 5763520220
安沃馳 CD01-PA 系列是符合 ISO 15407-1 標準的靈活閥門系統。該系統提供氣動或電氣控制、真空或高達 16 bar 的壓力、雙壓力應用、ATEX 認證以及可以實現各種模塊化的各種配件。
規格
額定流量Qn1010 l/min
換向原理5/2
壓縮空氣 接口 出口按照標準DIN ISO 15407-1制造的接地板
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, C型
操作元件雙線圈
密封原理軟密封
先導內部
合格證書不含LABS
標準ISO 15407-1
預控閥的寬度26 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
壓縮空氣 接口 人口按照標準DIN ISO 15407-1制造的接地板
壓縮空氣連接 排氣按照標準DIN ISO 15407-1制造的接地板
壓縮空氣連接 控制接口 輸入按照標準DIN ISO 15407-1制造的接地板
壓縮空氣連接 先導 排氣按照標準DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制壓力小2 bar
特點
尺寸為 26 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
壓力范圍高達 16 bar
可以組合 CD02-AL 使用



安沃馳AVENTICS三位五通換向閥, 系列 581, 尺寸2 5812421100
V581-5/3CC-024DC-I2-2P22-HBX-PA-X-C-T1
規格
額定流量Qn2100 l/min
換向原理5/3
結構中位封閉
壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板
小運行壓力3 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸B型 工業
密封原理軟密封
先導內部
標準ISO 5599-1
預控閥的寬度22 mm
閥門結構形式滑閥
組合原理?（閉鎖原理）單重底板原理
連接類型底板連接
壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板
壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板
壓縮空氣連接 先導 排氣M5
功率 消耗 DC5 W
流動電導系數C8.9 l/(s*bar)
節流帶節流設備
尺寸ISO 2
特點
標準化閥門系統
ISO 1 至 4 尺寸
堅固的設計
集成排氣節流閥
多個電壓范圍
壓力范圍高可達 16 bar
CNOMO 接口
尺寸小
切換速度快
通過在線配置器輕松靈活地進行特定個性化配置



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸3 5813170540
V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-C-T0
規格
額定流量Qn4800 l/min
換向原理5/2
壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板
小運行壓力3 bar
大運行壓力16 bar
工作電壓DC24 V
工作電壓 AC42 V
電壓偏差 DC-10% / 10%
電壓偏差AC 50 Hz-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
操作元件單線圈
密封原理軟密封
先導內部
標準ISO 5599-1
預控閥的寬度30x22 mm CNOMO
閥門結構形式滑閥
組合原理?（閉鎖原理）單重底板原理
連接類型底板連接
復位裝置帶彈簧復位
壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板
壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板
壓縮空氣連接 先導 排氣M5
功率 消耗 DC6.7 W
特點
標準化閥門系統
ISO 1 至 4 尺寸
堅固的設計
集成排氣節流閥
多個電壓范圍
壓力范圍高可達 16 bar
CNOMO 接口
尺寸小
切換速度快
通過在線配置器輕松靈活地進行特定個性化配置




安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG 0820055051
HF03-5/2SR-024DC
規格
操作電子
額定流量Qn850 l/min
換向原理5/2
小運行壓力-0.9 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-15% / 20%
手動控制裝置鎖定式
操作元件單線圈
密封原理軟密封
先導外部的
合格證書UR (Underwriters Laboratories)
預控閥的寬度16 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
復位裝置帶彈簧復位
組合原理?（閉鎖原理）單重底板原理
控制壓力小2.5 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
介質溫度小值0 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
特點
模塊化設計，多可包含 32 個閥門和 32 個線圈
高達 850 l/min 的流量
每個線圈 0.35 W 的導閥
塑料底板和端板減輕了重量
直接安裝在組合系統剖面上
Multipol 或現場總線連接實現較強的連接性
集成接頭及所有連接件指向一致

安沃馳AVENTICS2x二位三通 換向閥, 系列 HF02-LG 0820056101
HF02-3/2CC-024DC
規格
操作電子
額定流量Qn1400 l/min
換向原理2x3/2
結構常閉/常閉
小運行壓力-0.9 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-15% / 20%
手動控制裝置鎖定式
密封原理軟密封
先導外部的, 內部
合格證書UR (Underwriters Laboratories)
預控閥的寬度16 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
組合原理?（閉鎖原理）單重底板原理
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
介質溫度小值0 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
模塊化設計，多可包含 32 個閥門和 32 個線圈
高達 1400 l/min 的流量
每個線圈 0.35 W 的導閥
塑料底板減輕了重量
直接安裝在組合系統剖面上
Multipol 或現場總線連接實現較強的連接性




安沃馳AVENTICS節流閥系列 CC01 0821200008
安沃馳 CC 系列止回閥設計用于 32 至 5600 l/min 標稱流量。提供不同型號以及快插接頭或內螺紋。
NG4 (G1/8) D.2,0
規格
接口1G 1/8
接口2G 1/8
截流孔通徑 ?2 mm
節流方向2-1, 1-2
額定流量Qn 1 向 2130 l/min
類型 壓縮空氣接口 1內螺紋
壓縮空氣接口 2 型號內螺紋
介質壓縮空氣
小運行壓力0.5 bar
大運行壓力10 bar
低環境溫度0 ?C
高環境溫度80 ?C
介質溫度小值0 ?C
介質溫度大值80 ?C
重量0.04 kg
材料：外殼鋁材
材料 截流螺釘鋼
密封件材料丙烯樹膠
特點
Qn = 32 l/min ... 5600 l/min



安沃馳AVENTICS系列 CC01 0821200014
安沃馳 CC 系列止回閥設計用于 32 至 5600 l/min 標稱流量。提供不同型號以及快插接頭或內螺紋。
E.R.U..G 3/8
規格
接口1G 3/8
接口2G 3/8
截流孔通徑 ?9 mm
節流方向2-1, 1-2
額定流量Qn 1 向 21600 l/min
類型 壓縮空氣接口 1內螺紋
壓縮空氣接口 2 型號內螺紋
介質壓縮空氣
小運行壓力0.5 bar
大運行壓力10 bar
低環境溫度0 ?C
高環境溫度80 ?C
介質溫度小值0 ?C
介質溫度大值80 ?C
重量0.26 kg
材料：外殼鋁材
材料 截流螺釘鋼
密封件材料丙烯樹膠
特點
Qn = 32 l/min ... 5600 l/min


安沃馳AVENTICS單個底板, 側面的螺紋接口1825503149
規格
結構特點底板
氣動接口(1)的方向側面
壓縮空氣接口 1G 1/2
氣動接口(2，4)的方向側面
壓縮空氣連接 2 / 4G 1/2
氣動接口(3，5)的方向側面
接口3 / 5G 1/2
排氣類型各個接口分離
排氣 (3,5)有限制的排氣 （3 / 5）
氣動接口(12)的方向側面
壓縮空氣連接 12G 1/8
氣動接口(14)的方向側面
壓縮空氣連接 14G 1/8
尺寸ISO 3
標準ISO 5599-1
小運行壓力-0.95 bar
大運行壓力16 bar
低環境溫度-25 ?C
高環境溫度70 ?C
介質溫度小值-25 ?C
介質溫度大值70 ?C
介質壓縮空氣
大閥位數量1
制動尺寸71 mm
重量0.34 kg


安沃馳AVENTICS分氣塊, 用于系列 ED05 5610141002
規格
結構特點閥底板拆卸條
類型1x
介質壓縮空氣
重量0.573 kg
材料：外殼鋁材

安沃馳AVENTICS壓縮空氣軟管, 系列 TU1-S-PUR R412014554
安沃馳 TU1 系列提供多種塑料材料和顏色，以匹配您的管道應用并輕松識別氣動回路。TU1 管適合動態鋪設，可以形成各種工作環境，其中包含用于食品行業的型號。
規格
外部-φ4 mm
小彎折半徑 20?C12 mm
壁厚0.75 mm
顏色天然
低環境溫度-30 ?C
高環境溫度80 ?C
運行壓力大可達 20?C10 bar
供貨數量50 m
每米的重量0.01 kg
材料聚酯-聚氨酯


安沃馳AVENTICS壓縮空氣軟管, 系列 TU1-S-PUR R412014559
安沃馳 TU1 系列提供多種塑料材料和顏色，以匹配您的管道應用并輕松識別氣動回路。TU1 管適合動態鋪設，可以形成各種工作環境，其中包含用于食品行業的型號。
規格
外部-?12 mm
小彎折半徑 20?C55 mm
壁厚1.5 mm
顏色天然
低環境溫度-30 ?C
高環境溫度80 ?C
運行壓力大可達 20?C10 bar
供貨數量50 m
每米的重量0.063 kg
材料聚酯-聚氨酯


安沃馳AVENTICS快插接頭QR2-S-RW1 標準系列 1823391551
安沃馳 QR2 系列快插接頭安裝便捷安全，提供多種型號：金屬制，可用于 3 至 16 mm 的管道直徑QR2 系列的圓柱形螺紋可以重復連接和釋放，不會出現問題（快速釋放），固定式 O 形圈確保出色的密封性。我們的 QR 計劃為各種應用和行業提供適當的解決方案。
規格
管接頭類型角度回轉接頭 1倍
壓縮空氣接口型號外螺紋
接口 GG 1/8
壓縮空氣接口 2 型號快插接頭
接口 D? 4
類型QR2-S-RW1
小運行壓力-0.95 bar
大運行壓力16 bar
低環境溫度-20 ?C
高環境溫度80 ?C
供貨數量10 件
重量0.024 kg
材料：外殼黃銅
密封件材料丙烯樹膠
材料 齒盤 齒盤不銹鋼
材料 釋放環黃銅
材料 螺紋黃銅


安沃馳AVENTICS快插接頭QR2-S-RTK 標準系列 1823381043
安沃馳 QR2 系列快插接頭安裝便捷安全，提供多種型號：金屬制，可用于 3 至 16 mm 的管道直徑QR2 系列的圓柱形螺紋可以重復連接和釋放，不會出現問題（快速釋放），固定式 O 形圈確保出色的密封性。我們的 QR 計劃為各種應用和行業提供適當的解決方案。
規格
管接頭類型T-插塞連接
壓縮空氣接口型號快插接頭
接口 G? 4
壓縮空氣接口 2 型號快插接頭
接口 D? 4
類型QR2-S-RTK
小運行壓力-0.95 bar
大運行壓力16 bar
低環境溫度-20 ?C
高環境溫度80 ?C
供貨數量10 件
重量0.015 kg
材料：外殼黃銅
密封件材料丙烯樹膠
材料 齒盤 齒盤不銹鋼
材料 釋放環黃銅


安沃馳AVENTICS系列 NU2 1823391002
安沃馳 NU2 系列是一整套帶管螺母的塑料和黃銅管接件。功能多樣且安全的 NU2 帶螺母管接件具有連接類型選擇豐富的優勢。
規格
管接頭類型角度回轉接頭 1倍
壓縮空氣接口型號外螺紋
接口 GG 1/4
壓縮空氣接口 2 型號帶鎖緊螺母的快接插頭
接口 D? 4
類型NU2-S-RW1
小運行壓力-0.95 bar
大運行壓力15 bar
低環境溫度-10 ?C
高環境溫度70 ?C
供貨數量5 件
重量0.047 kg
材料：外殼黃銅
密封件材料聚氯乙烯


安沃馳AVENTICS快插接頭QR2-S-RTI 標準系列 1823391665
安沃馳 QR2 系列快插接頭安裝便捷安全，提供多種型號：金屬制，可用于 3 至 16 mm 的管道直徑QR2 系列的圓柱形螺紋可以重復連接和釋放，不會出現問題（快速釋放），固定式 O 形圈確保出色的密封性。我們的 QR 計劃為各種應用和行業提供適當的解決方案。
規格
管接頭類型可旋轉的, T型回轉接頭，內六角
壓縮空氣接口型號外螺紋
接口 GG 1/8
壓縮空氣接口 2 型號快插接頭
接口 D? 6
類型QR2-S-RTI
小運行壓力-0.95 bar
大運行壓力16 bar
低環境溫度-20 ?C
高環境溫度80 ?C
供貨數量10 件
重量0.033 kg
材料：外殼黃銅
密封件材料丙烯樹膠
材料 齒盤 齒盤不銹鋼
材料 釋放環黃銅
材料 螺紋黃銅
