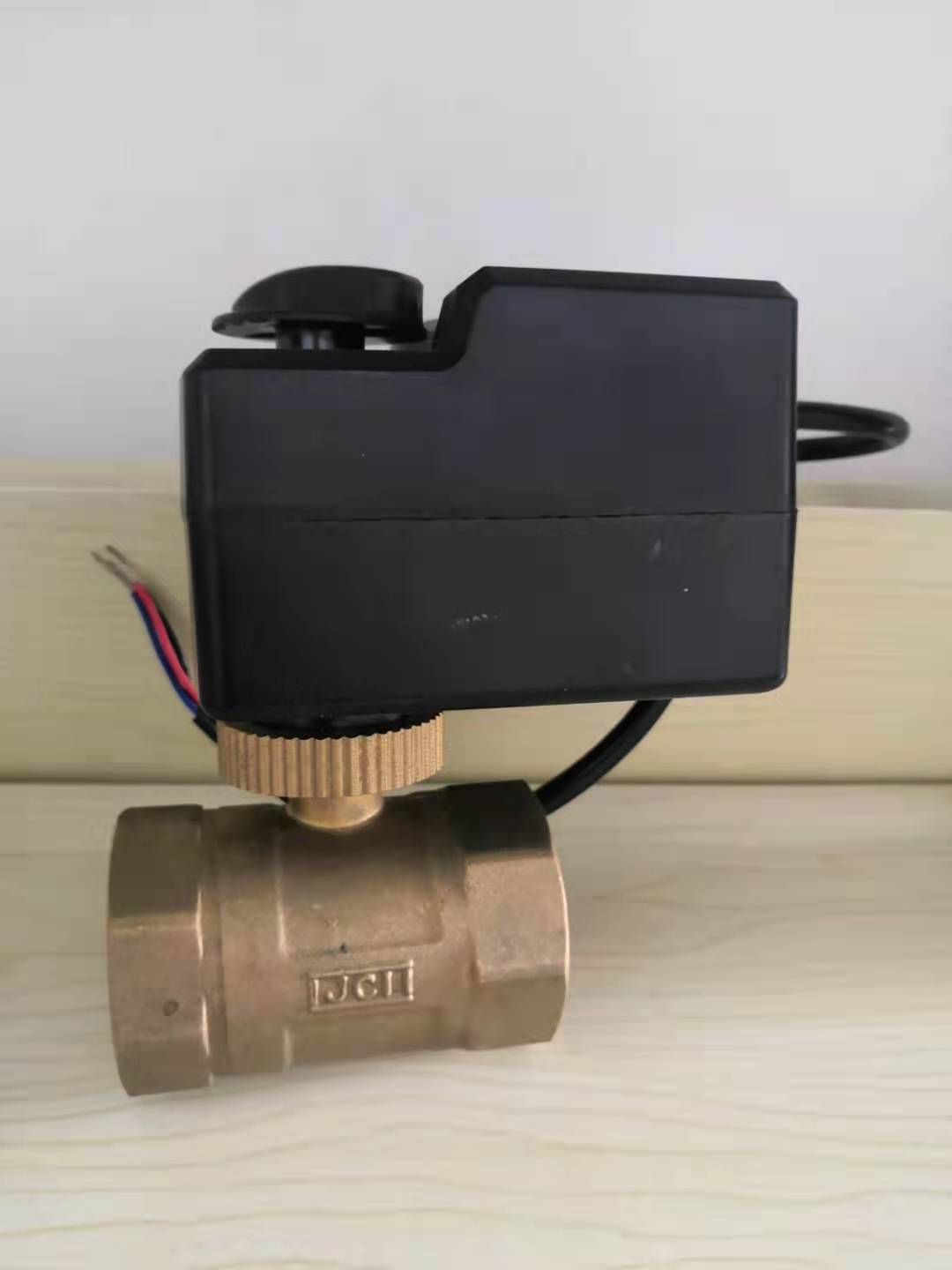

電動球閥開關型，江森電動球閥螺紋連接AC220V/AC24V
產品概述
電動球閥適用于暖通空調水系統的通斷控制，由球閥與執行器組成。執行器帶動球閥作旋轉90%運動。執行器采用同步電動機驅動，內置限位觸點，能使閥門全開關時斷電，動作穩定，電動閥廣泛應用于供熱、空調系統、電暖系統、太陽能排氣系統等系統中。
主要技術參數
驅動電源：AC24;220V?10%，50/60Hz
功率消耗：6.5VA（僅當閥門啟、閉時）
電機類別：同步電機
驅動阻力：4Nm-8Nm
動作時間：15S-60S
引線長度：50cm
公稱壓力：1.6Mpa
關閉壓差：﹤0.5Mpa（二通）﹤0.3Mpa（三通）
連接方式：管螺紋G
適用介質：冷、熱水或50%乙二醇溶液
介質溫度：2-80℃
外形尺寸對照表
型號 | 規格 | 主要尺寸 | 球孔內徑 | ||||
DN（mm） | 內螺紋（G） | L | H | A | |||
二通 | DN15 | 15 | 1/2 | 63 | 26 | - | 12 |
DN20 | 20 | 3/4 | 63 | 26 | - | 12 | |
DN25 | 25 | 1 | 70 | 32 | - | 16 | |
DN32 | 32 | 1-1/4 | 78 | 38 | - | 20 | |
DN40 | 40 | 1-1/2 | 81 | 42 | - | 30 | |
DN50 | 50 | 2 | 95 | 48 | - | 38 | |
三通 | DN15 | 15 | 1/2 | 63 | 26 | 30 | 12 |
DN20 | 20 | 3/4 | 68 | 26 | 33 | 12 | |
DN25 | 25 | 1 | 73 | 34 | 42 | 20 | |
- | - | - | - | - | - | - | |
