安沃馳二位三通換向閥5710200100，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

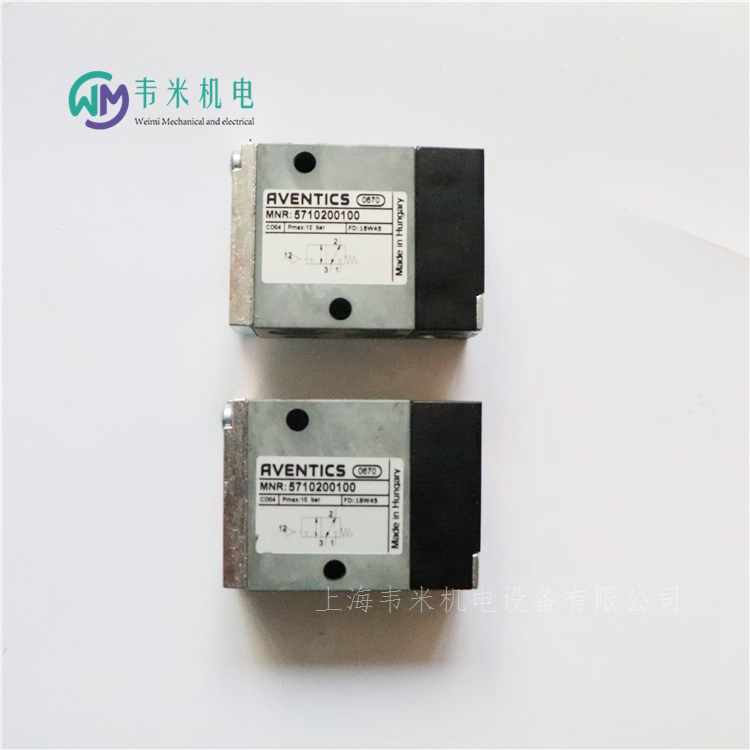

安沃馳AVENTICS二位三通換向閥, 系列 CD04 5710200100
規格
操作氣動
額定流量Qn900 l/min
換向原理3/2
復位型帶彈簧復位
操作元件單面氣動操作
壓縮空氣 接口 出口G 1/8
連接類型管式連接
小運行壓力-0.95 bar
大運行壓力10 bar
密封原理軟密封
閥門結構形式滑閥，正重疊
控制壓力小3.5 bar
大控制壓力10 bar
低環境溫度-15 ?C
高環境溫度65 ?C
介質溫度小值-15 ?C
介質溫度大值65 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大1 mg/m3
壓縮空氣接口處的規格常關/常開
壓縮空氣連接 排氣G 1/8
壓縮空氣連接 先導 排氣G 1/8
標準, 壓縮空氣連接符合 ISO 228-1 標準
特點
堅固耐用的設計
在底板上組裝
適用于極端的溫度范圍
耐電壓波動
提供 ATEX 認證型號




安沃馳AVENTICS精密調壓閥 3610507100
FS07-000-100-G014-PLU-(0,1-2,6)
規格
結構特點提動閥
操作元件按鈕
壓縮空氣 接口 人口G 1/4
類型 壓縮空氣 接口 人口內螺紋
壓縮空氣 接口 出口G 1/4
小運行壓力0.1 bar
大運行壓力10 bar
壓力調節范圍 min.0.1 bar
壓力調節范圍 max.2.6 bar
低環境溫度-25 ?C
高環境溫度70 ?C
介質溫度小值-25 ?C
介質溫度大值70 ?C
介質壓縮空氣
額定流量Qn900 l/min
滯環< 0,15 bar
調節行程7.5 mm
操縱力(驅動力)，小值110 N
壓力平行 推進1.4 bar
重量0.5 kg
材料：外殼壓鑄鋅
密封件材料丙烯樹膠
特點
Qn 大為 900 l/min
寬度：60 mm ... 100 mm
動態壓力控制提動閥



安沃馳AVENTICS二位三通換向閥, 系列 CD12 5724550220
CD12-3/2NC-SR-024DC-I-G012-G012-EN175301
規格
操作電子
額定流量Qn4000 l/min
換向原理3/2
結構常關/常開
壓縮空氣 接口 出口G 1/2
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式, 按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
電氣連接 極數3-針
操作元件單線圈
密封原理軟密封
先導內部
預控閥的寬度30 mm
閥門結構形式滑閥，正重疊
連接類型管式連接
復位裝置帶彈簧復位
抗溫性-25 ?C 耐低溫
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-25 ?C
高環境溫度50 ?C
特點
堅固耐用的設計
在底板上組裝
適用于極端的溫度范圍
耐電壓波動
提供 ATEX 認證型號



安沃馳AVENTICS先導閥 0493832506
15MM-IP67-M8-350MM
規格
操作電子
小運行壓力0 bar
大運行壓力10 bar
工作電壓DC24 V
手動控制裝置按鈕式
預控閥的寬度15 mm
功率 消耗 DC2.2 W
電纜長度0.35 m
低環境溫度-10 ?C
高環境溫度50 ?C
介質壓縮空氣
帶接口的防護等級IP67
發光二極管狀態顯示綠色
暫載率100 %
重量0.056 kg



安沃馳AVENTICS二位三通換向閥, 系列 DO22 0820019967
DO22-3/2NC-SPEZ-NO_COIL
規格
操作電子
換向原理3/2
小運行壓力0 bar
大運行壓力10 bar
手動控制裝置沒有
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 6952, B 型
密封原理軟密封
ATEX適合ATEX
閥門結構形式提動閥
帶有導線盒的基礎閥門不帶線圈的基閥
連接類型帶管接頭的板式閥門
復位裝置帶彈簧復位
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
壓縮空氣連接 排氣M5
額定流量Qn 1 向 261 l/min
額定流量 Qn 2 向 374 l/min
兼容性目錄14
特點
提供多種連接方案
組裝在端子排上
廣泛的電壓范圍
提供 ATEX 認證型號



安沃馳AVENTICS二位三通換向閥, 系列 DO30 0820019980
DO30-3/2NC-CNOM
規格
操作電子
換向原理3/2
壓縮空氣 接口 出口CNOMO
小運行壓力0 bar
大運行壓力10 bar
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
密封原理軟密封
ATEX適合ATEX
標準CNOMO / NFE 49-003-1
預控閥的寬度30 mm
閥門結構形式提動閥
帶有導線盒的基礎閥門不帶線圈的基閥
連接類型帶管接頭的板式閥門
復位裝置帶彈簧復位
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
壓縮空氣 接口 人口CNOMO
特點
提供多種連接方案
組裝在端子排上
廣泛的電壓范圍
提供 ATEX 認證型號



安沃馳AVENTICS傳感器, 系列 ST9 0830100390
ST9-R3-K03U-030
規格
直接安裝用于系列KHZ
凹槽寬度9 mm 溝槽
電纜帶電纜
連接方式型簧片型
開關容量3 W / 5 VA
防護等級IP67, IP65
低環境溫度-20 ?C
高環境溫度80 ?C
大的電壓降I*Rs
保護電阻1,3 Ω
換向電流(開關電流)，直流電，大值.0.13 A
換向電流(開關電流)，交流電，大值.0.2 A
開關點精度?0,1 mT
發光二極管狀態顯示黃色
電氣連接 2, 類型線芯外露部分鍍錫
電氣連接 2, 極數3-針
小工作電壓 DC12 V DC
大工作電壓 DC24 V DC
小工作電壓 AC12 V AC
工作電壓 AC，大值24 V AC
防短路能力反極性保護
沖擊阻力100 g / 11 ms
振動阻力60 g (50 ... 2000 Hz)
電纜長度 L3 m
材料：外殼環氧樹脂
特點
適用于 9 mm 溝槽
具有不同導線長度和連接的各類版本
傳感器外殼或自由線端上直接帶一個 M8 插頭
線可以直接安裝在外殼上，使用便捷
提供簧片及電子 PNP 傳感器型號



安沃馳AVENTICS傳感器, 系列 SN2 0830100469
SN2-R3-M008-036
規格
間接安裝用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
結構延長脈沖持續時間
連接方式型簧片型
開關容量5,5 W / 5,5 VA
防護等級IP67
低環境溫度-20 ?C
高環境溫度80 ?C
大的電壓降≤ 0,5 V
保護電阻27 Ω
換向電流(開關電流)，直流電，大值.0.13 A
換向電流(開關電流)，交流電，大值.0.13 A
開關點精度?0,1 mT
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, M8
電氣連接 2, 極數3-針
小工作電壓 DC12 V DC
大工作電壓 DC36 V DC
小工作電壓 AC12 V AC
工作電壓 AC，大值30 V AC
防短路能力反極性保護
沖擊阻力100 g / 11 ms
振動阻力30 g (50 - 1000 Hz)
材料：外殼聚酰胺
特點
適合通用應用的立方型傳感器解決方案
各種傳感器安裝方式，滿足應用需求
傳感器外殼或自由線端上直接帶一個 M8 插頭（2-、3- 和 4 針）
線可以直接安裝在外殼上，使用便捷
提供帶脈沖展寬的其他型號
提供帶脈沖展寬的其他型號
提供簧片及電子 PNP 傳感器型號




安沃馳AVENTICS傳感器, 系列 SN2 0830100480
SN2-PN-M008-030
規格
間接安裝用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
結構延長脈沖持續時間
連接方式型電子 PNP
額定電流，接通狀態< 15 mA
靜態電流（無負荷）< 10 mA
防護等級IP67
低環境溫度-10 ?C
高環境溫度70 ?C
大的電壓降≤ 2,0 V
換向電流(開關電流)，直流電，大值.0.13 A
工作頻率2000 Hz
開關點精度?0,1 mT
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸M8, 多芯插頭
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
小工作電壓 AC12 V AC
工作電壓 AC，大值30 V AC
防短路能力短路保護, 反極性保護
材料：外殼聚酰胺
特點
適合通用應用的立方型傳感器解決方案
各種傳感器安裝方式，滿足應用需求
傳感器外殼或自由線端上直接帶一個 M8 插頭（2-、3- 和 4 針）
線可以直接安裝在外殼上，使用便捷
提供帶脈沖展寬的其他型號
提供帶脈沖展寬的其他型號
提供簧片及電子 PNP 傳感器型號



安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG 0820055052
HF03 - 5/2SR - 024DC
規格
操作電子
額定流量Qn850 l/min
換向原理5/2
 小運行壓力-0.9 bar
 大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-15% / 20%
手動控制裝置按鈕式
操作元件單線圈
密封原理軟密封
先導外部的
合格證書UR (Underwriters Laboratories)
預控閥的寬度16 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
復位裝置帶彈簧復位
組合原理?（閉鎖原理）單重底板原理
控制壓力 小2.5 bar
 大控制壓力10 bar
 低環境溫度0 ?C
 高環境溫度50 ?C
介質溫度 小值0 ?C
介質溫度 大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
特點
模塊化設計， 多可包含 32 個閥門和 32 個線圈
高達 850 l/min 的流量
每個線圈 0.35 W 的導閥
塑料底板和端板減輕了重量
直接安裝在組合系統剖面上
Multipol 或現場總線連接實現較強的連接性
集成接頭及所有連接件指向一致



AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG 0820055101
HF03 - 3/2CC - 024DC
規格
操作電子
額定流量Qn850 l/min
換向原理2x3/2
結構常閉/常閉
 小運行壓力-0.9 bar
 大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-15% / 20%
手動控制裝置鎖定式
密封原理軟密封
先導外部的
合格證書UR (Underwriters Laboratories)
預控閥的寬度16 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
組合原理?（閉鎖原理）單重底板原理
控制壓力 小2.5 bar
 大控制壓力10 bar
 低環境溫度0 ?C
 高環境溫度50 ?C
介質溫度 小值0 ?C
介質溫度 大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量  小.,0 mg/m3
特點
模塊化設計， 多可包含 32 個閥門和 32 個線圈
高達 850 l/min 的流量
每個線圈 0.35 W 的導閥
塑料底板和端板減輕了重量
直接安裝在組合系統剖面上
Multipol 或現場總線連接實現較強的連接性
集成接頭及所有連接件指向一致



AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG 0820055102
HF03 - 3/2CC - 024DC
規格
操作電子
額定流量Qn850 l/min
換向原理2x3/2
結構常閉/常閉
 小運行壓力-0.9 bar
 大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-15% / 20%
手動控制裝置按鈕式
密封原理軟密封
先導外部的
合格證書UR (Underwriters Laboratories)
預控閥的寬度16 mm
閥門結構形式滑閥，正重疊
連接類型底板連接
組合原理?（閉鎖原理）單重底板原理
控制壓力 小2.5 bar
 大控制壓力10 bar
 低環境溫度0 ?C
 高環境溫度50 ?C
介質溫度 小值0 ?C
介質溫度 大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量  小.,0 mg/m3
特點
模塊化設計， 多可包含 32 個閥門和 32 個線圈
高達 850 l/min 的流量
每個線圈 0.35 W 的導閥
塑料底板和端板減輕了重量
直接安裝在組合系統剖面上
Multipol 或現場總線連接實現較強的連接性
集成接頭及所有連接件指向一致
