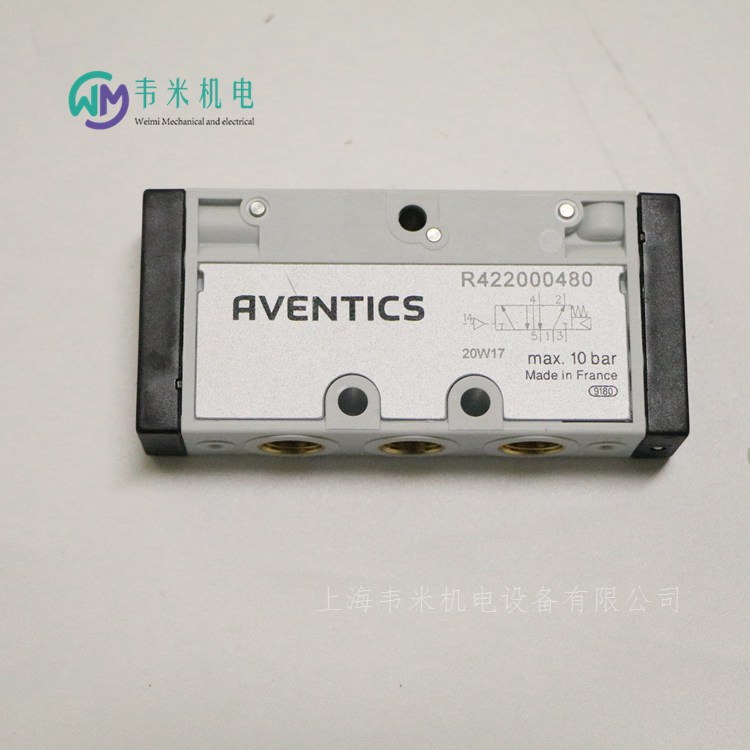

AVENTICS氣動閥R422000480，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

氣動邏輯元件；通過改變氣流方向和通斷實現各種邏輯功能的元件從控制方式來分，氣動控制可分為斷續控制和連續控制兩類。
1. 在斷續控制系統中，通常要用壓力控制閥、流量控制閥和方向控制閥來實現程序動作；
2. 在連續控制系統中，除了要用壓力、流量控制閥外，還要采用伺服、比例控制閥等，以便對系統進行連續控制。
方向控制閥：用來改變氣流流動方向或通斷的控制閥。
1.方向控制閥操作方式電磁式氣控式手動式機械式
方向控制閥
換向閥、單向閥、梭閥、雙壓閥、快速排氣閥、截止閥
換向閥按操作方式分：電磁閥，氣控閥，手動閥，機械閥；
換向閥按通口位置數分：二位二通閥、二位三通閥、二位四通閥、二位五通閥、三位四通閥、三位五通閥

1. 按閥內氣流的流通方向分
按閥內氣流的流通方向可將氣動控制閥分為單向型和換向型
只允許氣流沿一個方向流動的控制閥稱為單向型控制閥，如單向閥、梭閥、雙壓閥和快速排氣閥等。
可以改變氣流流動方向的控制閥稱為換向型控制閥，如電磁換向閥和氣控換向閥等。
為了使閥換向，必須對閥心施加一定大小的軸向力
使其迅速移動改變閥心的位置。這種獲得軸向力的方式叫做換向閥的操作方式，或控制方式。
通常可分為氣壓、電磁、手動和機械四種操作方式。

2. 按控制方式分
手動控制：、一般手動控制、按鈕式、手柄式帶定位，腳踏式。
機械控制：控制軸、滑輪式、杠桿式、單向滑輪式、彈簧復位式。
氣動控制：直動式、先導式。
電磁控制：單電控、雙電控、先導式雙電控，帶手動。
（1）電磁控制：利用電磁線圈通電時，靜鐵芯對動鐵芯產生電磁吸力使閥切換以改變氣流方向的閥，稱為電磁控制換向閥，簡稱電磁閥。這種閥易于實現電氣聯合控制，能實現遠距離操作，故得到應用。
1、電磁操作
用電磁力來獲得軸向力，使閥心迅速移動的換向控制方式稱為電磁操作。
它按電磁力作用于主閥閥心的方式分為直動式和先導式兩種。
1)直動式電磁控制是用電磁鐵產生的電磁力直接推動閥心來實現換向的一種電磁控制閥。
根據閥芯復位的控制方式可分為單電控和雙電控。
2)先導式電磁控制是指由先導式電磁閥(一般為直動式電磁控制換向閥)輸出的氣壓力來操縱主閥閥芯實 閥換向的 種電磁控制方式。它實際上是一種由電磁控制和氣壓控制(加壓、卸壓、差壓等)的復合控制，通常稱為先導式電磁氣控。
2、氣壓操作
用氣壓力來獲得軸向力使閥心迅速移動換向的操作方式叫做氣壓操作。
它按施加壓力的方式可分為加壓控制、卸壓控制、差壓控制和時間控制。
按控制方式分
氣壓控制：利用氣體壓力來使主閥芯切換而使氣流改變方向的閥，稱為氣壓控制換向閥，簡稱氣控閥。這種閥在易燃、易爆、潮濕、粉塵大的工作環境中，工作安全可靠，按控制方式不同可分為加壓控制、卸壓控制、差壓控制和延時控制等。
加壓控制是指輸入的控制氣壓是逐漸上升的，當壓力上升到某值時，閥被切換。這種控制方式是氣動系統中常用的控制方式，有單氣控和雙氣控之分。
卸壓控制是指輸入的控制氣壓是逐漸降低的，當壓力降至某一值時閥便被切換。
差壓控制是利用閥芯兩端受氣壓作用的有效面積不等，在氣壓的作用下產生的作用力之差值使閥切換。
延時控制是利用氣流經過小孔或縫隙節流后向氣室內充氣．當氣室里的壓力升至一定值后使閥切換，從而達到信號延時輸出的目的。
1)加壓控制是指施加在閥心控制端的壓力逐漸升到一定值時，使閥心迅速移動換向的控制，閥心沿著加壓方向移動。
2)卸壓控制是指施加在閥心控制端的壓力逐漸降到一定值時，閥心迅速換向的控制，常用作三位閥的控制。
3)差壓控制是指閥心采用氣壓復位或彈簧復位的情況下，利用閥心兩端受氣壓作用的面積不等(或兩端氣壓不等)而產生的軸向力之差值，使閥心迅速移動換向的控制。
這種控制方式只需一個控制信號，故得到廣泛的應用，可應用于各種結構的主閥。氣壓復位省去了彈簧，提高了可靠性。差壓控制的特點是所控制的主閥不具有記憶功能，且控制信號和復位信號均須為長信號。
4)時間控制是指利用氣流向由氣阻(節流孔)和氣容構成的阻容環節充氣，經過一定時間后，當氣容內壓力升至一定值時，閥心在差壓力作用下迅速移動換向的控制。
時間控制的信號輸出有脈沖信號和延時信號兩種。
手動控制
用手動來獲得軸向力使閥迅速移動換向的控制方式稱作手動操作。手動控制可分為手動控制和腳踏控制等。按手動作用于主閥的方式可分為直動式、先導式。
依靠手動使閥切換的換向閥，稱為手動控制換向閥，簡稱手控閥。它可分為手動閥和腳踏閥兩大類。
手控閥與其它控制方式相比，具有可按人的意志進行操作、使用頻率較低、動作較慢、操作力不大，通徑較小、操作靈活的特點。手控閥在手動氣動系統中，一般用來直接操縱氣動執行機構。在半自動和全自動系統中，多作為信號閥使用。
機械控制
機械控制用機械力來獲得軸向力使閥芯迅速移動換向的控制方式稱作機械操作。按機械力作用于主閥的形式可分為直動式和先導式兩種。
用凸輪、撞塊或其它機械外力使閥切換的閥稱為機械控制換向閥，簡稱機控閥。這種閥常用作信號閥使用。這種閥可用于濕度大、粉塵多、油分多，不宜使用電氣行程開關的場合，但不宜用于復雜的控制裝置中。

3、按閥的切換通口數目分
閥的通口數目包括輸入口、輸出口和排氣口。按切換通口的數目分，有二通閥、三通閥、四通閥和五通閥等。
二通閥有兩個口，即一個輸入口(用P表示)和一個輸出口(用A表示)。
三通閥有三個口，除P口、A口外，增加一個排氣口(用R或Ｏ表示)。三通閥既可以是兩個輸入口(用P1、P1表示)和一個輸出口，作為選擇閥(選擇兩個不同大小的壓力值)；也可以是一個輸入口和兩個輸出口，作為分配閥。
二通閥、三通閥有常通型和常斷型之分。常通型是指閥的控制口未加控制信號(即零位)時，P口和A口相通。反之，常斷型閥在零位時，P口和A口是斷開的。
四通閥有四個口，除P、A、R外，還有一個輸出口（用B表示）,通路為P→A、B→R或P→B、A→R。
五通閥有五個口，除P、A、B外,有兩個排氣口(用R、S或Ｏ1、Ｏ2表示)。通路為P→A、B→S、或P→B、A→R。五通閥也可以變成選擇式四通閥，即兩個輸入口（P1和P2）、兩個輸出口（A和B）和—個排氣口R。兩個輸入口供給壓力不同的壓縮空氣。

4、按閥芯工作的位置數分
閥芯的切換工作位置簡稱“位”,閥芯有幾個切換位置就稱為幾位閥。
有兩個通口的二位閥稱為二位二通閥（常表示為2/2閥，前一位數表示通口數，后一位數表示工作位置數），它可以實現氣路的通或斷。有三個通口的二位閥，稱為二位三通閥（常表示為3/2閥）。在不同的工作位置，可實現P、A相通，或A、R相通。常用的還有二位五通閥（常表示為5/2閥），它可以用于推動雙作用氣缸的回路中。
閥芯具有三個工作位置的閥稱為三位閥。當閥芯處于中間位置時，各通口呈關斷狀態，則稱為中間封閉式；若輸出口全部與排氣口接通則稱中間卸壓式；若輸出口都與輸入口接通稱中間加壓式。若在中間卸壓式閥的兩個輸出口都裝上單向閥，則稱為中位式止回閥。
換向閥處于不同工作位置時，各通口之間的通斷狀態是不同的。閥處于各切換位置時，各通口之間的通斷狀態分別表示在一個長方形的方塊上，就構成了換向閥的圖形符號。
按閥芯工作的位置數分閥中的通口用數字表示，符合ISO5599-3標準。通口即可用數字，也可用字母表示。

5、按閥芯結構分:
閥芯結構是影響閥性能的重要因素之一 常用的閥芯結構有滑柱式、提動式（又稱截止式）和滑板式等。

6、按連接方式分:閥的連接方式有管式連接、板式連接、集裝式連接和法蘭連接等幾種。
管式連接有兩種：一種是閥體上的螺紋孔直接與帶螺紋的接管相連；另一種是閥體上裝有快速接頭，直接將管插入接頭內。對不復雜的氣路系統，管式連接簡單，但維修時要先拆下配管。
板式連接需要配的過渡連接板，管路與連接板相連，閥固定在連接板上，裝拆時不必拆卸管路，對復雜氣動系統維修方便。
集裝式連接是將多個板式連接的閥安裝在集裝塊（又稱匯流板）上，各閥的輸入口或排氣口可以共用，各閥的排氣口也可單獨排氣。這種方式可以節省空間，減少配管，便于維修。

德國安沃馳AVENTICS氣動閥訂貨號和型號：

R422000480 TC08-5/2XX-SR-E-SGL
R422101228 TC08-5/3CC-DO-012DC-E-FORM_C-NPTF-SGL
R422101164 TC08-5/3CC-DO-012DC-E-FORM_C-NPTF-VTS
R422101224 TC08-5/3CC-DO-012DC-I-FORM_C-NPTF-SGL
R422000098 TC08-5/3CC-DO-024AC-I-FORM_C-SGL
R422000099 TC08-5/3CC-DO-024AC-I-FORM_C-SGL
R422101229 TC08-5/3CC-DO-024DC-E-FORM_C-NPTF-SGL
R422101165 TC08-5/3CC-DO-024DC-E-FORM_C-NPTF-VTS
0820061051 TC08-5/3CC-DO-024DC-E-FORM_C-SGL
0820061151 TC08-5/3CC-DO-024DC-E-FORM_C-SGL
0820061751 TC08-5/3CC-DO-024DC-E-FORM_C-VTS
0820061851 TC08-5/3CC-DO-024DC-E-FORM_C-VTS
R422100975 TC08-5/3CC-DO-024DC-E-M8X1_3P-SGL
R422100965 TC08-5/3CC-DO-024DC-E-M8X1_3P-VTS
0820061251 TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
0820061351 TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
0820061796 TC08-5/3CC-DO-024DC-E-M8X1_4P-VTS
0820061896 TC08-5/3CC-DO-024DC-E-M8X1_4P-VTS
R422101225 TC08-5/3CC-DO-024DC-I-FORM_C-NPTF-SGL
0820061001 TC08-5/3CC-DO-024DC-I-FORM_C-SGL
0820061101 TC08-5/3CC-DO-024DC-I-FORM_C-SGL
R424B15342 TC08-5/3CC-DO-024DC-I-FORM_C-SGL-SPE
R422100974 TC08-5/3CC-DO-024DC-I-M8X1_3P-SGL
0820061201 TC08-5/3CC-DO-024DC-I-M8X1_4P-SGL
0820061301 TC08-5/3CC-DO-024DC-I-M8X1_4P-SGL
R422101230 TC08-5/3CC-DO-110AC-E-FORM_C-NPTF-SGL
0820061052 TC08-5/3CC-DO-110AC-E-FORM_C-SGL
0820061152 TC08-5/3CC-DO-110AC-E-FORM_C-SGL
0820061752 TC08-5/3CC-DO-110AC-E-FORM_C-VTS
0820061852 TC08-5/3CC-DO-110AC-E-FORM_C-VTS
R422101226 TC08-5/3CC-DO-110AC-I-FORM_C-NPTF-SGL
0820061002 TC08-5/3CC-DO-110AC-I-FORM_C-SGL
0820061102 TC08-5/3CC-DO-110AC-I-FORM_C-SGL
R422101231 TC08-5/3CC-DO-230AC-E-FORM_C-NPTF-SGL
0820061053 TC08-5/3CC-DO-230AC-E-FORM_C-SGL
0820061153 TC08-5/3CC-DO-230AC-E-FORM_C-SGL
0820061753 TC08-5/3CC-DO-230AC-E-FORM_C-VTS
0820061853 TC08-5/3CC-DO-230AC-E-FORM_C-VTS
R422101227 TC08-5/3CC-DO-230AC-I-FORM_C-NPTF-SGL
0820061003 TC08-5/3CC-DO-230AC-I-FORM_C-SGL
0820061103 TC08-5/3CC-DO-230AC-I-FORM_C-SGL
0820261001 TC08-5/3CC-DO-E-SGL
0820261701 TC08-5/3CC-DO-E-VTS
R422103057 TC08-5/3CC-SR-NOCOIL-E-ND-SGL
R422103056 TC08-5/3CC-SR-NOCOIL-E-WD-SGL
R422103045 TC08-5/3CC-SR-NOCOIL-E-WD-VTS
R422103055 TC08-5/3CC-SR-NOCOIL-I-ND-SGL
R422103054 TC08-5/3CC-SR-NOCOIL-I-WD-SGL
R422101236 TC08-5/3EC-DO-012DC-E-FORM_C-NPTF-SGL
R422101232 TC08-5/3EC-DO-012DC-I-FORM_C-NPTF-SGL
R422000100 TC08-5/3EC-DO-024AC-I-FORM_C-SGL
R422000101 TC08-5/3EC-DO-024AC-I-FORM_C-SGL
R422101237 TC08-5/3EC-DO-024DC-E-FORM_C-NPTF-SGL
R422101169 TC08-5/3EC-DO-024DC-E-FORM_C-NPTF-VTS
0820061061 TC08-5/3EC-DO-024DC-E-FORM_C-SGL
0820061161 TC08-5/3EC-DO-024DC-E-FORM_C-SGL
0820061761 TC08-5/3EC-DO-024DC-E-FORM_C-VTS
0820061861 TC08-5/3EC-DO-024DC-E-FORM_C-VTS
R422100977 TC08-5/3EC-DO-024DC-E-M8X1_3P-SGL
R422100966 TC08-5/3EC-DO-024DC-E-M8X1_3P-VTS
0820061261 TC08-5/3EC-DO-024DC-E-M8X1_4P-SGL
0820061361 TC08-5/3EC-DO-024DC-E-M8X1_4P-SGL
0820061797 TC08-5/3EC-DO-024DC-E-M8X1_4P-VTS
0820061897 TC08-5/3EC-DO-024DC-E-M8X1_4P-VTS
R422101233 TC08-5/3EC-DO-024DC-I-FORM_C-NPTF-SGL
0820061011 TC08-5/3EC-DO-024DC-I-FORM_C-SGL
0820061111 TC08-5/3EC-DO-024DC-I-FORM_C-SGL
R424B13765 TC08-5/3EC-DO-024DC-I-FORM_C-SGL_SPE
R422100976 TC08-5/3EC-DO-024DC-I-M8X1_3P-SGL
0820061211 TC08-5/3EC-DO-024DC-I-M8X1_4P-SGL
0820061311 TC08-5/3EC-DO-024DC-I-M8X1_4P-SGL
R422101238 TC08-5/3EC-DO-110AC-E-FORM_C-NPTF-SGL
0820061062 TC08-5/3EC-DO-110AC-E-FORM_C-SGL
0820061162 TC08-5/3EC-DO-110AC-E-FORM_C-SGL
0820061762 TC08-5/3EC-DO-110AC-E-FORM_C-VTS
0820061862 TC08-5/3EC-DO-110AC-E-FORM_C-VTS
R422101234 TC08-5/3EC-DO-110AC-I-FORM_C-NPTF-SGL
0820061012 TC08-5/3EC-DO-110AC-I-FORM_C-SGL
0820061112 TC08-5/3EC-DO-110AC-I-FORM_C-SGL
R422101239 TC08-5/3EC-DO-230AC-E-FORM_C-NPTF-SGL
0820061063 TC08-5/3EC-DO-230AC-E-FORM_C-SGL
0820061163 TC08-5/3EC-DO-230AC-E-FORM_C-SGL
0820061763 TC08-5/3EC-DO-230AC-E-FORM_C-VTS
0820061863 TC08-5/3EC-DO-230AC-E-FORM_C-VTS
R422101235 TC08-5/3EC-DO-230AC-I-FORM_C-NPTF-SGL
0820061013 TC08-5/3EC-DO-230AC-I-FORM_C-SGL
0820061113 TC08-5/3EC-DO-230AC-I-FORM_C-SGL
0820261002 TC08-5/3EC-DO-E-SGL
0820261702 TC08-5/3EC-DO-E-VTS
R422103059 TC08-5/3EC-SR-NOCOIL-I-ND-SGL
R422103058 TC08-5/3EC-SR-NOCOIL-I-WD-SGL
R422101244 TC08-5/3PC-DO-012DC-E-FORM_C-NPTF-SGL
R422101240 TC08-5/3PC-DO-012DC-I-FORM_C-NPTF-SGL
R422000102 TC08-5/3PC-DO-024AC-I-FORM_C-SGL
R422000103 TC08-5/3PC-DO-024AC-I-FORM_C-SGL
R422101245 TC08-5/3PC-DO-024DC-E-FORM_C-NPTF-SGL
R422101173 TC08-5/3PC-DO-024DC-E-FORM_C-NPTF-VTS
0820061071 TC08-5/3PC-DO-024DC-E-FORM_C-SGL
0820061171 TC08-5/3PC-DO-024DC-E-FORM_C-SGL
0820061771 TC08-5/3PC-DO-024DC-E-FORM_C-VTS
0820061871 TC08-5/3PC-DO-024DC-E-FORM_C-VTS
R422100979 TC08-5/3PC-DO-024DC-E-M8X1_3P-SGL
R422100967 TC08-5/3PC-DO-024DC-E-M8X1_3P-VTS
0820061271 TC08-5/3PC-DO-024DC-E-M8X1_4P-SGL
0820061371 TC08-5/3PC-DO-024DC-E-M8X1_4P-SGL
0820061798 TC08-5/3PC-DO-024DC-E-M8X1_4P-VTS
0820061898 TC08-5/3PC-DO-024DC-E-M8X1_4P-VTS
R422101241 TC08-5/3PC-DO-024DC-I-FORM_C-NPTF-SGL
0820061021 TC08-5/3PC-DO-024DC-I-FORM_C-SGL
0820061121 TC08-5/3PC-DO-024DC-I-FORM_C-SGL
R422100978 TC08-5/3PC-DO-024DC-I-M8X1_3P-SGL
0820061221 TC08-5/3PC-DO-024DC-I-M8X1_4P-SGL
0820061321 TC08-5/3PC-DO-024DC-I-M8X1_4P-SGL
R422101246 TC08-5/3PC-DO-110AC-E-FORM_C-NPTF-SGL
0820061072 TC08-5/3PC-DO-110AC-E-FORM_C-SGL
0820061172 TC08-5/3PC-DO-110AC-E-FORM_C-SGL
R422101242 TC08-5/3PC-DO-110AC-I-FORM_C-NPTF-SGL
0820061022 TC08-5/3PC-DO-110AC-I-FORM_C-SGL
0820061122 TC08-5/3PC-DO-110AC-I-FORM_C-SGL
R422101247 TC08-5/3PC-DO-230AC-E-FORM_C-NPTF-SGL
0820061073 TC08-5/3PC-DO-230AC-E-FORM_C-SGL
0820061173 TC08-5/3PC-DO-230AC-E-FORM_C-SGL
R422101243 TC08-5/3PC-DO-230AC-I-FORM_C-NPTF-SGL
0820061023 TC08-5/3PC-DO-230AC-I-FORM_C-SGL
0820061123 TC08-5/3PC-DO-230AC-I-FORM_C-SGL
0820261003 TC08-5/3PC-DO-E-SGL
0820261703 TC08-5/3PC-DO-E-VTS
安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007184
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  5100 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  See table
壓力輸送  單的
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離

安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007211
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓關閉
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  5100 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，可在 "".
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -

安沃馳AVENTICS二位五通換向閥, 系列 ST-0820403001
鎖定式 不可鎖定
操作元件 單線圈
換向原理 5/2
結構特點 滑閥
 沖桿
外殼 不銹鋼
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點  滑閥
操作  機械式
封閉方式，封閉類型  不可鎖定
換向原理  5/2
密封原理  金屬密封
額定流量Qn  280 l/min
工作壓力范圍  -0,95 ... 10 bar
低 / 高環境溫度  -15 ... 80 ?C
介質溫度范圍  -15 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  5 ... 25 mg/m3
安裝螺釘  M4 帶有內六角
擰緊螺栓的小扭力  2,5 Nm

安沃馳AVENTICS過濾器-調壓閥, 系列 NL2-FRE-0821300300
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 1650 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  2 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  1650 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  25 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024026
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥，正重疊
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 1
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1060 l/min
防護等級 帶接口  IP65
暫載率  100 %
安裝螺釘  M5 帶有內六角
擰緊螺栓的小扭力  2,2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 TC08-0820060501
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 800 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  800 l/min
標準化電路接口  ISO 15217
防護等級 帶接口  IP65
暫載率  100 %
在多線路導線板上的組裝  P-導線板
擰緊螺栓的小扭力  2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 HF04-0820062502
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。

安沃馳AVENTICS二位五通換向閥, 系列 CD07-5776070220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1200 l/min
額定流量 1-2  1200 l/min
額定流量 2-3  1200 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
反向極性保護  反極性保護
暫載率  100 %
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
