安沃馳氣動電磁閥5727920220，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

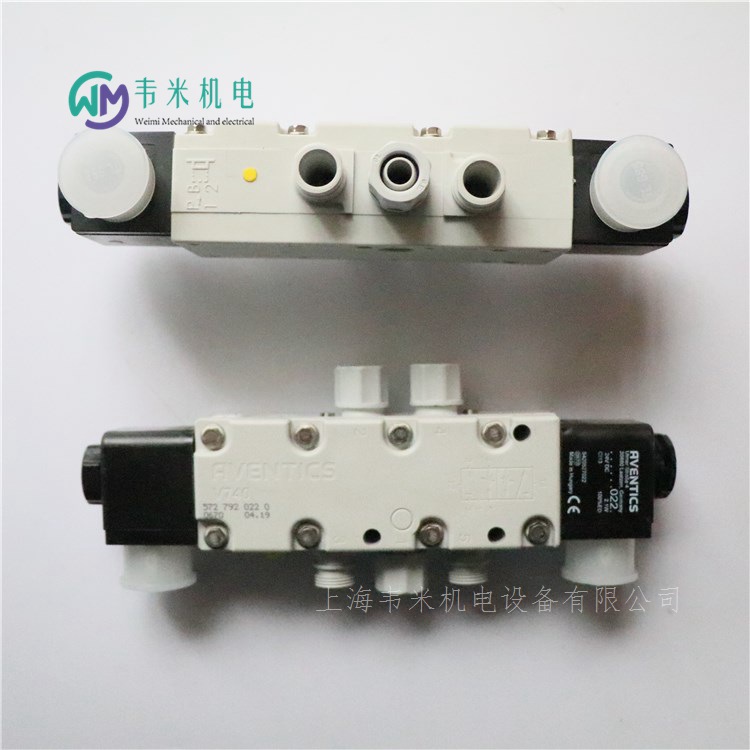

安沃馳AVENTICS二位五通換向閥, 系列 740-CP 5727920220
V740-5/2DS-024DC-07-CP
規格
操作電子
額定流量Qn950 l/min
換向原理5/2
壓縮空氣 接口 出口? 10x1
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
操作元件雙線圈
密封原理軟密封
先導內部
閥門結構形式膜片式中心閥
閥連接器無閥連接器
節流帶節流設備
連接類型管式連接
組合原理?（閉鎖原理）單重底板原理, 盤式原理
可以組裝成塊可以組裝成塊
耐腐蝕防腐蝕
低環境溫度-15 ?C
高環境溫度50 ?C
介質溫度小值-15 ?C
介質溫度大值50 ?C
特點
堅固耐用的聚合物外殼
適合各種空氣質量
持續的高重復性
可進行底板組裝和模塊組裝
有的版本還提供 UL 和 ATEX 線圈

氣動電磁閥在化工生產中應用十分廣泛，通常它被用來加裝在氣動執行機構的氣路上，通過控制氣路的通斷來控制閥門的開關。但在實際工程設計應用中，由于自控出身的儀表設計人員通常都沒有接受過關于電磁閥及其氣動符號等系統全面的基礎知識，這對于選擇、設計出合適的氣路圖是一個很大的障礙。氣動電磁閥是氣動元件，用于控制壓縮空氣壓力，流向等功能。電磁閥產品的安裝有以下幾個注意要點：
1、電磁閥產品的安裝，首先要保證氣動電磁閥產品的工作范圍條件與實際的工作地點的情況相符，超出電磁閥產品工作范圍的請勿進行強制安裝，否則容易造成電磁閥的損壞和意外情況的發生。需要注意的工作條件主要有工作地點的電源電壓、壓力范圍、壓差范圍、介質屬性、環境及工作溫度等。不同的工作環境都有對應的電磁閥產品與之對應，用戶們可選擇適合工作環境的產品，切勿強制安裝不適合的電磁閥型號。
2、電磁閥產品的安裝方向應注意電磁閥的主要部件，線圈，電磁閥線圈的安裝應豎直安裝在管道上，且管道應保持與地面的水平。否則電磁閥產品在工作的時候極易發生故障如無法工作等。不過為了滿足特殊工作環境，有可以側立安裝的電磁閥產品。
3、由于部分電磁閥產品因工作原理是與電磁有關，因此對于工作環境的要求較高，例如內部和管道的潔凈度，所以用戶在實際安裝的時候，需要把管道以及內部進行水洗和吹洗，以保證內部和管道的清潔，不讓雜質影響到電磁閥產品的正常工作。另外為了保證電磁閥產品在工作的時候不會有異物進入，需在管道中安裝濾網和過濾器。
4、由于電磁閥產品常與水泵等流體輸送設備配用，因此在實際工作的時候，也會有水錘現象的發生，那么在選用氣動元件電磁閥產品的時候，用戶則需要選用有防水錘性能的電磁閥產品。
5、如果電磁閥產品需要長時間工作，用戶在實際安裝的時候，需安裝旁路，以便在電磁閥產品工作并發生故障的時候方便進行維護。
6、除真空管路和特殊情況下，一般的電磁閥產品在安裝的時候一定要注意電磁閥的安裝方向。一般在電磁閥的閥體上都有標明，一個類似箭頭的標記，→。這個表示的是介質的輸送方向。
7、常開與常閉型電磁閥不可以互換使用，這樣會導致電磁閥線圈的燒壞，降低電磁閥的使用壽命，因此用戶在實際的使用情況下，請勿讓電磁閥處于長時間的通電狀態下。

安沃馳氣動電磁閥5727920220，德國AVENTICS氣動電磁閥；

系列740
Qn=700-1100l/min
安沃馳AVENTICS二位五通換向閥,系列740
5727400220
5727400420
5727420220
5727450220
5727450420
5727405280
5727405480
5727455280
5727455480
5727405302
5727455302
安沃馳AVENTICS二位五通換向閥,系列740
5727470220
5727475280
5727475302
安沃馳AVENTICS二位五通換向閥,系列740
5727410220
5727410420
5727460220
5727460420
5727415280
5727440220
5727415480
5727465280
5727465480
5727415302
5727465302
安沃馳AVENTICS二位五通換向閥,系列740
5727480220
5727485280
5727485302
安沃馳AVENTICS四位五通換向閥,系列740
5727500220
5727550220
5727505280
5727555280
5727505302
5727555302
5727510220
5727515280
5727560920
5727515302
5727565280
5727565302
安沃馳AVENTICS二位五通換向閥,系列740-CP
5727940220
5727945280
5727945302
安沃馳AVENTICS二位五通換向閥,系列740-CP
5727920220
5727925280
5727925302
安沃馳AVENTICS二位五通換向閥,系列740-BV
R412009690
安沃馳AVENTICS二位五通換向閥,系列740-BV
R412009671
安沃馳AVENTICS二位五通換向閥,系列740-UL
R432034081
R432034082
R432034083
安沃馳AVENTICS二位五通換向閥,系列740-UL
R432034084
R432034085
R432034086
安沃馳AVENTICS四位五通換向閥,系列740-UL
R432034087
R432034088
R432034089
R432034090
R432034091
R432034092
CD04系列
Qn=900l/min
安沃馳AVENTICS二位三通換向閥,系列CD04
5772550220
5772555270
5772555280
5772555220
5772555302
5772560220
5772565270
5772565280
5772565302
5772590220
安沃馳AVENTICS二位五通換向閥,系列CD04
5777050210
5777050220
5777055270
5777055280
5777055220
5777055302
5777060220
5777065270
5777065280
5777065220
5777065302
5777150220
5777155270
安沃馳AVENTICS二位五通換向閥,系列CD04
R412008841
5777250220
5777255280
5777255302
5777260220
5777265280
5777265302
安沃馳AVENTICS三位五通換向閥,系列CD04
5777420220
5777425280
5777425302
5777410220
5777415280
5777415302
5777400220
5777405280
5777405302
安沃馳AVENTICS二位三通換向閥,系列CD04
5772500220
5772505302
安沃馳AVENTICS二位五通換向閥,系列CD04
5777200220
5777205280
5777205302
安沃馳AVENTICS二位五通換向閥,系列CD04
5777000220
5777005280
5777005302
CD04系列-inch
Qn=900l/min
安沃馳AVENTICS二位三通換向閥,系列CD04
R412012695
R412012696
R412012698
R412012700
安沃馳AVENTICS二位五通換向閥,系列CD04
R412012840
R412012841
R412012842
R412012843
R412012708
R412012709
R412012711
R412012713
安沃馳AVENTICS二位五通換向閥,系列CD04
R412012999
R412013000
R412013001
R412013002
安沃馳AVENTICS三位五通換向閥,系列CD04
R412013018
安沃馳AVENTICS過濾器-調壓閥, 系列 NL4-FRE-0821300350
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 6900 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  6900 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  0,5 ... 10 bar
壓力輸送  單的
過濾器的集水杯容積  50 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS三位五通換向閥, 系列 CD07-5777770220
操作元件 雙線圈
復位型 帶彈簧復位
換向原理 5/3
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  900 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 RA14-0820023026
結構特點滑閥，零遮蓋
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
工作壓力范圍見下表
控制壓力小/大見下表
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通換向閥, 系列 HF02-LG-0820056101
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 1400 l/min
工作電壓DC 24 V
用于系列 HF02-LG
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1400 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  20 ms
關閉時間型號  33 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z2
擰緊螺栓的小扭力  1,3 Nm
重量  0,144 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG-0820055102
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  16 ms
關閉時間型號  25 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳二位五通換向閥, 系列 HF02-LG-0820056501
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 1400 l/min
工作電壓DC 24 V
用于系列 HF02-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1400 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z2
擰緊螺栓的小扭力  1,3 Nm
重量  0,144 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
