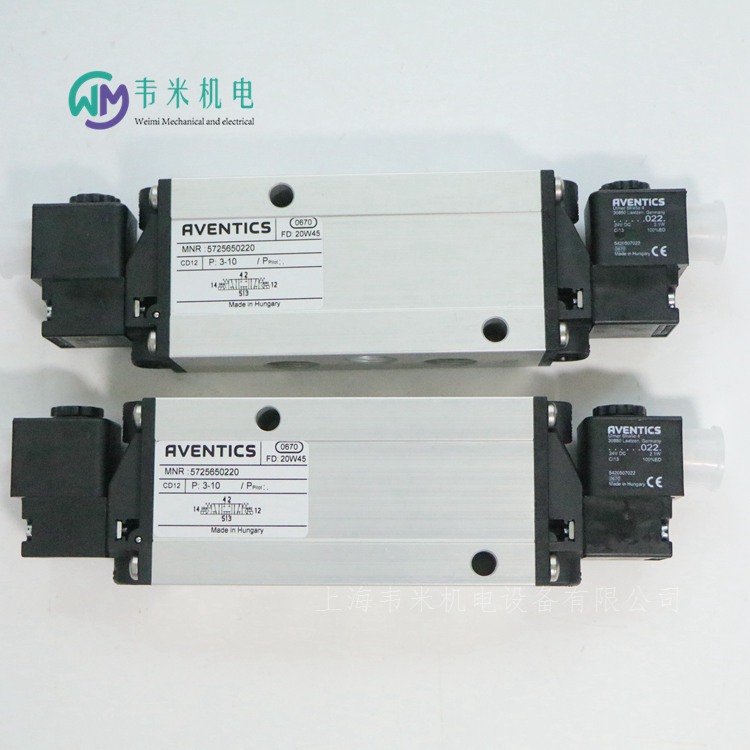

AVENTICS三位五通電磁閥5725650220，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS三位五通換向閥, 系列 CD12 5725650220
CD12-5/3CC-SR-024DC-I-G012-G012-EN175301
規格
操作電子
額定流量Qn3800 l/min
換向原理5/3
結構中位封閉
壓縮空氣 接口 出口G 1/2
小運行壓力3 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式, 鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
電氣連接 極數3-針
操作元件雙線圈
密封原理軟密封
先導內部
預控閥的寬度30 mm
閥門結構形式滑閥，正重疊
連接類型管式連接
復位裝置帶彈簧復位
控制壓力小3 bar
大控制壓力10 bar
低環境溫度-15 ?C
高環境溫度50 ?C
介質溫度小值-15 ?C
特點
堅固耐用的設計
在底板上組裝
適用于極端的溫度范圍
耐電壓波動
提供 ATEX 認證型號

氣動電磁閥里有密閉的腔，在的不同位置開有通孔，氣動電磁閥的每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊；氣動電磁閥通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過氣動電磁閥的油的壓力來推動油剛的活塞，這樣通過控制氣動電磁閥的電磁鐵的電流就控制了整個電磁閥的機械運動

在氣動回路中，電磁控制換向閥的作用是控制氣流通道的通、斷或改變壓縮空氣的流動方向。主要工作原理是利用電磁線圈產生的電磁力的作用，推動閥芯切換，實現氣流的換向。按電磁控制部分對換向閥推動方式的不同，可以分為直動式電磁閥和先導式電磁閥。直動式電磁閥直接利用電磁力推動閥芯換向，而先導式換向閥則利用電磁先導閥輸出的先導氣壓推動閥芯換向。

氣動電磁閥工作位置（也就是電磁閥的開或關），就是在氣動電磁閥閥芯的位置。電氣轉化組件將電訊號轉化為氣動訊號，再由電氣訊號輸入控制氣動輸出。電磁閥根據命令執行空氣流向該釋放、改變還是停止。電磁閥中，電磁控制換向閥是重要的部件。

氣動電磁閥主要的工作原理是利用電磁線圈中產生的電磁力推動閥芯切換，達到氣流換向目的。也就是在氣動回路中電磁閥控制換向閥就是用來控制氣流通道通過、截斷或改變壓縮空氣的流動方向。按照電磁閥控制部分對換向閥的推換方式來分直動式電磁閥與先導式電磁閥。直動式電磁閥可以直接利用電磁力推動閥芯的換向，先導式電磁閥則是利用電磁先導輸出的先導氣壓來實現推動閥芯換向。

電磁閥的閥芯有開或關兩個不同的工作位置，這個便是二位電磁閥，對于氣動電磁閥來說就是代表電磁閥處于帶電狀態和失電狀態。二通和三通電磁閥就是指氣動電磁閥的閥體上有兩、三個通道口。相同，三通、四通、五通也都是指電磁閥上的通道數。

AVENTICS三位五通電磁閥5725650220，德國安沃馳三位五通電磁閥；

系列CD12
Qn=3600-4100l/min
安沃馳AVENTICS二位三通換向閥,系列CD12
5724550220
5724555270
5724555280
5724555202
5724560220
5724565270
5724565280
5724565202
安沃馳AVENTICS二位三通換向閥,系列CD12
5724500920
5724505970
5724505980
安沃馳AVENTICS二位五通換向閥,系列CD12
5725450220
5725455270
5725455280
5725455202
5725455302
5725470220
5725475270
5725475280
5725475202
R412008096
5725480220
5725485270
5725485280
5725485202
安沃馳AVENTICS二位五通換向閥,系列CD12
5725400220
5725405270
5725405280
5725405202
R412013341
R412013342
R412000243
R412000242
安沃馳AVENTICS二位五通換向閥,系列CD12
R412008097
5725550220
5725555270
5725555280
5725555202
5725560220
5725565270
5725565280
5725565202
安沃馳AVENTICS二位五通換向閥,系列CD12
5725500220
5725505270
5725505280
5725505202
R412000244
安沃馳AVENTICS三位五通換向閥,系列CD12
5725650220
5725650920
5725655270
5725655280
5725655980
5725655202
R412008098
R412000127
R412000148
R412000149
R412000151
R412000224
R412000225
R412000230
R412000237
5725680220
5725685270
5725685280
5725685202
R412000219
R412000220
R412000221
R412000222
R412000153
R412000154
R412000157
R412000160
氣動操縱，符合標準
ISO15407-1，18mm，CD02-AL系列
Qn=250-450l/min
安沃馳AVENTICS二位五通換向閥,系列CD02-AL
0820238103
0820238104
安沃馳AVENTICS三位五通換向閥,系列CD02-AL
0820239104
0820239105
0820239106
ISO15407-1,26mm,CD01-PA系列
Qn=650-1010l/min
AVENTICS安沃馳2x二位三通換向閥,CD01-PA
5714003990
安沃馳AVENTICS二位五通換向閥,CD01-PA
5714003500
5714003520
5714003530
安沃馳AVENTICS三位五通換向閥,CD01-PA
5714003810
5714003800
5714003820
ISO5599-1，尺寸1，系列581
Qn=950-1400l/min
AVENTICS安沃馳2x二位三通換向閥,系列581,尺寸1
R402003708
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811130000
5811131000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811230000
5811231000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811330000
5811331000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸1
5811630000
5811631000
安沃馳AVENTICS三位五通換向閥,系列581,尺寸1
5811430000
5811431000
5811530000
5811531000
5811730000
5811731000
ISO5599-1,尺寸2,IS12系列
Qn=1700-2500l/min
安沃馳AVENTICS二位五通換向閥,系列IS12,型2
0820225101
0820225102
安沃馳AVENTICS二位五通換向閥,系列IS12,型2
0820225103
0820225104
安沃馳AVENTICS三位五通換向閥,系列IS12,型2
0820228101
0820228102
0820228103
ISO5599-1，尺寸2，系列581
Qn=2100-2700l/min
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812130000
5812131000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812230000
5812231000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812330000
5812331000
安沃馳AVENTICS二位五通換向閥,系列581,尺寸2
5812630000
5812631000
安沃馳AVENTICS三位五通換向閥,系列581,尺寸2
5812430000
5812431000
5812530000
5812531000
5812730000
5812731000
ISO5599-1，尺寸3，系列581
Qn=4100-4800l/min
安沃馳AVENTICS二位五通換向閥,系列581,尺寸3
5813130000
5813140000
安沃馳AVENTICS二位三通換向閥, 系列 CD07-5772080220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1400 l/min
額定流量 1-2  1400 l/min
額定流量 2-3  1400 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。

安沃馳AVENTICS二位三通換向閥, 系列 CD07-5772075302
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質溫度范圍  See table
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1400 l/min
額定流量 1-2  1400 l/min
額定流量 2-3  1400 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。

安沃馳AVENTICS二位五通換向閥, 系列 CD07-5776080220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1200 l/min
額定流量 1-2  1200 l/min
額定流量 2-3  1200 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
暫載率  100 %
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 CD07-5776270220
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  2 ... 10 bar
低 / 高環境溫度  -25 ... 50 ?C
介質溫度范圍  -25 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1200 l/min
額定流量 1-2  1200 l/min
額定流量 2-3  1200 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 ?C ，并且允許 的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 CD04-5777050220
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, B型
類型 多芯插頭
Qn 1-2 900 l/min
Qn 2-3 900 l/min
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  900 l/min
額定流量 1-2  900 l/min
額定流量 2-3  900 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
在多線路導線板上的組裝  P-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG-0820055051
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
