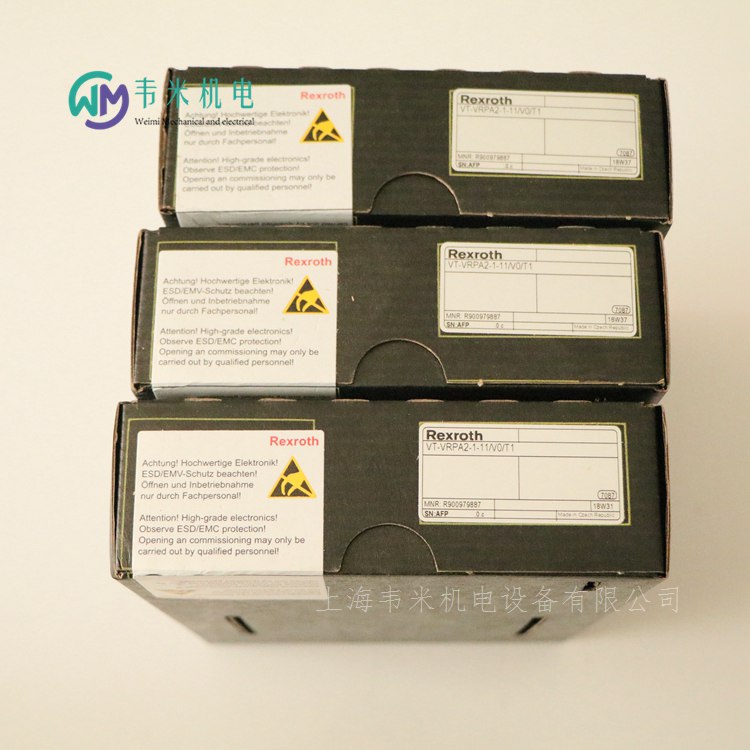

力士樂比例閥放大板VT-VRPA2-1-11/V0/T1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH比例方向閥的閥放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
組件系列 1X
模擬，歐洲板卡格式
用于閥：4WRE
電壓和電流的差分輸入
四個可調用控制值輸入、斜坡時間輸入
用于選通、斜坡、改變極性和控制值啟用的數字輸入
帶有 5 個斜坡和相位識別的型號 T5
可調節斜坡時間、階躍電平和大線圈電流
工作電壓反向極性保護
可通斷的測量插口（型號 T5）
“準備就緒”輸出
供電設備帶直流/直流轉換器，不帶提高零點
可通過閉合跳線 J3 使上述斜坡時間增加十倍。
特性曲線發生器
可使用可調節特性曲線發生器單獨設置正信號和負信號的階躍電平和大值，并根據液壓要求進行調節。穿過零電位的特性曲線的實際發展不是階躍式的，而是線性的。
限幅器
內部控制值被限制在約公稱范圍的 ?110 %。
振蕩器
振蕩器生成感應式位置傳感器的控制信號。
解調器
解調器根據位置傳感器信號提供閥芯位置的實際值信號。100 % ? 10 V
位置控制器
位置控制器以閥門特定的方式進行優化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。該線圈電流被限制在每輸出 2.5 A 至 2.8 A 之間。輸出級輸出具有防短路功能。出現內部故障信號或使能信號缺失時，輸出級將被斷電。
故障識別
監控位置傳感器電纜的目的是發現主側電纜中斷和短路，以及輸出級的過電流。
電流和電壓輸入之間不進行切換。輸入始終可用。
控制值啟用
可以啟用四個控制值信號“w1”至“w4”。外部控制值電壓（控制值 1 至 4）直接通過 10 V 和 –10 V 調節電壓輸出或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計“w1”至“w4”設置控制值。使用外部電位計時，內部電位計將用作衰減器或限幅器。
一次只能操作一個啟用。如果同時執行了多個啟用，啟用 “1”優先級低，啟用 “4”優先級高。
各個處于活動狀態的啟用通過面板上的黃色 LED 指示。
控制值改變極性
通過輸入信號在內部產生的控制值、控制值啟用和零電位偏移信號可通過外部信號或跳線 J1 改變極性。改變極性情況通過面板上的 LED“–1”進行指示。
啟用功能
啟用功能可啟用電流輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過面板上的 LED 進行指示。如果連接啟用，則內部控制值（無論哪類控制值預設）會按所設置的斜坡時間進行更改。這樣，受控閥就不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出傾斜。下游階躍函數和振幅衰減器不會延長或縮短斜坡時間。
使用跳線 J2 將斜坡時間設置為小值 (<2 ms)（斜坡關閉）。
外部斜坡時間設置：
可使用外部電位計延長內部設置的斜坡時間。此設置可通過測量插口進行驗證。如果電纜中斷，則內部默認設置將自動有效。
設置和測量斜坡時間的表格：
供電設備
放大器板卡隨附帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值預設
通過將差分輸入和電流輸入、啟用信號及零位偏移（零電位電位計“Zw”）中提供的外部控制值信號加和（總和），計算內部控制值信號。

力士樂比例閥放大板VT-VRPA2-1-11/V0/T1，德國REXROTH放大板；

力士樂REXROTH模擬電路放大板，歐洲版制式
0811405095 VT-VRPA1-527-10/V0
0811405096 VT-VRPA1-527-10/V0/PV
0811405098 VT-VRPA1-527-10/V0/QV
0811405097 VT-VRPA1-537-10/V0/PV
0811405099 VT-VRPA1-537-10/V0/QV
0811405101 VT-VRPA1-527-10/V0/PV-RTP
0811405103 VT-VRPA1-527-10/V0/QV-RTP
0811405100 VT-VRPA1-527-10/V0/RTP
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405104 VT-VRPA1-537-10/V0/QV-RTP
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
R978022097 VT-VRPA1-100-1X/SO43A-466B
R901009038 VT-VRPA1-100-1X/V0/0
R901057058 VT-VRPA1-150-1X/V0/0
R901057060 VT-VRPA1-151-1X/V0/0
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952202 VT-VRPA1-50-1X/
R900619297 VT-VRPA1-50-1X/001 FEDERLEIST 32POLIG F
R978911504 VT-VRPA1-50-1X/SO43A-472B
R900952204 VT-VRPA1-51-1X/
R900952204 VT-VRPA1-51-11/
R979810986 VT-VRPA1-51-1X/ SO41-7519
R978031853 VT-VRPA1-51-1X/SO43A-1828
R900952205 VT-VRPA1-52-1X/
R900979887 VT-VRPA2-1-1X/V0/T1
R900979887 VT-VRPA2-1-11/V0/T1
R900979887 VT-VRPA2-1-12/V0/T1
R900979885 VT-VRPA2-1-1X/V0/T5
R900979885 VT-VRPA2-1-11/V0/T5
R900979889 VT-VRPA2-2-1X/V0/T1
R900979888 VT-VRPA2-2-1X/V0/T5
R900067617 VT-VRM1-1-1X/
力士樂REXROTH數字放大板，歐洲版制式
R901066987 VT-VRPD-2-2X/V0/0-0-1
力士樂REXROTH用于調節軸向柱塞泵流量的比例閥的閥放大器
R910908873 ROUND BAR VT 5035 S13/R5
R900579497 VT5035-1X/
R900579497 VT5035-17
力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WREE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 180 l/min
帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥
調整體積流量的方向和大小
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
型號 4WREE...-2X/...
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧與彈簧座的控制閥芯
帶對中螺紋的線圈
位置傳感器
集成電子元件
可通過 Pg7 進行電氣零電位調節
功能：
線圈和斷電后，位于彈簧座和之間的壓縮彈簧和可將控制閥芯置于中心位置
可通過控制比例電磁鐵（例如，線圈“b”）直接操作控制閥芯
→控制閥芯與電氣輸入信號成比例地向左移動
→通過具有漸進
流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
→控制閥芯在壓縮彈簧的作用下返回至中心位置
在斷電狀態下，線圈的復位彈簧使得控制閥芯保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
重要注意事項：
PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！
帶兩個閥芯位置的閥門：（型號 4WREE...A...）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有保護塞來代替第二個比例電磁鐵。
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。


力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥
4WRKE
規格 10, 16, 25, 27, 32, 35
組件系列 3X
大工作壓力 350 bar
大流量 3000 l/min
帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥
調整體積流量的方向和大小
用比例電磁鐵操縱
用于底板安裝：孔圖按 ISO 4401
電氣位置反饋
彈簧對中的主控制閥芯
先導控制閥：單級比例方向閥
帶位置控制的主級
4WRAP 6 W7.3X/G24… 型先導控制閥（一級）
先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。
先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。
4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。
這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置?？刂崎y芯行程和控制開口與控制值成比例改變?？刂齐娮釉傻介y門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。
不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
閥門特征
二級閥的基本設置包括我們的比例閥模塊?！爸骷壛汶娢弧钡牧汶娢徽{節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ?30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的專業人員執行。
注意！
零電位更改可能導致系統損壞，故只能由的專業人員執行!
