國產泡點儀完整性測試儀 濾芯完整性測量儀  保壓法（壓力衰減）

濾材被液體（濕潤液）浸潤后，在濾材的兩側加上氣體壓差，并使濾材上游成為一個密閉 的氣壓腔，所加的壓差值略小于濾材的氣泡點（一般設定在氣泡點的 80%），這時氣體不能在濾 材的毛細孔中直接流通，但氣體分子可以通過毛細孔中的液體擴散至下游，這種由于氣體擴散而 形成的氣體流量稱為擴散流。由于氣體的擴散，濾材上游的壓力將衰減，衰減值的大小和濾材的 過濾性能形成對應關系，因此測得一定時間內的壓力衰減值就能判斷過濾器的性能。

國產泡點儀完整性測試儀 濾芯完整性測量儀準備工作

1. 將儀器安放在一平穩、清潔之工作臺上。

2. 準備好 220V, 50Hz 的交流電源。

3. 備好干燥清潔的空氣或氮氣作為氣源。

4.若用易燃液體作為浸潤液時，要保持測試場地的通風。

應用范圍：

圓片濾膜（Disc membrane）：Φ25mm至Φ300mm的各種濾膜

標準折疊式濾芯 (Standard cartridge)：2.5″至40″，1芯至15芯

囊式濾芯 (Capsule)

小型濾芯 (Mini cartridge)

空氣過濾器的檢測   2.5″至40″

水侵入法膜完整性測試(WIT法)的操作順序
1. 將疏水過濾器的上游充滿水
2. 關閉所有上游的閥門
3. 連接完整性測試儀  BQS-19

4. 啟動測試：測試儀自動進行WIT測試
5. 測試完成同時打印測試結果
6. 打開濾殼底部的排污閥徹底排掉濾殼中的水
7. 打開濾殼的進氣口和排污閥通入壓縮空氣
8. 開始過濾系統的過濾操作

浸潤濾材

濾芯或濾膜測試前，必須用合適的浸潤液完全浸潤，才能進行后續操作。用戶可根據現場 實際情況選擇以下兩種方法中的一種。

1.沖洗浸潤

1)準備好合適潔凈的浸潤液，親水性濾材（如聚醚砜膜，尼龍膜，混合纖維素膜等）可 用純水，疏水性濾材（如聚四氟乙烯膜等）可用醇類（乙醇、異丙醇等）。經過完整 性數據的對照測試，取得工藝溶液的完整性數據后，也可用工藝溶液進行濕潤。對于 可進行完整性測試的濾材，過濾器制造商會提供完整性測試的數據及條件，對此項若 有疑問，可向本公司或向濾芯或濾膜的供應商咨詢。

2)將濾膜或濾芯裝入外殼（裝膜片時必須用鑷子或戴手套，以免手上油脂影響濾膜濕潤性能）后，充入濕潤液并使其流動，充液時要保證外殼內氣體全部從排氣閥中排出。

3)沖洗濾膜或濾芯的濕潤液量參考下表

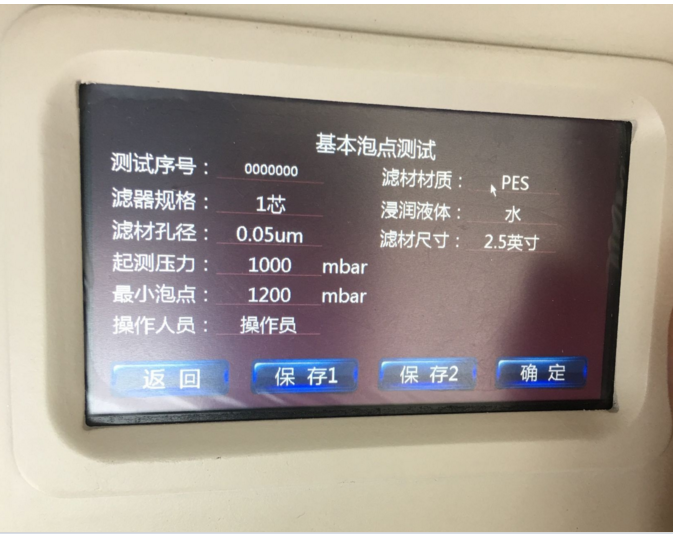

基本泡點測試

如圖所示，在對應的位置設定相應的參數，輸入測試序號，選擇濾材材質、濾材規格、浸潤液體、濾材孔徑和濾材尺寸；設定起測壓力和最小起泡點；輸入操作人員，點擊確定進行試驗，無需人工干預，自動進行試驗并給出測試結果和結論。

擴散流測試

如圖所示，在對應的位置設定相應的參數，輸入測試序號，選擇濾材材質、濾材規格、浸潤液體、濾材孔徑和濾材尺寸；設定起測壓力和最大流量；輸入操作人員，點擊確定進行試驗，無需人工干預，自動進行試驗并給出測試結果和結論。

維護保養

1、該儀器應保存于清潔、干燥、常溫、無振動處，高溫、潮濕、灰塵會使電子線路腐蝕，電子期間老化，影響儀器的正常工作，縮短儀器的使用壽命。

2、測試用接管、接插件等暫時不用時應存放于清潔的塑料袋中，以免被污染。

3、不要試圖拆開儀器，非專業人員對儀器的處理會損壞儀器。

4、不要用烈性化學制品、洗滌劑或清洗劑清洗儀器。用蘸少許中性肥皂水的軟布擦拭機箱。
