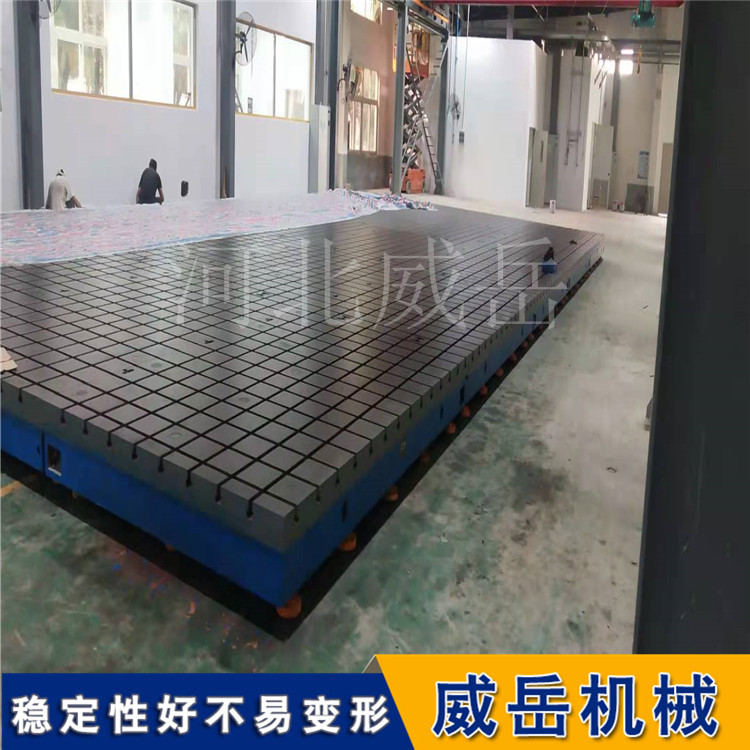

試驗臺鐵底板用途：適用于各種檢驗工作，精密測量用的基準平面，用于機床機械測量基準，檢查零件的尺寸精度或形位偏差，并作精密劃線。在機械制造中也是不可缺少的基本工具。

鐵底板材質: 材料為高強度鑄鐵HT200-250工作面硬度為HB160—210。經過兩次處理（人工退火600

試驗臺鐵底板按JB/T7974-99標準制造.產品制成筋板式和箱體式.工作面有長方形.材料HT200.工作面采用刮研工藝.工作面上可加工V形.T形.U形槽和圓孔.長孔等.焊接平板是用于工件焊接的平面基準器具.平板按裝應調至水平.負荷均勻分布于各支點上.環境溫度(20?5℃)使用時應避免振動。

試驗臺鐵底板設計及性能要求：

一、試驗臺鐵底板所用材質：HT200-250；機械性能　抗拉強度：不小于250Mpa硬度： HB180 -226；

　　二、利用高強度概念，使各部位壽命相等；

　　三、試驗臺鐵底板上工作面板厚度均勻，縱向、橫向筋板均勻分布，使底板結構對稱，即各部位強度相等又提高剛度；

　　四、試驗臺鐵底板的工作面厚度、四周厚度、筋板厚度按圖紙要求進行鑄造，確保壁厚均勻，減少鑄件收縮過程中的內應力，防止變形；

　　五、試驗臺鐵底板必須進行兩次熱處理，即毛坯一次，粗加工完后一次，以消除內應力，防止變形；

　　六、鐵底板T型槽加工面不得存在任何加工不掉的鑄造缺陷，其它加工表面允許存在的鑄造缺陷為：直徑200mm范圍內允許存在1個，尺寸為直徑3mm，深度2mm，***多允許15個（4000*1900平面面內）；非加工表面允許存在的缺陷范圍：直徑100內允許存在1個，尺寸為直徑3mm，深度2mm；

　　七、試驗臺鐵底板鑄件應清砂，非加工表面噴底漆G06-4 ZBG51010-87；

　　八、試驗臺鐵底板http://www.chinaweiyue.com/工作平臺(上表面)的尺寸公差、平面度、平行度均按相關標準確定。

　　九、供方按長度要求設計地腳螺栓孔，安裝后螺母不得高出底板平面，并提交地腳螺栓的土建澆鑄要求，負責地腳螺栓澆鑄，監督澆鑄偏移，并對澆鑄結果進行復測。

　　十、按配置機組底架的寬度系列尺寸布置，其長度方向能承受加工、運動、吊裝、安裝時的外力。

　　十一、安裝時按地腳螺栓孔的位置放入相應的機床調整墊鐵，10～15mm可調，地腳螺栓孔配蓋板。
