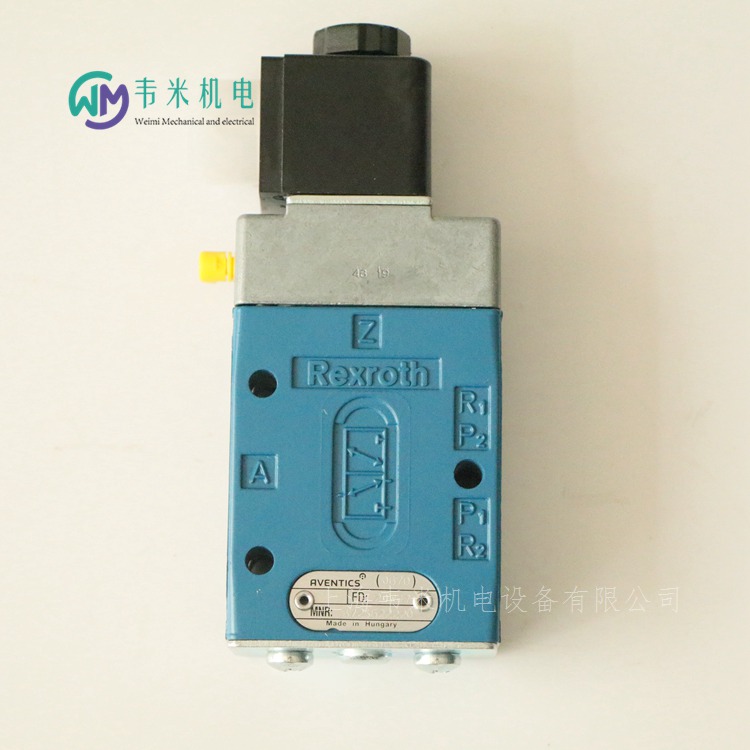

AVENTICS電磁閥3723522220，上海韋米機電設備有限公司供應產品，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。產品圖片實拍，價格貨期快速報價，大量產品現貨供應，價格優惠；熱誠歡迎新老客戶咨詢下單！

電磁閥的選型指導
選型重點:
電磁閥選型應該依次遵循安全性，可靠性，適用性，經濟性四大原則和六個現場工況要求(即通徑大小、介質種類、壓力等級、電源電壓、動作方式、特殊功能)。
選型依據:
1、根據管道參數選擇電磁閥的:通徑規格(即DN)、接口方式(連接方式)
(1)、按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸;
(2)、接口方式，一般DN>50要選擇法蘭接口，DN=50則可根據用戶需要自由選擇螺紋式或者法蘭式。
2、根據介質種類選擇電磁閥的:閥體材質、密封材料、溫度等。
(1)、腐蝕性流體: 閥體材質宜選用不銹鋼或PTFE (聚四氟Z烯，俗稱塑料王)，并選配氟橡膠或PTFE密封材料;
(2)、食用或超凈流體:閥體材質宜選用衛生級不銹鋼，并選配硅橡膠密封材料;
(3)、高溫流體:要選擇采用耐高溫的電工
材料和密封材料制造的電磁閥，而且要選擇活塞型原理結構的;流體狀態:大至有氣態，液態或混合狀態，特別是口徑大于25時一定要區 分開來，因它與導孔參數有關;
(5)、流體粘度:通常在50cSt以下可任意選擇，若超過此值，則需選用高粘度電磁閥。
(6)、流體清潔度:介質含少量微小雜質時可選膜片結構的，但也可在電磁閥前安裝過濾器任選其它結構。
3、根據壓力等級選擇電磁閥的:原理結構類型
(1)、當電磁閥需要長時間的啟動，并且持續開啟的時間大大超過關閉的時間，宜選用常開型。
(2)、要是開和關頻繁切換或開啟的時間短或開、關的時間差不多時，則選常閉型。
(3)、但是有些用于安全保護的工況，如爐窯火焰監測、燃氣泄露報警、消防安全聯動系統，則應該選擇緊急切斷電磁閥，而不宜選長期通電型(長期通電只是一個相對概念)更不能選常開式。
(4)、自保持式電磁閥(也稱:雙穩態)是一種新型技術，它主要用于需要節約能源或低電壓驅動的場合。
4、電源電壓選擇:盡量優先選擇常用AC220V, DC24V較為方便;
5、根據工作時間長短或特殊需要來選擇控制方式:常閉式、常開式、自保持、緊急切斷式(手動復位) ;
(1)、公稱壓力:這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力或使用壓力的1.5倍來定;
(2)、工作壓差:是指電磁閥處于關閉或開啟狀態時，閥前端管路壓力減去閥后端管路壓力得到的數值;當無壓差、低壓差、真空時，必須選用直動式或分布直動式原理;當具備一定壓差以上時各種原理結構形式均可選用;
6、根據環境要求選擇輔助功能:防爆、正回、手動、防水霧、水淋、潛水等
(1)、易燃、易爆環境:必須選用相應等級的防爆電磁閥;
(2)、當管道介質有倒流現象時，可選擇帶止回功能電磁閥;
(3)、當需要對電磁閥進行現場人工操作時,可選擇帶手動功能電磁閥;
(4)、露天安裝或粉塵多場合應選用防水，防塵品種(防護等級在IP45以上)。用于噴泉或水下管路則必須采用潛水電磁閥(防護等級在IP68以上)；

氣壓傳動是指以壓縮空氣為動力源來驅動和控制各種機械設備以實現生產過程機械化和自動化的一種技術。隨著工業機械化自動化的發展，氣動技術越來越廣泛地應用于各個領域。
一、氣壓傳動的簡介：
氣動是“氣動技術”或“氣壓傳動與控制”的簡稱。氣動技術是以空氣壓縮機為動力源，以壓縮空氣為工作介質，進行能量傳遞或信號傳遞的工程技術．是實現各種生產控制、自動控制的重要手段。隨著工業機械化和自動化的發展，氣動技術越來越廣泛地應用于各個領域。特別是成本低廉、結構簡單的氣動自動裝置已得到了廣泛的普及與應用。
二、系統組成：
氣動傳動系統組成：
在氣壓傳動系統中，根據氣動元件和裝置的不同功能，可將氣壓傳動系統分成以下四個組成部分。
1、氣源裝置。氣源裝置將原動機提供的機械能轉變為氣體的壓力能，為系統提供壓縮空氣。它主要由空氣壓縮機構成，還配有儲氣罐、氣源凈化裝置等附屬設備。
2、執行元件。執行元件起能量轉換的作用，把壓縮空氣的壓力能轉換成工作裝置的機械能。它的主要形式有氣缸輸出直線往復式機械能、擺動氣缸和氣馬達分別輸出回轉擺動式和旋轉式的機械能。對于以真空壓力為動力源的系統，采用真空吸盤以完成各種吸吊作業。
3、控制元件。控制元件用來對壓縮空氣的壓力、流量和流動方向凋節和控制，使系統執行機構按功能要求的程序和性能工作。根據完成功能不同，控制元件種類分為很多種，氣壓傳動系統中一般包括壓力、流量、方向和邏輯等四大類控制元件。
4、輔助元件。輔助元件是用于元件內部潤滑、排氣噪聲、元件間的連接以及信號轉換、顯示、放大、檢測等所需的各種氣動元件，如油霧器、消聲器、管件及管接頭、轉換器、顯示器、傳感器等。
三、氣動傳動的特點：
1．氣壓傳動的優點
(1)空氣來源方便，用后直接排出，無污染。
(2)空氣黏度小，氣體在傳輸中摩擦力較小，故可以集中供氣和遠距離輸送。
(3)氣動系統對工作環境適應性好。特別在易燃、易爆、多塵埃、強磁、輻射、振動等惡劣工作環境工作時，安全可靠性優于液壓、電子和電氣系統。
(4)氣動動作迅速、反應快、調節方便，可利用氣壓信號實現自動控制。
(5)氣動元件結構簡單、成本低且壽命長，易于標準化、系列化和通用化。
四、氣動傳動的應用：
氣動技術應用的最典型的代表是工業機器人。代替人類的手腕、手以及手指能正確并迅速的做抓取或放開等細微的動作。除了工業生產上的應用之外，在游樂場的過山車上的剎車裝置，機械制作的動物表演以及人形報時鐘的內部，均采用了氣動技術，實現細小的動作。
氣動技術適用姿態控制　生命維持系統、氣墊床、人造心臟 、省力產業、機器人、真空搬運、空氣門、氣控噴涂、空氣幕簾、空調計量設備、氣動量儀、液面檢測裝置、紡織、氣動精紡化學工業、過程控制、液化氣體控制、可動元件、純流體元件海洋開發、水中空氣呼吸器、海底送氣系統、潛水車輛、氣動門、氣動離合器、氣動剎車、空氣輪胎礦山業、風鎬(鑿巖機)造船、防暴控制、氣墊船氣動工具、氣動研磨機、、空氣錘農業、娛樂產業　空氣墊、充氣帳篷、充氣船、運輸、空氣傳送帶工業機械、機床的自動控制、食品機械自控制、包裝機械的自動控制、沖壓機械的自動控制。

AVENTICS電磁閥3723522220，德國安沃馳氣動電磁閥；

德國安沃馳AVENTICS氣動元件訂貨號和型號：

3722250032 SPARE PART KIT .
3722250042 SPARE PART KIT .
3722250220 SOL.-OP.DIR.CONT.V 3/2
3722250920 SOLENOID-OPERATED 3/2
3722256204 PISTON .
3722260220 SOL.-OP.DIR.CONT.V 3/2 24V DC
3722280220 SOL.-OP.DIR.CONT.V 3/2 24V DC
3722420002 SPARE PART KIT .
3722420220 SOL.-OP.DIR.CONT.V 3/2 24VDC 2-FACH
3722480220 SOL.-OP.DIR.CONT.V 3/2 24V DC
3722640002 SPARE PART KIT .
3723130002 SPARE PART KIT .
3723130120 SOLENOID-OPERATED 24V DC
3723137704 TAPPET .
3723300002 SPARE PART KIT .
3723510002 SPARE PART KIT .
3723512220 SOL.-OP.DIR.CONT.V 3/2-NW12-24VDC
3723520002 SPARE PART KIT .
3723522220 SOL.-OP.DIR.CONT.V 3/2-NW7-24VDC
3723532220 SOL.-OP.DIR.CONT.V 3/2-NW7-24VDC
3723542220 SOL.-OP.DIR.CONT.V 3/2-NW7-24VDC
3723550002 SPARE PART KIT .
3723570002 SPARE PART KIT .
3723572220 SOL.-OP.DIR.CONT.V 3/2-NW25-24VDC
3724262220 DIR.-CONTROL VALVE 3/2-24VDC
3724305904 INTERMEDIATE PIECE .
3724310002 SPARE PART KIT .
3724310012 SPARE PART KIT .
3725100002 SPARE PART KIT .
3725107704 TAPPET .
3726400020 NW12-5/2SR-SPEZ-024DC
3726425080 NW12-5/2SR-SPEZ-220AC-MODI
3726522220 SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726532220 SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726560002 SPARE PART KIT .
3726562220 SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726572220 SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726580002 SPARE PART KIT .
3726582220 SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726620002 SPARE PART KIT .
3726630002 SPARE PART KIT .
3726632220 SOL.-OP.DIR.CONT.V 5/2-NW12-24VDC
3730080000 PRESSURE REGULATOR 1,5-6BAR
3730080002 SPARE PART KIT .
3730090012 SPARE PART KIT .
3730170002 SPARE PART KIT .
3730171000 PRESSURE REGULATOR .
3730171100 PRESSURE REGULATOR .
3730171210 PRESSURE REGULATOR .
3730175022 VALVE BODY BG
3730175032 VALVE BODY BG
3735000002 SPARE PART KIT .
3735000100 RAPID-EXHAUST VALV .
3735000200 VALVE M22X1,5-NW12
3735000220 RAPID-EXHAUST VALV .
3750010000 PRESSURE REDUCING G3/8
3750010072 SPARE PART KIT .
3750010300 PRESSURE REGULATOR 30BAR-G3/8
3750011000 PRESSURE REGULATOR G1/4-PRAEZISION-HAND
3750011020 PRESSURE REGULATOR 0,07-4,2BAR,G1/4
3750030000 PRESSURE REDUCING 10BAR-M22X1,5
3750030002 SPARE PART KIT .
3750030012 SPARE PART KIT .
3750030022 SPARE PART KIT .
3750031000 PRESSURE REDUCING 40BAR-M22X1,5
3750031010 PRESSURE REDUCING .
3750032000 PRESSURE REDUCING 40BAR-M22X1,5
3750037704 TAPPET .
3750040002 SPARE PART KIT .
3750040040 MU1-RGS-G012-GAN-010 T=-25 - 80??C
3750040042 ERSATZTEILSATZ KOMPL. MU1 G 1/2
3750080002 SPARE PART KIT .
3750230000 PRESSURE REDUCING .
3750230022 SPARE PART KIT .
3750230032 SPARE PART KIT .
3750239000 PRESSURE REDUCING .
3750239200 PRESSURE REDUCING .
3750240000 PRESSURE REDUCING .
3750240012 SPARE PART KIT .
3750240022 SPARE PART KIT .
3750241000 PRESSURE REDUCING .
3750422020 PRESSURE REGULATOR G2
3752010002 SPARE PART KIT .
3752100000 PRESSURE AMPLIFIER .
3752100002 SPARE PART KIT .
3760020000 VALVE 376/2
3760040000 VALVE 376/4
3760050000 VALVE 376/5
安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007237
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
透視玻璃 配有可視玻璃
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  5100 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS分氣塊, 系列 AS3-DIS-R412007250
版本 分氣塊4x
組成部分 分氣塊
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
Qn 1→2 7250 l/min
Qn 1→3 5500 l/min
Qn 1→4 2300 l/min
Qn 1→5 2250 l/min
Qn 1→6 2300 l/min
壓縮空氣連接 G 3/8
結構特點  可以組裝成塊
組成部分  分氣塊
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0 ... 16 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
重量  0,32 kg
為了能直接組裝壓力傳感器，PE2系列以及PM1系列適用于法蘭面
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS二位三通換向閥，電氣操作, 系列AS3-SOV-R412007268
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
Qn 1→2 4500 l/min
Qn 2→3 3200 l/min
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
結構特點  提動閥, 可以組裝成塊
組成部分  二位三通換向閥，電氣操作
額定流量  4500 l/min
額定流量 1 → 2  4500 l/min
額定流量 2 → 3  3200 l/min
工作壓力范圍  See table
介質  壓縮空氣 中性氣體
介質溫度范圍  -10 ... 50 ?C
低 / 高環境溫度  -10 ... 50 ?C
密封原理  軟密封
顆粒大小 max.  25 μm
根據標準 DIN EN 61140 評定的保護等級（安全等級） 帶插頭  IP65
重量  0,459 kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為 3 ?C 。
ATEX可選： ATEX 標志取決于選擇的先導閥。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS精密調壓閥, 系列 PR1-RGP-0821302055
操作 氣動
組成部分 精密調壓閥
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 氯丁二烯橡膠
 適合ATEX
額定流量Qn 5600 l/min
壓縮空氣連接 G 1/2
抗溫性 - 30 ?C 耐低溫
組成部分  精密調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
控制壓力 小/大  10 bar
低 / 高環境溫度  -35 ... 60 ?C
介質溫度范圍  -35 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  0,05 ... 10 bar
壓力輸送  單的
操作  氣動
自通風耗用量 qv 大  6 l/min
重量  1,26 kg
建議的初級過濾  0,01 μm
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
次級排氣（超過設定壓力≤ 10 mbar ）
固定類型：固定角鋼R412004872或導線安裝


安沃馳AVENTICS精密調壓閥, 系列 PR1-RGP-0821302447
操作 機械式
組成部分 精密調壓閥
二級排放 帶二次排氣
外殼 黃銅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 1000 l/min
壓縮空氣連接 G 1/4
組成部分  精密調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
操作  機械式
重量  0,616 kg
建議的初級過濾  0,01 μm
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
次級排氣（超過設定壓力≤ 10 mbar ）
固定類型：固定角鋼1821332056 或導線安裝


安沃馳AVENTICS調壓閥, 系列 NL4-RGS-0821302500
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 9500 l/min
壓縮空氣連接 G 1/2
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
壓力輸送  單的
操作  機械式
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS精密調壓閥, 系列 NL4-RGP-0821302513
操作 機械式
組成部分 精密調壓閥
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 6000 l/min
壓縮空氣連接 G 1/2
組成部分  精密調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
調節范圍 小/大  See table
壓力輸送  單的
操作  機械式
自通風耗用量 qv 大  2,6 l/min
重量  0,867 kg
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。

安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302558
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶手輪壓力表
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
壓力輸送  單的
操作  機械式
重量  0,4 kg
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302560
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶有壓力表
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2000 l/min
壓縮空氣連接 G 1/4
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
壓力輸送  單的
操作  機械式
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )


安沃馳AVENTICS壓力表, 系列 PG1-SNL-1827231015
標準化 EN 837-1
結構特點 波登管式壓力表
外殼 丙烯腈合成材料
壓縮空氣連接 G 1/4
接口 接口 后側
結構特點  波登管式壓力表
密封  軸向
標準化  EN 837-1
質量等級  1,6
低 / 高環境溫度  -40 ... 60 ?C
介質  壓縮空氣
主刻度單位（外部）  bar
主刻度顏色（外部）  綠色
輔助刻度單位（內部）  psi
輔助刻度顏色（內部）  白色
背景顏色  黑色
指針顏色  白色
外殼  丙烯腈合成材料
螺紋  黃銅
觀察玻璃窗  聚苯乙烯
單獨訂購軸向密封件

安沃馳AVENTICS調壓閥, 系列 AS3-RGS-R412007106
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
鎖定式 鎖定式
外殼 聚酰胺
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4300 l/min
壓縮空氣連接 G 3/8
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  See table
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
封閉方式，封閉類型  用于掛鎖
壓力輸送  單的
操作  機械式
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )

安沃馳AVENTICS調壓閥, 系列 NL4-RGS-0821302501
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 9500 l/min
壓縮空氣連接 G 1/2
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  See table
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
壓力輸送  單的
操作  機械式
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )
