AIRTEC氣動閥MF-07-530-HN，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

一、氣動系統的組成
組成部分
氣源裝置：氣泵、氣站、三聯件等；主要是把空氣壓縮到原來體積的1/7左右形成壓縮空氣，并對壓縮空氣進行處理，終可以向系統供應干凈、干燥的壓縮空氣
執行元件：氣缸、擺動缸、氣動馬達等；利用壓縮空氣實現不同的動作，來驅動不同 的機械裝置，可以實現往復直線運動、旋轉運動及擺動等
控制元件：換向閥、順序閥、壓力控制閥、調速；氣動控制元件由末級主控元件及信號處理及控制元件組成，其中主控元件主要控制執行元件 的運動方向，信號處理及控制元件主要控制執行元件的運動速度、時間、順序、行程及系統壓力等。
輔助元件：氣管、過濾器、油霧器、靜音器等；連接元件之間所需的一些元器件，以及對系 統進行消聲、冷卻、測量等。
壓縮空氣：空氣；向系統提供動力的工作介質。

二、氣動系統控制結構特點；信號執行→信號輸出→信號處理→信號輸入→輔助元件→輔助元件→信號處理及控制元件→氣動執行元件→信號處理及控制元件→未級主控元件

三、氣源裝置及氣源調節裝置
1、氣源裝置的組成：空氣壓縮機→后冷卻器→油水分離器→儲氣罐→初過濾器→干燥器→精密過濾器→系統
2、氣源調節裝置的組成
從空氣壓縮機輸出的壓縮空氣并不能完全滿足氣動元件對氣源質量的要求。通常在氣動系統前面安裝氣源調節裝置。
氣源調節裝置的組成：
氣源→過濾器→調壓閥（減壓閥）→壓力表→油霧器（噴霧潤滑器）→換向閥

四、氣動技術的特點
1.氣動技術的優點
（1）工作介質是壓縮空氣，空氣到處都有，用量不受限制， 排氣處理簡單，不污染環境。
（2）壓縮空氣為快速流動的工作介質，故可獲得較高的工 作速度。
（3）純氣動控制具有防火、防爆、耐潮等優點。
（4）氣動裝置結構簡單、輕便、安裝維護簡單。
（5）輸出力及工作速度調節方便，大小可無限變化。
（6）因?yàn)榭諝獾目蓧嚎s性，黏度很小(約為液壓油的萬分之一)，且流動阻力小，在管道中流動的壓力損失較小，所以氣動 系統可儲存能量，實現集中供氣和遠距離輸送。
 2.氣動技術的缺點
（1）空氣具有可壓縮性，不易實現準確定位和速度控
（2）氣缸輸出的力能滿足許多應用場合，但其輸出力較小，限制在20～30kN之間。
（3）氣動裝置中的信號傳動速度比光、電控制速度慢 ，所以不宜用于信號傳遞速度要求十分高的復雜線路中， 且實現生產過程的遙控也比較困難，但對一般的機械設備 來說，氣動信號的傳遞速度是能滿足工作要求。
（4）排氣噪聲較大，現在這個問題已因吸聲材料和靜音的發展獲得了解決。

氣動（氣壓傳動）的工作原理:原動機輸出機械能-空壓機把機械能轉換成空氣的壓力能-空氣的壓力能通過執行元件轉換成機械能，目前氣動可以完成直線和回轉運動。

氣動系統的基本組成:壓縮空氣（空氣壓縮機）-空氣處理（過濾器）-壓力控制閥（調壓閥）-方向控制閥（電磁閥，氣控閥等）-流量控制閥（速度控制閥）-驅動器（氣缸，氣馬達等）。

最近幾年隨著氣動技術的發展，氣動技術已經被廣泛的應用于工廠生產過程自動化，是實現工業自動化的一種技術手段，同時成本也相對較低。
氣動技術和系統在工業生產中常見的應用:自動打包，軸的驅動，物料的傳輸，產品轉向及翻轉，產品分揀，產品堆跺，自動裝卸，產品夾取。
具體應用案例:
1，注塑生產物流防止粉塵混入原料，除濕干燥機通過氣管和注塑機下料口相連，然后通過吹氣實現原料的輸送。
2，注塑產品的自動抓取，大產品可以通過多個吸盤實現產品抓取，小產品可以通過手指氣缸或氣缸加治具的方式實現產品抓取。
3，自動生產線大家經常看到物料輸送，特別是無塵車間，是一定要避免油污，常見的機械結構和液壓系統不容易滿足，需要足夠的防護，而使用氣動就相對容易滿足。

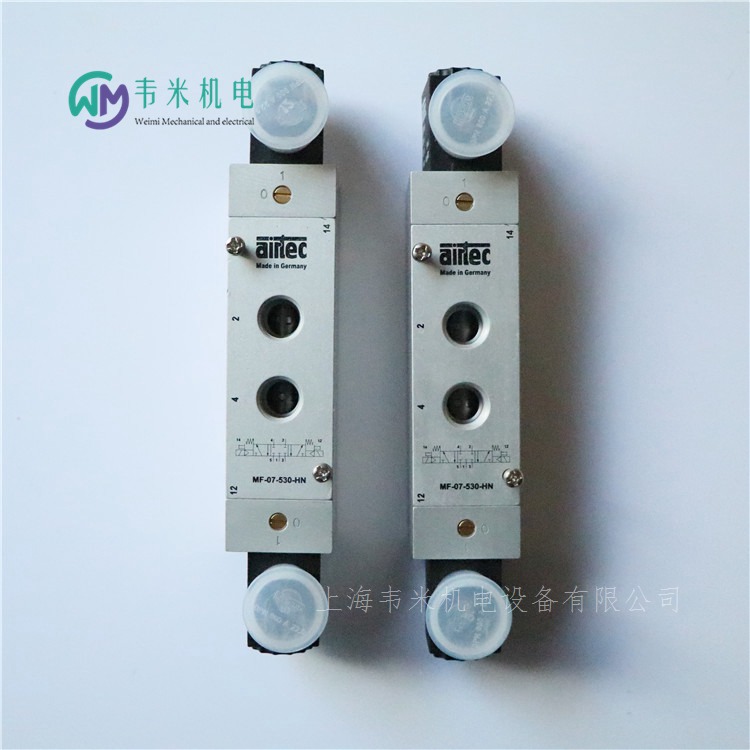

AIRTEC氣動閥MF-07-530-HN，德國愛爾泰克AIRTEC氣動電磁閥；

AIRTEC三位五通電磁閥
MC-20-530-HN
MC-20-533-HN
愛爾泰克AIRTEC二位五通電磁閥
MF-04-510-HN
MF-04-520-HN
愛爾泰克三位五通電磁閥
MF-04-530-HN
MF-04-533-HN
AIRTEC二位五通電磁閥
MF-25-510-HN
MF-25-511-HN
MF-05-520-HN
AIRTEC三位五通電磁閥
MF-05-530-HN
MF-05-533-HN
AIRTEC二位五通電磁閥
MC-07-510-HN
MC-07-520-HN
AIRTEC二位五通電磁閥
MC-07-530-HN
MC-07-533-HN
愛爾泰克二位五通電磁閥
MF-07-510-HN
MF-07-511-HN
MF-07-520-HN
AIRTEC愛爾泰克三位五通電磁閥
MF-07-530-HN
MF-07-533-HN
AIRTEC二位三通電磁閥
MN-06-310-HN
MN-06-311-HN
MN-06-311-HN-142
AIRTEC二位五通電磁閥
MN-06-510-HN
MN-06-510-HN-142
MN-06-511-HN
MN-06-520-HN
AIRTEC三位五通電磁閥
MN-06-530-HN
愛爾泰克AIRTEC二位五通電磁閥
MN-22-510-HN
MN-22-511-HN
AIRTEC電磁閥配件
KN-063-DRH
KN-065-DRH
KN-063-DRS
KN-065-DRS
AIRTEC二位三通換向閥
KN-05-310-HN
KN-05-310-HNX-XXX
KN-05-310-HN-142
KN-05-310-HN-144
KN-05-310-HN-912
KN-55-310-HN
KN-05-311-HN
KN-55-311-HN
AIRTEC二位五通換向閥
KN-05-510-HN
KN-05-511-HN
KN-55-510-HN
KN-55-511-HN
KN-05-520-HN
KN-55-520-HN
KN-05-511-HN-912
KN-05-520-HN-157
KN-05-520-HN-142
AIRTEC三位五通換向閥
KN-05-530-HN
KN-55-530-HN
KN-05-533-HN
KN-55-533-HN
愛爾泰克二位五通換向閥
MI-01-510-HN
MI-01-510-HN-112
MI-01-511-HN
MI-01-520-HN
MI-01-520-HN-112
愛爾泰克三位五通換向閥
MI-01-530-HN
MI-01-533-HN
AIRTEC二位五通電磁閥
MI-02-510-HN
MI-02-511-HN
MI-02-520-HN
AIRTEC三位五通電磁閥
MI-02-530-HN
MI-02-533-HN
愛爾泰克二位五通電磁閥
MI-03-510-HN
MI-03-511-HN
MI-03-520-HN
愛爾泰克三位五通電磁閥
MI-03-530-HN
MI-03-533-HN
安沃馳AVENTICS二位三通換向閥，電氣操作, 系列 AS3-SOV-R412007269
結構特點 提動閥
外殼 聚酰胺
密封件材料 丙烯樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
額定流量Qn 4500 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
結構特點  提動閥, 可以組裝成塊
組成部分  二位三通換向閥，電氣操作
額定流量  4500 l/min
額定流量 1-2  4500 l/min
額定流量 2-3  3200 l/min
介質  壓縮空氣 中性氣體
介質溫度范圍  -10 ... 50 ?C
低 / 高環境溫度  -10 ... 50 ?C
密封原理  軟密封
顆粒大小 max.  25 μm
根據標準 DIN EN 61140 評定的保護等級（安全等級） 帶插頭  IP65
重量  0,459 kg
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
ATEX可選： ATEX 標志取決于選擇的先導閥。
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。

安沃馳AVENTICS標準-噴霧潤滑器, 系列 NL4-LBS-0821301501
組成部分 標準-噴霧潤滑器
加油方式 手動加油
防護罩 帶有保護杯
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 6000 l/min
壓縮空氣連接 G 1/2
結構特點  油霧潤滑器, 可以組裝成塊
組成部分  標準-噴霧潤滑器
安裝位置  垂直
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
加油方式  手動加油
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
整個已設置的滴水量進入壓力系統
可在運行時人工加注機油
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，可在 "".
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。


安沃馳AVENTICS標準-噴霧潤滑器, 系列 NL4-LBS-0821301500
組成部分 標準-噴霧潤滑器
加油方式 手動加油
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 6000 l/min
壓縮空氣連接 G 1/2
結構特點  油霧潤滑器, 可以組裝成塊
組成部分  標準-噴霧潤滑器
安裝位置  垂直
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
加油方式  手動加油
加油速度為每分鐘 1000 升  1-2 滴
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
整個已設置的滴水量進入壓力系統
可在運行時人工加注機油
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。

安沃馳AVENTICS過濾器, 系列 AS2-FLS-R412006002
組成部分 過濾器
清除冷凝物 全自動，無壓關閉
過濾器氣孔直徑 5 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點  標準過濾器, 可以組裝成塊
組成部分  過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS預過濾器, 系列 AS2-FLP-R412006019
組成部分 預過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 0.3 μm
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 400 l/min
壓縮空氣連接 G 1/4
結構特點  預過濾器, 可以組裝成塊
組成部分  預過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  12 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  0,3 μm
建議的初級過濾  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  2 : - : 3
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE-R412006201
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 2100 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  28 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。
