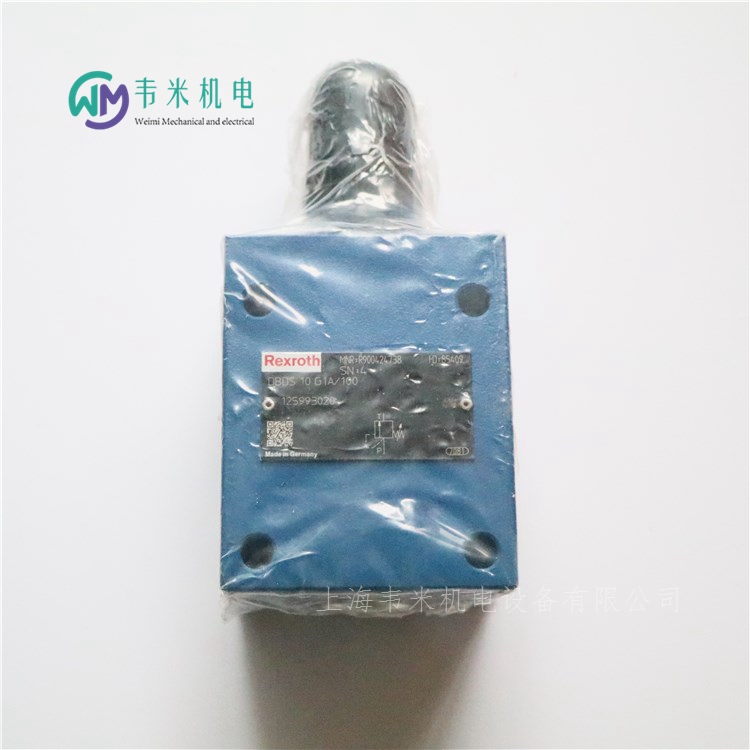

力士樂限壓閥DBDS10G1A/100，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！

力士樂限壓閥，直接控制DBD系列
規格 6 … 30
組件系列 1X
大工作壓力 630 bar
大流量 350 l/min
用作擰入式插裝閥（插件）
用于螺紋連接
用于底板安裝
壓力調節的調整類型，可選：
-六角套筒和保護帽
-旋鈕
-手輪
-可鎖定旋鈕
防腐蝕設計
DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。
這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。
為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。
注意：
調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在完全卸載后會保持松動（可移動）狀態。
壓力等級“25”：盡管調整類型處于完全卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止狀態。
在經過壓力調節/提升后，可將調節元件再次擰入。

力士樂限壓閥DBDS10G1A/100，德國REXROTH限壓閥，力士樂溢流閥，REXROTH安全閥；

R900424738 力士樂限壓閥DBDS10G1A/100
R900364483 力士樂限壓閥DBDS10G1A/100SO130
R900409673 力士樂限壓閥DBDS10G1A/100SO450
R900342450 力士樂限壓閥DBDS10G1A/100SO74
R900439606 力士樂限壓閥DBDS10G1A/100W1
R900567555 力士樂限壓閥DBDS10G1A/100W100
R900347490 力士樂限壓閥DBDS10G1A/100W40
R900916880 力士樂限壓閥DBDS10G1A/100-075/12
R901020245 力士樂限壓閥DBDS10G1A/100-25/59
R901020237 力士樂限壓閥DBDS10G1A/100-30/59
R901005956 力士樂限壓閥DBDS10G1A/100-35
R901156100 力士樂限壓閥DBDS10G1A/100-40
R901370855 力士樂限壓閥DBDS10G1A/100-50
R901060953 力士樂限壓閥DBDS10G1A/100-55
R901189278 力士樂限壓閥DBDS10G1A/100-60
R900953867 力士樂限壓閥DBDS10G1A/100-70
R900341363 力士樂限壓閥DBDS10G1A/100/12
R900436001 力士樂限壓閥DBDS10G1A/100/2
R900470504 力士樂限壓閥DBDS10G1A/100/5
R901256798 力士樂限壓閥DBDS10G1A/100/59
R900572352 力士樂限壓閥DBDS10G1A/100B
R900420277 力士樂限壓閥DBDS10G1A/100B
R900423746 力士樂限壓閥DBDS10G1A/100B
R900769619 力士樂限壓閥DBDS10G1A/100E
R900487479 力士樂限壓閥DBDS10G1A/100J
R901052283 力士樂限壓閥DBDS10G1A/100J=TE
R901307340 力士樂限壓閥DBDS10G1A/100P025
R901307339 力士樂限壓閥DBDS10G1A/100P065
R900935424 力士樂限壓閥DBDS10G1A/100P080
R900424739 力士樂限壓閥DBDS10G1A/100V
R900389968 力士樂限壓閥DBDS10G1A/100VW40
R900349041 力士樂限壓閥DBDS10G1A/100V/12
R900474917 力士樂限壓閥DBDS10G1A/100V/5
R900924255 力士樂限壓閥DBDS10G1A/100VB
R901181521 力士樂限壓閥DBDS10G1A/100VE
R901233054 力士樂限壓閥DBDS10G1A/105E
R900466366 力士樂限壓閥DBDS10G1A/110/5B
R900423744 力士樂限壓閥DBDS10G1A/110B
R901034804 力士樂限壓閥DBDS10G1A/110E
R900386642 力士樂限壓閥DBDS10G1A/110JB
R900468767 力士樂限壓閥DBDS10G1A/110VB
R900572452 力士樂限壓閥DBDS10G1A/120B
R900772782 力士樂限壓閥DBDS10G1A/120E
R900572453 力士樂限壓閥DBDS10G1A/125B
R901185590 力士樂限壓閥DBDS10G1A/125E
R900572454 力士樂限壓閥DBDS10G1A/130B
R900778044 力士樂限壓閥DBDS10G1A/130E
R900921193 力士樂限壓閥DBDS10G1A/130VB
R900572455 力士樂限壓閥DBDS10G1A/135B
R901185479 力士樂限壓閥DBDS10G1A/135E
R900572456 力士樂限壓閥DBDS10G1A/140B
R901026426 力士樂限壓閥DBDS10G1A/140E
R900572457 力士樂限壓閥DBDS10G1A/150B
R900769507 力士樂限壓閥DBDS10G1A/150E
R900572458 力士樂限壓閥DBDS10G1A/155B
R900572459 力士樂限壓閥DBDS10G1A/160B
R901136834 力士樂限壓閥DBDS10G1A/160E
R901117802 力士樂限壓閥DBDS10G1A/165E
R900429968 力士樂限壓閥DBDS10G1A/170
R900429968 力士樂限壓閥DBDS10G1A/170
R900370316 力士樂限壓閥DBDS10G1A/170/5B
R900424808 力士樂限壓閥DBDS10G1A/170B
R900773192 力士樂限壓閥DBDS10G1A/170E
R900429947 力士樂限壓閥DBDS10G1A/170VB
R900909997 力士樂限壓閥DBDS10G1A/175B
R900572546 力士樂限壓閥DBDS10G1A/180B
R900769606 力士樂限壓閥DBDS10G1A/180E
R901235516 力士樂限壓閥DBDS10G1A/180VE
R900572547 力士樂限壓閥DBDS10G1A/190B
R901013662 力士樂限壓閥DBDS10G1A/190E
R900424140 力士樂限壓閥DBDS10G1A/200
R900433779 力士樂限壓閥DBDS10G1A/200
R900340877 力士樂限壓閥DBDS10G1A/200SO130
R900344863 力士樂限壓閥DBDS10G1A/200SO15
R900493041 力士樂限壓閥DBDS10G1A/200SO27
R900497024 力士樂限壓閥DBDS10G1A/200SO31
R900360512 力士樂限壓閥DBDS10G1A/200SO74
R900400659 力士樂限壓閥DBDS10G1A/200W1
R900703583 力士樂限壓閥DBDS10G1A/200-100
R900731004 力士樂限壓閥DBDS10G1A/200-110
R901210090 力士樂限壓閥DBDS10G1A/200-120
R901037453 力士樂限壓閥DBDS10G1A/200-130
R900953705 力士樂限壓閥DBDS10G1A/200-140
R900940672 力士樂限壓閥DBDS10G1A/200-150
R900910458 力士樂限壓閥DBDS10G1A/200-160
R901117172 力士樂限壓閥DBDS10G1A/200-165
R900962532 力士樂限壓閥DBDS10G1A/200-170
R900971263 力士樂限壓閥DBDS10G1A/200-180
R901256664 力士樂限壓閥DBDS10G1A/200-185
R900341591 力士樂限壓閥DBDS10G1A/200/12
R900392231 力士樂限壓閥DBDS10G1A/200/12SO60
R900442081 力士樂限壓閥DBDS10G1A/200/2
R900470505 力士樂限壓閥DBDS10G1A/200/5
R900946730 力士樂限壓閥DBDS10G1A/200/50
R900572548 力士樂限壓閥DBDS10G1A/200B
R900769540 力士樂限壓閥DBDS10G1A/200E
R900458636 力士樂限壓閥DBDS10G1A/200J
R900563775 力士樂限壓閥DBDS10G1A/200J/12
R901052252 力士樂限壓閥DBDS10G1A/200J=TE
R900520756 力士樂限壓閥DBDS10G1A/200JV
R901240746 力士樂限壓閥DBDS10G1A/200P100
R900951431 力士樂限壓閥DBDS10G1A/200P140
R901347971 力士樂限壓閥DBDS10G1A/200P140/12
R901355397 力士樂限壓閥DBDS10G1A/200P160SO60
R900977656 力士樂限壓閥DBDS10G1A/200P180
R900424741 力士樂限壓閥DBDS10G1A/200V
R900391769 力士樂限壓閥DBDS10G1A/200VSO60
R900343963 力士樂限壓閥DBDS10G1A/200V/12
R900475531 力士樂限壓閥DBDS10G1A/200V/5
R900940422 力士樂限壓閥DBDS10G1A/200VB
R901014788 力士樂限壓閥DBDS10G1A/200VE
R900572549 力士樂限壓閥DBDS10G1A/205B
R900774958 力士樂限壓閥DBDS10G1A/205E
R901229978 力士樂限壓閥DBDS10G1A/210/12E
R900426099 力士樂限壓閥DBDS10G1A/210B
R900769379 力士樂限壓閥DBDS10G1A/210E
R900400298 力士樂限壓閥DBDS10G1A/210VB
R901238752 力士樂限壓閥DBDS10G1A/210VE
R901357023 力士樂限壓閥DBDS10G1A/215E
R900572618 力士樂限壓閥DBDS10G1A/220B
R900772319 力士樂限壓閥DBDS10G1A/220E
R900941189 力士樂限壓閥DBDS10G1A/220VB
R901378805 力士樂限壓閥DBDS10G1A/220VE
R900572619 力士樂限壓閥DBDS10G1A/230B
R900769565 力士樂限壓閥DBDS10G1A/230E
R901395602 力士樂限壓閥DBDS10G1A/230VE
R900572620 力士樂限壓閥DBDS10G1A/240B
R900783238 力士樂限壓閥DBDS10G1A/240E
R900423743 力士樂限壓閥DBDS10G1A/25
液壓系統中的壓力控制閥
在液壓系統中,壓力控制閥可以調定系統主回路或分支回路的壓力.按照功能分類,常用的壓力控制閥有溢流閥,減壓閥,順序閥和壓力繼電器等.這些壓力控制閥結構上相似,但性能有差別,在系統中的作用也不盡相同.搞清它們的區別與聯系,對于學習壓力控制回路以至液壓系統的分析廣片常重要的。
一,溢流閥
功能 溢流閥的功能是通過閥口溢流,使被控系統或回路的壓力保持穩定,實現穩壓,調壓或限壓的作用.
特點 按照結構,溢流閥有直動式和先導式兩種.對于直動式溢流閥,當壓力較高,流量較大時,要求調壓彈簧有很大的剛度,調節性能較差,而滑閥的泄漏也使高壓控制難以實現,故只能用于低壓小流量場合.先導式溢流閥的特點是用先導閥控制主閥,在溢流閥主閥溢流時,溢流閥進口壓力可維持為由先導閥彈簧所調定的定值.先導式溢流閥的另一特點是具有遠程控制口,可很方便地實現系統卸荷或運程調壓。
溢流閥的泄漏油或流經先導閥的油液在返回油祚時有內泄和外泄兩種方式.內泄時泄漏油流經的彈簧腔或先導閥彈簧座通過閥體內的連接通道與出油口和通,而外泄是泄露油或流經先導閥的油液被直接單獨引回油箱。
應用 溢流閥的主要用途:(1)在定量泵的出口并聯溢流閥可調節泵的出口壓力;(2)在變量泵的出口并聯溢流閥可對系統起到過載保護作用;(3)在回油路上摟入直動式溢流閥可使執行元件運動平穩;(4)利用先導式溢流閥的遠程控制口可實現系統卸荷或遠程調壓.總之,在系統中溢流閥可作為溢流閥,安全閥,背壓閥使用,可以調節系統的壓力或使系統卸荷.
二,減壓閥
功能 減壓閥的功能在于使流經減壓閥的油液壓力降低,并使與減壓閥出口連接的回路壓力保持穩定.即減壓閥的出口壓力可維持恒定,不受進口壓力及通過流量的影響。
特點 按照結構減壓閥也有直動式和先導式兩種,分別用于不同場合.
堿壓限的閥心處在原始位置上時,它的閥口是打開的,閥的進,出口溝通.閥心由出口處的壓力控制,出口壓力未達到調定壓力時閥口全開,閥心不動.當出口壓力達到調定壓力時,閥心上移,閥口關小,在調定壓力下達到平衡.當減壓閥的出口處不輸出油液時,它的出口壓力仍能夠基本保持恒定,此時有少量油液經先導閥流回油箱。
減壓閥與溢流閥的主要區別為:(1)減壓閥能保持出口處的壓力基本不變,而溢流閥則保持進口處的壓力基本不變;(2)在不工作時,減壓閥的進出油口互通,溢流閥的進出油口不通;(3)減壓閥要求外泄,其先導閥的彈簧腔需通過泄油口單獨外接油箱,而溢流閥允許內泄,其先導閥彈簧腔通過閥體內的連接通道與出油口相通,不必單獨外接油箱。
應用 減壓閥主要用于降低系統某一支路的油液壓力,在同一系統中得到兩個或多個不同壓力的回路.常用于夾緊支路,潤滑支路或電液動換向閥的控制回路.需要注意的是減壓閥具有壓力損失,當分支油路比主油路的壓力低很多,且流量較大時,可考慮采用高,低壓泵分別供油.
三,順序閥
功能 順序閥的功能在于利用液壓系統中的壓力變化,控制油路通斷來控制多個執行元件的順序動作
特點 按照結構,順序閥也有直動式和先導式兩種.直動式順序閥結構簡單,動作靈敏但調定壓力較低,較高壓力時宜采用先導式順序閥.根據控制壓力來源的不同,順序閥有內控式和外控式之分,請注意兩者圖形符號的區別.內控式順序閥在進油路壓力達到設定壓力之前,閥口一直是關閉的,達到設定壓力后閥口打開,使壓力油進入油路;外控式順序閥閥口的開閉與油路進口壓力無關,僅取決于控制油路壓力的大小。
順序閥與溢流閥的主要區別為:(1)當順序閥的出口與負載油路相通時,泄漏油和先導控制油必須外泄,而溢流閥的出口與回油相通,泄漏油和先導控制油可外泄也可內泄;(2)溢流閥的進口壓力是限定的,即閥的調定壓力,順序閥的進口壓力由負載決定,順序閥開啟后可隨負載增加市進一步升高.
應用 順序閥的主要用途為:(1)控制多個執行元件的順序動作;(2)內控式順序閥可作背壓閥使用;(3)與單向閥并聯組成平衡閥,鎖定執行元件;(4)外控順序閥可用于雙泵供油系統的卸荷.
四,壓力繼電器
壓力繼電器是利用液體壓力信號控制電氣觸點通斷的液壓電氣轉換元件,當油液的壓力達到其設定壓力時,壓力繼電器發出電信號,以控制電氣元件動作,實現執行元件的順序動作或系統的安全保護和動作互鎖。
