柵格是CAD中常用的制圖方法，可以利用它設置合理的間距和范圍后，借助柵格捕捉來捕捉柵格點以實現精確繪圖。下面我們來看看打開和設置柵格的方法

（1）快捷鍵命令F7，或者下方功能按鈕

（2）命令行中輸入grid，打開柵格；

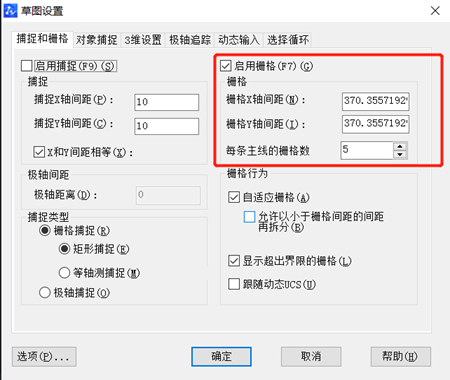

（3）輸入快捷命令dsettings，打開草圖設置，啟用柵格；

如果出現了打開柵格卻不顯示的情況，可以有下面三種解決的辦法：

一：只需檢查limits，查看圖形界限范圍（只有當圖形在界限范圍內或者當前視口小于界限范圍才會看到柵格點）；

二：用dsettings命令打開草圖設置，查看柵格間距，如果像素小于1，柵格點是顯示不出來的；

三：右鍵單擊柵格按鈕，在彈出的對話框中將“顯示超出界限的柵格”選項取消勾選。
