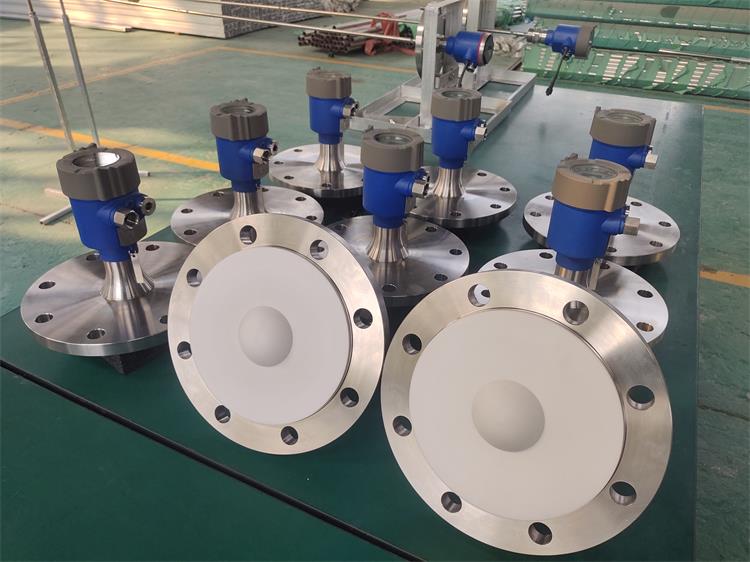

產品概述

雷達液位計是依據時域反射原理（TDR)為基礎研制而成。雷達波以光速運行，運行時間通過電子部件被轉換成物位信號，探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號，從而達到精確測量的目的。

UHZ雷達液位計具有便捷的安裝方式和標準的通信接口，4～20mA（HART）、RS-485與PLC、DCS通訊，該產品還具有防爆和本安兩種安全形式，,可廣泛適用石油，化工，食品，水處理等行業的液位、料位的連續測量。

產品特點

模塊化設計，測量精度高，長期穩定性好，無維護工作量；

體積小、重量輕、結構精巧、安裝便捷；

防潮、防塵、防雷擊、防射頻干擾；

4～20mA（HART）標準信號、RS485支持MODBUS RTU通訊接口，可實現數據的遠距離傳輸；

支持手機藍牙調試 WIFA調試

采用高頻26GHz、調頻80GHz、120GHz的發射頻率，可應用于各種復雜工況；

不受噪音、蒸汽、粉塵、真空等工況影響，適合多種場合的液體固體等介質測量；

可配套罐旁顯示儀，實現罐下顯示；

接觸和非接觸式兩種安裝方式，適用于不同量程，不同介質，不同罐體的液物位測量；

尤其適用于原油、重油和高粘度化工產品，有惰性氣體及揮發性氣體等介質的精確測量。

產品參數

供電電源：DC 24V/ AC 220V

測量范圍：0~30m

測量精度：?1mm、?5mm、?10mm(喇叭天線）；?1mm、?3mm、?5mm(波導天線）

分 辨 率：1mm

顯示形式：LCD中文菜單顯示

輸出信號：4~20mA HART（兩線/四線)、RS485 MODBUS

線   制：二線制、四線制

功    耗：≤1.2W

測量介質：液體、顆粒、固體

介質壓力：常壓、高壓≤4MPa(喇叭口天線)；常壓、高壓≤40MPa(波導天線)

介質溫度：-40℃~ 80℃  -40℃~ 150℃

環境溫度：-40℃~ 70℃

防爆標志：ExiaIICT6或 Exdia[iaGa]IICT6

防護等級：IP65、IP67、IP68

天線類型：喇叭天線、波導天線、錐形天線或根據需要選用

電氣接口：M20?1.5、NPT1/2、NPT3/4可選

重    量：2KG(不含法蘭、天線）

安全等級：SIL3 　　

 安裝要求：一般采用標準法蘭安裝到罐頂，也可采用旁通管安裝，導波管安裝等多種方式。安裝位置最好在罐體直徑的1/4或1/6處，距罐壁最小距離為200mm。拱形、圓形罐體不能安裝在罐頂?shù)闹虚g部位，天線伸入到罐里至少10mm的距離；測量錐形罐體，應安裝在錐形罐體的平面的中間，保證可以測量到錐形頂部；測量有堆料的罐體，法蘭選型應選擇萬向法蘭（可調節方向）。

注意事項：雷達液位計不能安裝在進料口處，拱形罐不要將儀表安裝在頂部中心，避免多次強波反射；避免安裝在有很強渦流的地方；如有攪拌或很強的化學反應等，建議采用導波管或旁通管安裝方式；導波管安裝時要注意內壁一定要光滑，下面開口的導波管必須達到需要的最低液位。導波雷達液位計應保證探極線在管內位置相對穩定，必要時對探極線加支撐拉直。

選型表
