安沃馳二位五通換向閥5710500100，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！

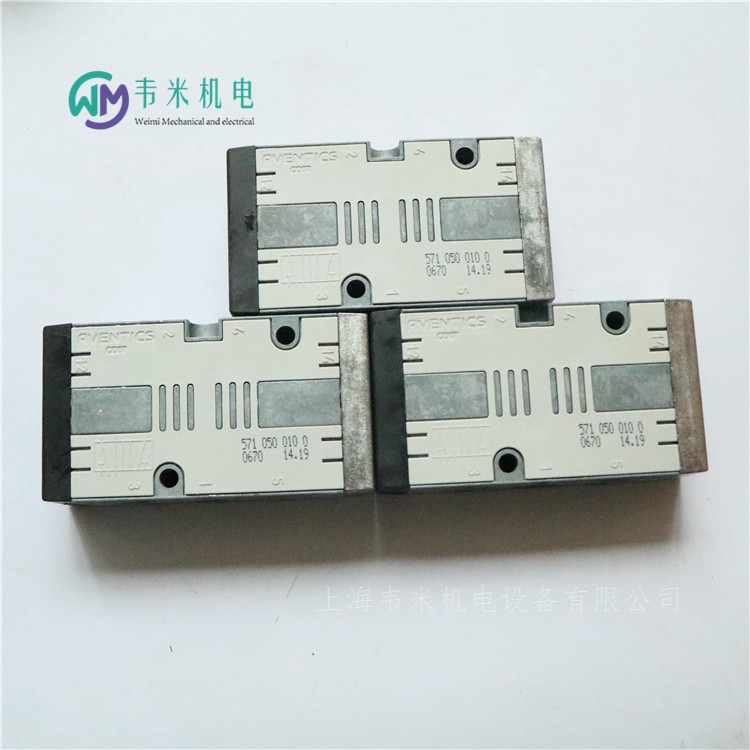

安沃馳AVENTICS二位五通換向閥, 系列 CD07 5710500100
CD07-5/2XX-SR-G014-G014-G018-S
規格
操作氣動
額定流量Qn1200 l/min
換向原理5/2
復位型帶彈簧復位
操作元件單面氣動操作, 雙氣控
壓縮空氣 接口 出口G 1/4
連接類型管式連接
小運行壓力-0.95 bar
大運行壓力10 bar
密封原理軟密封
ATEX適合ATEX
閥門結構形式滑閥，正重疊
控制壓力小3 bar
大控制壓力10 bar
低環境溫度-25 ?C
高環境溫度80 ?C
介質溫度小值-25 ?C
介質溫度大值80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大1 mg/m3
壓縮空氣連接 排氣G 1/4
壓縮空氣連接 先導 排氣G 1/8
標準, 壓縮空氣連接符合 ISO 228-1 標準
特點
堅固耐用的設計
在底板上組裝
適用于極端的溫度范圍
耐電壓波動
提供 ATEX 認證型號

閥島是新一代氣電一體化控制元器件，已從初帶多針接口的閥島發展為帶現場總線的閥島，繼而出現可編程閥島及模塊式閥島。閥島技術和現場總線技術相結合，不僅確保了 電控閥的布線容易，而且也大大地簡化了復雜系統的調試、性能的檢測和診斷及維護工作。借助現場總線高水平一體化的信息系統，使兩者的優勢得到充分發揮，具有廣泛的應用前景。氣動閥島廣泛應用在自動化領域中，如汽車制造、橡膠、紡織、印刷包裝、化工、食品等領域。

模塊式閥島
在閥島設計中引人了模塊化的設計思想，這類閥島的基本結構是：
l）控制模塊位于閥島中央。控制模塊有三種基本方式：多針接口型、現場總線型和可編程型。
2）各種尺寸、功能的電磁閥位于閥島右側，每2個或1個閥裝在帶有統一氣路、電路接口的閥座上。閥座的次序可以自由確定，其個數也可以增減。
3）各種電信號的輸入/輸出模塊位于閥島左側，提供完整的電信號輸入/輸出模塊產品。
有帶獨立插座、帶多針插頭、帶ASI接口及帶現場總線接口的閥島，
帶獨立插座的閥島通用性強，對控制器無特殊要求，配有電纜（有極性容錯功能），插座上帶有 LED和保護電路，分別用以顯示閥的工作狀態和防止過壓。
帶多針插頭的閥島通過多感電纜將控制信號從控制器傳輸?shù)介y島，頂蓋上不僅有電氣多針插頭，而且還帶有LED顯示器和保護電路。
帶ASI接口的閥島，其顯著的一個特點是數據信號和電源電壓由同一根2芯電纜同時傳輸。電纜的形狀使用戶使用時排除了極性錯誤。對于ASI接口系統，每個模塊通常提供4個地址。因此一個ASI閥島可安裝4個二位五通單控閥或2個二位五通雙控閥。
帶現場總線接口的閥島可與現場總線節點或控制器相連。這些設備將分散的輸入/輸出單元串接起來，多可連接4個分支。每個分支可包括16個輸入和16個輸出，連接電纜同時輸電源和控制信號。也就是說，它適合控制分散元件，使閥盡可能安裝在氣缸附近，其目的是縮短氣管長度，減小進排氣時間，并減少流量損失。

安沃馳二位五通換向閥5710500100，德國AVENTICS二位五通換向閥，安沃馳氣動換向閥，AVENTICS換向閥；

5710500100 安沃馳氣動閥CD07-5/2XX-SR-G014-G014-G018-S
5710500190 安沃馳氣動閥CD07-5/2XX-SR-G014-G014-G018-S
5634640100 安沃馳氣動閥CD07-5/2XX-SR-HLD-G014-G014-S
5634630100 安沃馳氣動閥CD07-5/2XX-SR-HLX-G014-G014-S
5634630190 安沃馳氣動閥CD07-5/2XX-SR-HLX-G014-G014-S
5710500000 安沃馳氣動閥CD07-5/2XX-SR-M014-M014-M010-S
5710509300 安沃馳氣動閥CD07-5/2XX-SR-M014-M014-M010-S
5776085302 安沃馳氣動閥CD07-5/2XX-SR-NONE-E-G014
5776035302 安沃馳氣動閥CD07-5/2XX-SR-NONE-E-M014
5776075302 安沃馳氣動閥CD07-5/2XX-SR-NONE-I-G014
5776965302 安沃馳氣動閥CD07-5/2XX-SR-NONE-I-G014
5776995302 安沃馳氣動閥CD07-5/2XX-SR-NONE-I-G014
5776025302 安沃馳氣動閥CD07-5/2XX-SR-NONE-I-M014
5776605302 安沃馳氣動閥CD07-5/2XX-SR-NONE-I-NAMU
5634670100 安沃馳氣動閥CD07-5/2XX-SR-PE-G014-G014-S
5634600100 安沃馳氣動閥CD07-5/2XX-SR-P-G014-G014-S
5634610100 安沃馳氣動閥CD07-5/2XX-SR-R-G014-G014-S
5634610190 安沃馳氣動閥CD07-5/2XX-SR-R-G014-G014-S
5634650100 安沃馳氣動閥CD07-5/2XX-SR-RLD-G014-G014-S
5777775220 安沃馳氣動閥CD07-5/3CC-DO-024AC-I-G014
R412003424 安沃馳氣動閥CD07-5/3CC-DO-024DC-E-G014
5777720220 安沃馳氣動閥CD07-5/3CC-DO-024DC-I-G014
5777770220 安沃馳氣動閥CD07-5/3CC-DO-024DC-I-G014
5777775270 安沃馳氣動閥CD07-5/3CC-DO-110AC-I-G014
5777955280 安沃馳氣動閥CD07-5/3CC-DO-230AC-E-G014
5777725280 安沃馳氣動閥CD07-5/3CC-DO-230AC-I-G014
5777775280 安沃馳氣動閥CD07-5/3CC-DO-230AC-I-G014
5777955302 安沃馳氣動閥CD07-5/3CC-DO-NONE-E-G014
5777725302 安沃馳氣動閥CD07-5/3CC-DO-NONE-I-G014
5777775302 安沃馳氣動閥CD07-5/3CC-DO-NONE-I-G014
R412011157 安沃馳氣動閥CD07-5/3CC-DO-NONE-I-NAMU
5710502120 安沃馳氣動閥CD07-5/3CC-SR-G014-G014-G018-S
5777710220 安沃馳氣動閥CD07-5/3EC-DO-024DC-I-G014
5777760220 安沃馳氣動閥CD07-5/3EC-DO-024DC-I-G014
5777765270 安沃馳氣動閥CD07-5/3EC-DO-110AC-I-G014
5777715280 安沃馳氣動閥CD07-5/3EC-DO-230AC-I-G014
5777765280 安沃馳氣動閥CD07-5/3EC-DO-230AC-I-G014
5777945302 安沃馳氣動閥CD07-5/3EC-DO-NONE-E-G014
5777715302 安沃馳氣動閥CD07-5/3EC-DO-NONE-I-G014
5777765302 安沃馳氣動閥CD07-5/3EC-DO-NONE-I-G014
R412011158 安沃馳氣動閥CD07-5/3EC-DO-NONE-I-NAMU
5710502110 安沃馳氣動閥CD07-5/3EC-SR-G014-G014-G018-S
5777700220 安沃馳氣動閥CD07-5/3PC-DO-024DC-I-G014
5777750220 安沃馳氣動閥CD07-5/3PC-DO-024DC-I-G014
5777755280 安沃馳氣動閥CD07-5/3PC-DO-230AC-I-G014
5777705302 安沃馳氣動閥CD07-5/3PC-DO-NONE-I-G014
5777755302 安沃馳氣動閥CD07-5/3PC-DO-NONE-I-G014
R412011159 安沃馳氣動閥CD07-5/3PC-DO-NONE-I-NAMU
5710502100 安沃馳氣動閥CD07-5/3PC-SR-G014-G014-G018-S
R412008118 安沃馳氣動閥CD07-5/3PC-SR-M014-M014-M010-S
R432016588 安沃馳氣動閥CD07-CC-DS-120VAC-3POS
R432016596 安沃馳氣動閥CD07-CC-DS-24VAC-3POS
R432016592 安沃馳氣動閥CD07-CC-DS-24VDC-3POS
R432016587 安沃馳氣動閥CD07-DS-110VAC
R432016593 安沃馳氣動閥CD07-DS-12VDC
R432016589 安沃馳氣動閥CD07-DS-240VAC
R432016595 安沃馳氣動閥CD07-DS-24VAC
R432016591 安沃馳氣動閥CD07-DS-24VDC
R432016597 安沃馳氣動閥CD07-EOP-DS-120V-3POS
R432016599 安沃馳氣動閥CD07-EOP-DS-12VDC-3POS
R432016598 安沃馳氣動閥CD07-EOP-DS-24VDC-3POS
R432032607 安沃馳氣動閥CD07-KNOB-OPERATED-L/SR
R432032606 安沃馳氣動閥CD07-KNOB-OPERATED-W/DETENT
R432030384 安沃馳氣動閥CD07-SC-DS-012V-3POS
R432016582 安沃馳氣動閥CD07-SS-110VAC
R432016585 安沃馳氣動閥CD07-SS-12VDC
R432016583 安沃馳氣動閥CD07-SS-240VAC
R432016586 安沃馳氣動閥CD07-SS-24VAC
R432016584 安沃馳氣動閥CD07-SS-24VDC
R432038418 安沃馳氣動閥CD07-SS-CURUS
R432016605 安沃馳氣動閥CD07-SS-SGL-EXT-PLT
R432016613 安沃馳氣動閥CD07-SS-SGL-EXT-PLT
R432016618 安沃馳氣動閥CD07-SS-SGL-EXT-PLT
安沃馳AVENTICS二位五通換向閥, 系列 CD07-5710500100
操作元件單面氣動操作,雙氣控
結構特點滑閥，正重疊
外殼壓鑄鋅
密封件材料丙烯樹膠
額定流量Qn1200 l/min
壓縮空氣 接口 人口G 1/4
壓縮空氣 接口 出口G 1/4
操作氣動
結構特點滑閥，正重疊
操作氣動
密封原理軟密封
壓縮空氣連接符合 ISO 228-1 標準
流量值1200 l/min
工作壓力范圍-0.95 ... 10 bar
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 1 mg/m3
在多線路導線板上的組裝P-導線板 PRS-導線板
重量0.5 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
