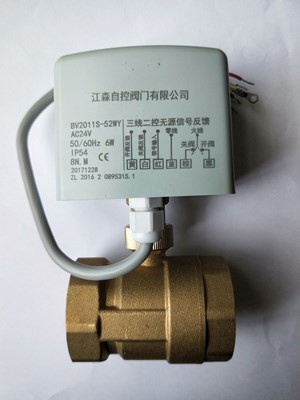

江森法蘭電動球閥無緣反饋
產品介紹
電動球閥驅動器采用金屬傳動件傳動閥門的開啟和關閉，質量牢靠。產品主要應用于暖通空調、集中供暖、供水系統的通斷控制，由驅動器和閥體兩部分組成，驅動器采用同步電機驅動，無噪音，動作恒定，內置行程限位開關，能使閥門在全開或全關時斷電。閥體為黃銅鍛造，表面沙面處理。
技術參數
電機類型 | 同步電機 | 電源線長 | 300mm |
動作時間 | 15秒，30秒 | 鏈接方式 | 管螺紋G |
關閉壓差 | ≤0.4mpa | 公稱壓力 | PN16 |
介質溫度 | 15～95℃ | 驅動器扭力 | 3N.M/4N.M/8N.M |
功率消耗 | 6W（僅當閥門開啟時） | ||
適用介質 | 冷、熱水或50%乙醇溶液 | ||
電氣規格 | （50/60Hz）24VAC/110VAC/220VAC | ||
產品型號
控制方式 | 運作原理 |
三線一控常開、常閉 | 驅動器是由單向同步電機驅動，火線和零線電路直接供電，常開或常閉電路受控，開閥或關閉到位時驅動器內部自動斷電。 |
三線一控常開、常閉 | 驅動器是由雙向同步電機驅動，火線和零線電路直接供電，常開或常閉電路受控，開閥或關閉到位時驅動器內部自動斷電。 |
三線二控 | 驅動器是由雙向同步電機驅動，開閥或關閥電路單獨供電，開閥或關閥到位時驅動器內部自動斷電。 |
信號帶反饋 | 驅動器是由雙向同步電機驅動，開閥或關閥電路單獨供電，開閥或關閥到位時驅動器內部自動斷電。開或關到位后有電壓反饋信號。 |
閥體參數
產品規格 | 口徑 | 產品尺寸（mm） | KV值mpa | 凈重KG | ||
H | L | L1 | ||||
二通 | DN15（1/2） | 110 | 54 |
| 11 | 0.48 |
DN20（3/4） | 114 | 62 |
| 20 | 0.57 | |
DN25（1） | 120 | 65 |
| 60 | 0.62 | |
DN32（1-1/4） | 125 | 75 |
| 80 | 0.89 | |
DN40（1-1/2） | 130 | 95 |
| 110 | 0.97 | |
DN50（2） | 140 | 100 |
| 150 | 1.9 | |
三通 | DN15（1/2） | 110 | 54 | 43 | 11 | 0.55 |
DN20（3/4） | 115 | 70 | 56 | 20 | 0.62 | |
DN25（1） | 120 | 83 | 63 | 60 | 0.85 | |
DN32（1-1/4） | 135 | 106 | 80 | 80 | 1.1 | |
DN40（1-1/2） | 142 | 127 | 99 | 110 | 2.05 | |
