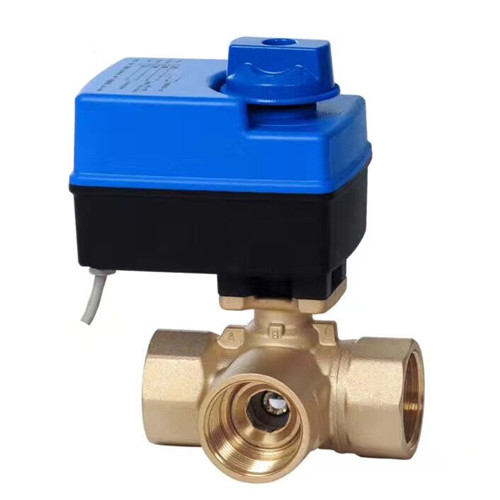

江森電動三通球閥

產品概述

電動球閥適用于暖通空調水系統的通斷控制、由電動驅動器和閥體兩部分組成。驅動器（執行器）采用同步電動驅動,動作穩定。內置限位接觸點,能使閥門全開或全關時斷電,閥體為黃銅鍛造。

主要技術參數

驅動電源：ac220v?10％,50/60hz（ac24v可定制）

功率消耗：6va（僅當閥門啟閉時）

電機類別：同步電機

動作時間：15s

引線長度：200mm

公稱壓力：1.6mpa

關閉壓差：＜0.4mpa

無泄漏：壓差＜0.4mpa

連接方式：管螺紋g

適用介質：冷、熱水或50％乙二醇液介質溫度：2-90℃

外形尺寸

型號

規格

主要尺寸（mm）

kv（m3/h）

dn

內螺紋（g）

h

l

二通閥

ha215

15

1/5

55

105

11

ha220

20

3/4

60

110

20

ha225

25

1

65

115

60

ha232

32

1-1/4

75

120

80

ha240

40

1-1/2

80

125

80

名稱

口徑參數

球閥

l

h

kv

三通電動球閥

1/2’’

dn15

13.5

58.5

141

9

3/4’’

dn20

17.5

67

145

14

1’’

dn25

24

85

157

25

三通閥體流向為a端進水,b端出水或c端出水。

異常用情況

序號

異?，F象

原因

排除故障方法

01

開閥與關閥位置相反

接線錯誤

調換開閥線與關閥線

02

執行器不動作

線路錯誤線路燒壞

檢查電源及線路溫控器

執行器進水或電機損壞

更換執行器

03

螺紋連接處開裂

連接螺紋不匹配安裝不規范或用力過大

更換閥體

04

閥門不能全開或全關

管道雜物堵塞水質太差

清理管道雜渣或加裝前置過濾器
